960 a 1225 MHz Filtros de banda de RF UHF VUF 50W Filtro de cavidade de RF JT-QTF-1092-N

Detalhes do produto

Frequência de banda de passagem:

960MHz1225MHz

Perda de inserção:

≤1dB

Rejeição:

≥40dB@860MHz,≥20dB@930MHz ≥30dB@1255MHz,≥45dB@1325MHz,≥55dB@1477MHz

- Não.:

≤ 1.3

Poder médio:

≥ 150 W

Impedância:

50Ω

Tipo de interface:

N-K

Temperatura de funcionamento:

-55°C ∼85°C

Dimensões externas:

226 × 62 × 22 mm

Peso:

320g

Destacar:

Filtros de passagem de banda RF UHF VUF

Filtros de passagem de banda de 50 W

Filtros de banda de 1225 MHz

Termos de pagamento e envio

Quantidade de ordem mínima

Termos de pagamento

L/C, D/A, D/P, T/T, Western Union, MoneyGram

PRODUTOS CONEXOS

2200~220 MHz Filtro de banda de baixa perda de inserção de guia de ondas personalizado JT-QTF-2230-MCX

Obtenha o melhor preço

1575.42 MHz Filtro de passagem de banda de baixa perda de inserção JT-QTF-1575-MCX-1

Obtenha o melhor preço

JT-QTF-1575-MCX Filtro de banda de cavidade de banda personalizado com baixo desvio de inserção

Obtenha o melhor preço

JT-QTF-1501-KFD Filtro de banda personalizado com impedância de 50Ω e interface N-KFD

Obtenha o melhor preço

Contacte-nos

86-29-88292913

Contacte agora

Descrição do produto

Resumo

O filtro de cavidade JT-QTF-1092-N é um filtro de passagem de banda usado para selecionar faixas de frequência do sinal, limitar a largura de banda do sinal de entrada, suprimir o ruído e melhorar a relação sinal/ruído.

Utilizado principalmente para a seleção de frequências em sistemas de comunicação militares, e também pode ser utilizado para suprimir interferências em sistemas de comunicação civis.

Características

Baixa perda de inserção, alta supressão, alta capacidade de potência e alta confiabilidade.

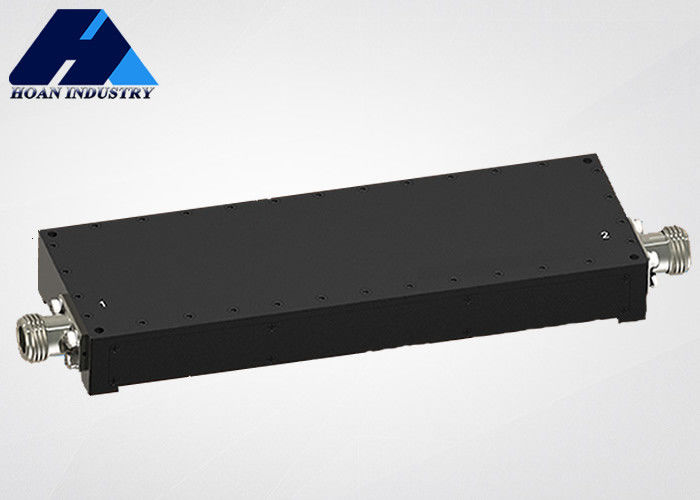

960 a 1225 MHz Filtros de banda de RF UHF VUF 50W Filtro de cavidade de RF JT-QTF-1092-N 0

Parâmetro principal

Frequência de banda de passagem	960MHz1225MHz
perda de inserção	≤ 1 dB
rejeição	≥ 40 dB @ 860 MHz, ≥ 20 dB @ 930 MHz ≥30dB@1255MHz,≥45dB@1325MHz,≥55dB@1477MHz
VSWR	≤ 1.3
potência média	≥ 150 W
Impedância	50Ω
Tipo de interface	N-K
temperatura de funcionamento	-55°C ∼85°C
dimensões externas	226 × 62 × 22 mm
peso	320 g
