1575.42 MHz Filtro de passagem de banda de baixa perda de inserção JT-QTF-1575-MCX-1

Quantidade mínima:	1
Condições de pagamento:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Frequência central:

f0=1575.42MHz

Perda de inserção de frequência central:

≤1.5dB

- Não.:

≤1,3@f0±1,5MHz

Rejeição:

≥30dB@1545MHz ≥50dB@1645MHz

Impedância:

50Ω

Tipo de interface:

IN:MCX-K,OUT: isolante de vidro

Temperatura de funcionamento:

-55°C ∼85°C

Dimensões externas:

55 × 47 × 16 mm

Peso:

50 g

Destacar:

1575Filtro de passagem de banda de.42 MHz

Filtro de passagem de banda de baixa perda de inserção do guia de ondas

Filtro de passagem de banda JT-QTF-1575-MCX-1

Descrição do produto

Resumo

O filtro de cavidade JT-QTF-1575-MCX-1 é um filtro de passagem de banda usado para selecionar bandas de frequência do sinal, limitar a largura de banda do sinal de entrada, suprimir o ruído e melhorar a relação sinal/ruído.

Principalmente utilizado em sistemas militares de navegação e comunicação Beidou, e também pode ser utilizado em subsistemas civis de navegação e comunicação Beidou.

Características

Pequeno tamanho, peso leve, forte adaptabilidade ao ambiente e alta confiabilidade.

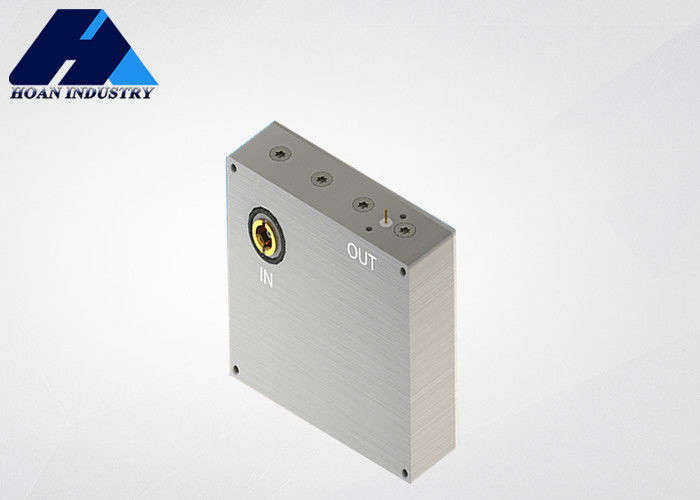

1575.42 MHz Filtro de passagem de banda de baixa perda de inserção JT-QTF-1575-MCX-1 0

Parâmetro principal

Frequência central	f0=1575.42MHz
Perda de inserção de frequência central	≤ 1,5 dB
rejeição	≥ 30 dB@1545MHz ≥ 50 dB@1645MHz
VSWR	≤1,3@f0±1,5MHz
Impedância	50Ω
Tipo de interface	IN:MCX-K,OUT: isolante de vidro
temperatura de funcionamento	-55°C ∼85°C
dimensões externas	55 × 47 × 16 mm
peso	50 g
