JT-QTF-1268-MCX Filtro de cavidade Filtro de banda de baixa perda de inserção

Filtro de cavidade de guia de ondas personalizado

Filtro de cavidade de baixa perda de inserção

JT-QTF-1268-MCX Filtro de cavidade

Contacte-nos

Solicite um orçamento

JT-QTF-1268-MCX Filtro de cavidade Filtro de banda de baixa perda de inserção

Detalhes do produto

Frequência central:

f0=1268MHz

Largura de banda de 1 dB:

≥ 20 MHz

Perda de inserção de frequência central:

≤ 0,95 dB

- Não.:

≤1,3@f0±10MHz

Impedância:

50Ω

Tipo de interface:

MCX-K

Temperatura de funcionamento:

-55°C ∼85°C

Dimensões externas:

81.6 × 52 × 20 mm

Peso:

112g

Rejeição:

≥ 60dB@1.1GHz, ≥ 65dB@1.38GHz, ≥ 30dB@f0±40MHz

Poder médio:

Destacar:

Filtro de cavidade de guia de ondas personalizado

Filtro de cavidade de baixa perda de inserção

JT-QTF-1268-MCX Filtro de cavidade

Termos de pagamento e envio

Quantidade de ordem mínima

Termos de pagamento

L/C, D/A, D/P, T/T, Western Union, MoneyGram

PRODUTOS CONEXOS

2200~220 MHz Filtro de banda de baixa perda de inserção de guia de ondas personalizado JT-QTF-2230-MCX

Obtenha o melhor preço

1575.42 MHz Filtro de passagem de banda de baixa perda de inserção JT-QTF-1575-MCX-1

Obtenha o melhor preço

JT-QTF-1575-MCX Filtro de banda de cavidade de banda personalizado com baixo desvio de inserção

Obtenha o melhor preço

JT-QTF-1501-KFD Filtro de banda personalizado com impedância de 50Ω e interface N-KFD

Obtenha o melhor preço

Contacte-nos

86-29-88292913

Contacte agora

Descrição do produto

Resumo

O filtro de cavidade JT-QTF-1268-MCX é um filtro de passagem de banda usado para selecionar bandas de frequência do sinal, limitar a largura de banda do sinal de entrada, suprimir o ruído e melhorar a relação sinal/ruído.

Principalmente utilizado em sistemas militares de navegação e comunicação Beidou, e também pode ser utilizado em subsistemas civis de navegação e comunicação Beidou.

Características

Pequeno tamanho, peso leve, forte adaptabilidade ao ambiente e alta confiabilidade.

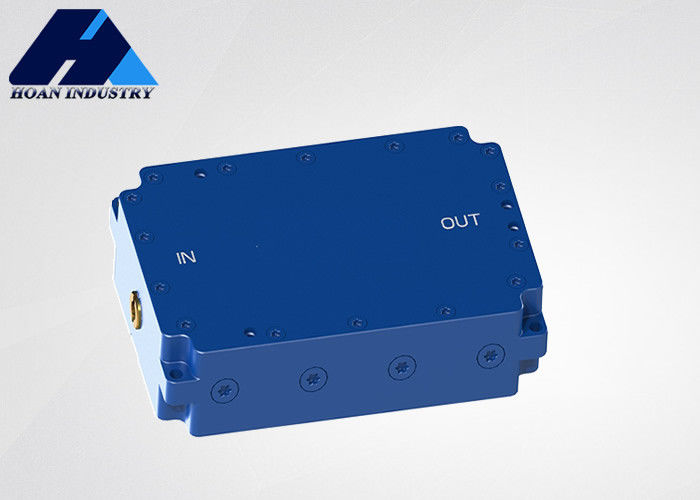

JT-QTF-1268-MCX Filtro de cavidade Filtro de banda de baixa perda de inserção 0

Parâmetro principal

Frequência central	f0=1268MHz
Largura de banda de 1 dB	≥ 20 MHz
Perda de inserção de frequência central	≤ 0,95 dB
rejeição	≥ 60dB@1.1GHz, ≥ 65dB@1.38GHz, ≥ 30 dB@f0±40MHz
VSWR	≤1,3@f0±10MHz
potência média	1W
Impedância	50Ω
Tipo de interface	MCX-K
temperatura	-55°C ∼85°C
dimensões externas	81.6 × 52 × 20 mm
peso	112 g
