Pequeno tamanho 1268 MHz Filtro de banda de cavidade JT-QTF-1268-MCX-1 Baixa perda de inserção personalizado

1268 MHz Filtro de passagem de banda de cavidade

Filtro de passagem de banda de cavidade com baixa perda de inserção

filtro de banda de passagem de cavidade personalizado

Contacte-nos

Solicite um orçamento

Pequeno tamanho 1268 MHz Filtro de banda de cavidade JT-QTF-1268-MCX-1 Baixa perda de inserção personalizado

Detalhes do produto

Frequência central:

f0=1268MHz

Perda de inserção de frequência central:

≤1dB

- Não.:

≤1,3@f0±10MHz

Rejeição:

≥ 60dB@1.1GHz, ≥ 65dB@1.38GHz, ≥ 25dB@ f0±40MHz

Impedância:

50Ω

Poder médio:

Tipo de interface:

IN:MCX-K;OUT:isolador de vidro

Temperatura de funcionamento:

-55°C ∼85°C

Dimensões externas:

60 × 45 × 14 mm

Peso:

60 g

Destacar:

1268 MHz Filtro de passagem de banda de cavidade

Filtro de passagem de banda de cavidade com baixa perda de inserção

filtro de banda de passagem de cavidade personalizado

Termos de pagamento e envio

Quantidade de ordem mínima

Termos de pagamento

L/C, D/A, D/P, T/T, Western Union, MoneyGram

PRODUTOS CONEXOS

2200~220 MHz Filtro de banda de baixa perda de inserção de guia de ondas personalizado JT-QTF-2230-MCX

Obtenha o melhor preço

1575.42 MHz Filtro de passagem de banda de baixa perda de inserção JT-QTF-1575-MCX-1

Obtenha o melhor preço

JT-QTF-1575-MCX Filtro de banda de cavidade de banda personalizado com baixo desvio de inserção

Obtenha o melhor preço

JT-QTF-1501-KFD Filtro de banda personalizado com impedância de 50Ω e interface N-KFD

Obtenha o melhor preço

Contacte-nos

86-29-88292913

Contacte agora

Descrição do produto

Resumo

O filtro de cavidade JT-QTF-1268-MCX-1 é um filtro de passagem de banda usado para selecionar bandas de frequência do sinal, limitar a largura de banda do sinal de entrada, suprimir o ruído e melhorar a relação sinal/ruído.

Principalmente utilizado em sistemas militares de navegação e comunicação Beidou, e também pode ser utilizado em subsistemas civis de navegação e comunicação Beidou.

Características

Pequeno tamanho, peso leve, forte adaptabilidade ao ambiente e alta confiabilidade.

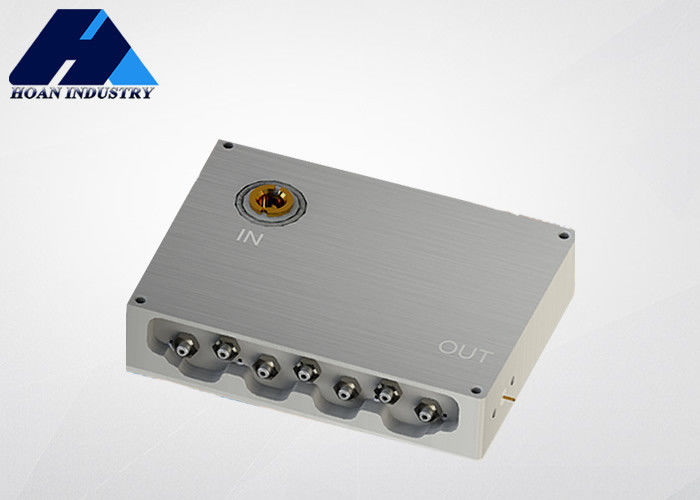

Pequeno tamanho 1268 MHz Filtro de banda de cavidade JT-QTF-1268-MCX-1 Baixa perda de inserção personalizado 0

Parâmetro principal

Frequência central	f0=1268MHz
Perda de inserção de frequência central	≤ 1 dB
rejeição	≥ 60 dB@ 1,1 GHz, ≥ 65 dB@ 1,38 GHz, ≥ 25 dB@ f0±40MHz
VSWR	≤1,3@f0±10MHz
potência média	1W
Impedância	50Ω
Tipo de interface	IN:MCX-K;OUT:isolador de vidro
temperatura de funcionamento	-55°C ∼85°C
dimensões externas	60 × 45 × 14 mm
peso	60 g
