JT-QTF-1575-MCX Filtro de banda de cavidade de banda personalizado com baixo desvio de inserção

filtro de banda de passagem de cavidade personalizado

JT-QTF-1575-MCX Filtro de banda de passagem de cavidade

Filtro de passagem de banda de cavidade com baixa perda de inserção

Contacte-nos

Solicite um orçamento

JT-QTF-1575-MCX Filtro de banda de cavidade de banda personalizado com baixo desvio de inserção

Detalhes do produto

Frequência central:

f0=1575.42MHz

Largura de banda de 1 dB:

≥ 3 MHz

Perda de inserção de frequência central:

≤1.5dB

- Não.:

≤1,3@f0±1,5MHz

Rejeição:

≥50dB@1545MHz ≥55dB@1645MHz

Impedância:

50Ω

Tipo de interface:

MCX-K

Temperatura de funcionamento:

-55°C ∼85°C

Dimensões externas:

86 × 60 × 27 mm

Peso:

130g

Destacar:

filtro de banda de passagem de cavidade personalizado

JT-QTF-1575-MCX Filtro de banda de passagem de cavidade

Filtro de passagem de banda de cavidade com baixa perda de inserção

Termos de pagamento e envio

Quantidade de ordem mínima

Termos de pagamento

L/C, D/A, D/P, T/T, Western Union, MoneyGram

PRODUTOS CONEXOS

2200~220 MHz Filtro de banda de baixa perda de inserção de guia de ondas personalizado JT-QTF-2230-MCX

Obtenha o melhor preço

1575.42 MHz Filtro de passagem de banda de baixa perda de inserção JT-QTF-1575-MCX-1

Obtenha o melhor preço

JT-QTF-1575-MCX Filtro de banda de cavidade de banda personalizado com baixo desvio de inserção

Obtenha o melhor preço

JT-QTF-1501-KFD Filtro de banda personalizado com impedância de 50Ω e interface N-KFD

Obtenha o melhor preço

Contacte-nos

86-29-88292913

Contacte agora

Descrição do produto

Resumo

O filtro de cavidade JT-QTF-1575-MCX é um filtro de passagem de banda usado para selecionar bandas de frequência do sinal, limitar a largura de banda do sinal de entrada, suprimir o ruído e melhorar a relação sinal/ruído.

Principalmente utilizado em sistemas militares de navegação e comunicação Beidou, e também pode ser utilizado em subsistemas civis de navegação e comunicação Beidou.

Características

Pequeno tamanho, peso leve, forte adaptabilidade ao ambiente e alta confiabilidade.

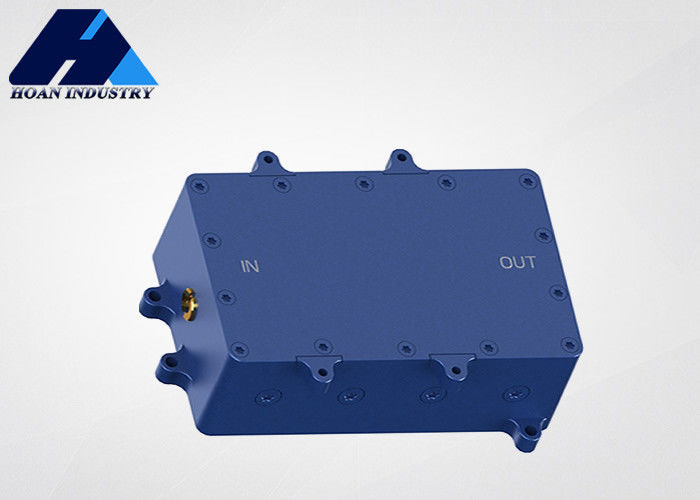

JT-QTF-1575-MCX Filtro de banda de cavidade de banda personalizado com baixo desvio de inserção 0

Parâmetro principal

Frequência central

f0=1575.42MHz

Largura de banda de 1 dB

≥ 3 MHz

Perda de inserção de frequência central

≤ 1,5 dB

rejeição

VSWR

≤1,3@f0±1,5MHz

potência média

Impedância

50Ω

Tipo de interface

MCX-K

temperatura de funcionamento

-55°C ∼85°C

dimensões externas

86 × 60 × 27 mm

peso

130 g
