Hoan 100611 Máquinas-ferramenta de trabalho pesado Pads de absorção de choque de borracha Q235 Pads anti-vibração reforçados de aço

Hoan 100611 Almofadas de amortecedor de borracha para máquinas-ferramenta para serviços pesadosQ235 Almofadas antivibração reforçadas com aço

Pare o choque destrutivo do piso, o desvio da máquina e a fadiga do concreto na fonte

Em instalações de produção de alto rendimento, máquinas pesadas como prensas hidráulicas, centros CNC, prensas de estampagem e martelos de forjamento geram imensa energia cinética. Se não forem controladas, essas enormes ondas de choque se propagam diretamente na fundação de concreto da instalação como vibração transmitida por sólidos. Com o tempo, isso leva a rachaduras estruturais, desgaste rápido de componentes caros de máquinas, perda crítica de precisão das ferramentas e um zumbido acústico ensurdecedor que viola os padrões de segurança industrial.
A sua instalação está enfrentando esses riscos operacionais de alto risco?
Danos em concreto e construção:Microimpactos repetidos pulverizando lajes de concreto, danificando colunas estruturais circundantes e afrouxando parafusos ancorados no piso.
Perda de precisão do ferramental:Vibração de alta frequência causando trepidação da ferramenta, resultando em acabamentos superficiais ruins, caminhos de coordenadas CNC desalinhados e peças de trabalho rejeitadas.
Ressonância Acústica Severa:Ondas de choque de impacto de baixa frequência que viajam pelo chão e são re-irradiadas como som transportado pelo ar, causando um ambiente de altos decibéis e fadiga do operador.
Caminhada e deslocamento da máquina:Equipamento pesado não ancorado se afasta lentamente do local designado, ameaçando a segurança do operador e cortando as linhas de abastecimento.
As almofadas de amortecedor de borracha para máquinas-ferramenta para serviços pesados ​​tipo Hoan 100611 oferecem uma solução de desacoplamento profissional intransigente. Projetado especificamente para ambientes de carga extrema, o Hoan 100611A série combina a alta elasticidade da borracha natural vulcanizada premium com a extrema rigidez de suporte de carga de uma placa de aço estrutural Q235 integrada.

Galeria de produtos

A série Hoan 100611 foi projetada para lidar com imensas cargas estáticas e impactos dinâmicos severos, projetada com uma estrutura dupla-face exclusiva para oferecer máxima estabilidade e desempenho de desacoplamento.
1. Almofada de amortecedor para serviço pesado Hoan 100611 (configuração padrão)

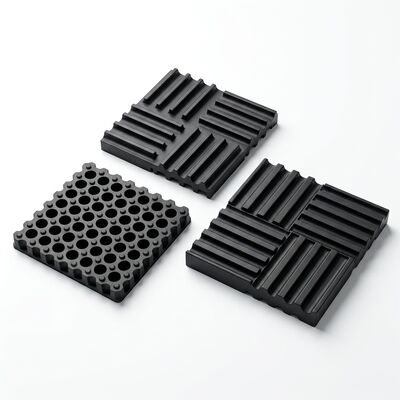

A superfície superior fornece uma interface uniforme e rígida para distribuir o peso da base da máquina, evitando a concentração de tensão local e garantindo o alinhamento perfeito.(Figura 1: Almofada de amortecedor de borracha para máquina-ferramenta para serviços pesados ​​ALJ48 com borracha natural vulcanizada para serviços pesados ​​com reforço interno de aço estrutural.)

2. Vista prática de instalação do perfil inferior de alto desempenho

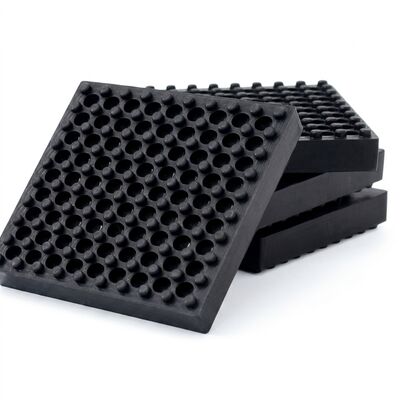

Uma visão aproximada destacando o perfil inferior de engenharia avançada, mostrando a matriz da câmara pneumática de furo profundo, saliências antiderrapantes e versatilidade de instalação no mundo real sob máquinas e equipamentos pesados.(Figura 2: Perfil inferior projetado - As ventosas e saliências multiponto com furo profundo prendem bolsas de ar para multiplicar a eficiência de amortecimento e, ao mesmo tempo, proporcionar máxima aderência lateral.)

Principais recursos e benefícios

Placa de aço estrutural Q235 integrada:A maioria dos coxins de borracha sólida sofre forte tensão localizada, protuberância e ruptura por cisalhamento sob bases de máquinas pesadas. A série Hoan 100611 integra uma placa de aço Q235 resistente e jateada em seu núcleo. Esta inserção estrutural atua como um balanceador de carga, distribuindo forças verticais maciças uniformemente por todo o corpo de elastômero, evitando falhas por cisalhamento e garantindo que a máquina permaneça perfeitamente nivelada.
Fundo avançado de protrusão de buraco profundo:A superfície inferior é projetada com uma matriz de furos de relevo cilíndricos profundos cercados por saliências concêntricas elevadas. Esta geometria serve duas funções vitais de engenharia:
um. Otimização do fator de forma:Como a borracha é virtualmente incompressível em volume (o ≈ 0,5 razão de Poisson), ela requer espaço para inchar. Os furos profundos proporcionam um volume de expansão interno, otimizando a deflexão dinâmica.
b. Atenuação de choque pneumático:O ar preso nas cavidades profundas atua como uma mola de ar secundária. Sob impactos repentinos, o ar é comprimido pneumaticamente, absorvendo ondas de choque de alta amplitude e bloqueando a propagação do som transmitido por sólidos.
c. Aderência de alta fricção:As saliências perimetrais atuam como bordas de sucção reforçadas, multiplicando o atrito estático e o intertravamento mecânico com pisos de concreto para eliminar o desvio da máquina sem adesivos químicos agressivos.
Adaptabilidade extrema à carga (30 Kg a 6000 Kg):Abrangendo 5 modelos distintos, a série Hoan 100611 oferece uma gama de aplicações incrivelmente ampla. Seja isolando uma esteira comercial ou um centro de fresagem CNC de várias toneladas, as dimensões físicas e as capacidades nominais são perfeitamente dimensionadas para atender às suas necessidades específicas de engenharia.
Elastômero de alto amortecimento de nível industrial:Formulado a partir de composto de borracha natural (NR) vulcanizada com enxofre de alta qualidade, esta almofada oferece excelente resiliência e baixa fluência. É altamente resistente à propagação de rasgos, envelhecimento térmico, ozônio e umidade, garantindo uma vida útil superior a 10 anos sob carga contínua.

Especificações detalhadas

A tabela abaixo apresenta os parâmetros de engenharia precisos para a família de produtos Hoan 100611. Esses valores são certificados para apoiar cálculos estruturais profissionais e planejamento de instalação de máquinas:

4 métodos de instalação profissional

Para acomodar diversos projetos de máquinas, tipos de piso e vetores de força dinâmica, a série Hoan 100611 suporta quatro configurações de instalação distintas testadas em campo:
Método 1: colocação direta sob os pés
Escopo de aplicação:Ideal para tornos CNC, retificadoras, esteiras comerciais e equipamentos auxiliares de planta com forças laterais mínimas e sem necessidade de ancoragem mecânica rígida.
Procedimento:
um. Limpe completamente a superfície do piso de concreto, garantindo que esteja livre de grãos soltos, água e óleo de corte.
b. Levante o pé da máquina usando um macaco hidráulico ou pórtico para serviço pesado.
c. Deslize a almofada Hoan 100611 diretamente abaixo do centro da montagem de nivelamento ou perna de suporte da máquina.d. Abaixe a máquina lentamente, garantindo que a base fique exatamente na parte superior plana da almofada externa.

Método 2: Montagem de âncora de piso aparafusada

Escopo de aplicação:Projetado para máquinas que sofrem forças laterais moderadas, como misturadores industriais de alto torque, ventiladores e bombas alternativas.
Procedimento:
um. Posicione a almofada Hoan 100611 sob a perna da máquina e marque o ponto central no piso de concreto.b. Mova a almofada para o lado, faça um furo piloto no concreto e insira um parafuso de ancoragem de expansão para serviço pesado.
c. Realinhe a almofada Hoan 100611 sobre o parafuso de ancoragem.
d. Instale uma arruela/colar de isolamento de borracha macia e de alto desempenho na parte superior do flange de montagem da máquina para evitar o contato direto de metal com metal ("ponte acústica").
e. Passe o parafuso estrutural pelo orifício de montagem da máquina e pela arruela de borracha e, em seguida, enrosque-o na âncora de expansão do piso. Aperte conforme a especificação para estabelecer uma amarração resiliente e isolada de vibração.

Método 3: empilhamento em série multicamadas
Escopo de aplicação:Projetado para aparelhos de testes científicos ou médicos altamente sensíveis, mesas ópticas de alta resolução ou equipamentos que exigem deflexão estática extrema e frequências naturais ultrabaixas (para isolar vibrações microssísmicas de baixa frequência).
Procedimento:
um. Coloque a primeira almofada Hoan 100611 diretamente na laje de concreto.
b. Coloque uma chapa de aço galvanizado por imersão a quente com 3 mm a 5 mm de espessura (cortada para corresponder à pegada LxW exata da almofada) em cima da primeira almofada. Esta folha atua como um divisor estrutural.c. Coloque uma segunda almofada Hoan 100611 no topo da folha divisória de aço.d. Repita conforme necessário (até 3 camadas empilhadas). As chapas de aço intermediárias distribuem tensões de compressão, evitam a flambagem do elastômero e mantêm o conjunto rotacionalmente estável sob cargas elevadas.

Método 4: Âncora de piso com limitadores de perímetro
Escopo de aplicação:Obrigatório para máquinas sujeitas a impactos laterais severos e de alta velocidade e grandes forças de cisalhamento horizontais, como prensas de estampagem, tesouras de estampagem de alta velocidade e máquinas de forjamento hidráulico.
Procedimento:
um. Instale as almofadas Hoan 100611 diretamente sob a estrutura da base principal da máquina seguindo o Método 1 para lidar com a imensa compressão vertical estática e dinâmica.
b. Instale limitadores ou "batentes" de aço rígidos e independentes no piso de concreto imediatamente ao redor de todos os quatro cantos da estrutura da base da máquina.
c. Prenda esses limitadores de perímetro ao chão usando chumbadores mecânicos de alta resistência.d. Insira uma camada de acolchoamento de borracha de alta dureza ou um acolchoamento vertical Hoan 100611 entre os limitadores de perímetro de aço e a estrutura da máquina. Isso absorve enormes forças inerciais laterais durante reversões de curso, evitando que a máquina salte, ande ou tombe.

Aplicações Universais

A série Hoan 100611 é confiável globalmente em projetos industriais, comerciais e de engenharia estrutural de alta intensidade:
Centros de usinagem CNC de precisão:Tornos, fresadoras, mandriladoras e máquinas de descarga elétrica (EDM) que exigem estabilidade dimensional submícron.
Prensas puncionadeiras de alta velocidade:Isola ondas de choque dinâmicas cíclicas massivas, protegendo a laje da planta e evitando a transmissão de vibrações para escritórios vizinhos.
Máquinas de forjamento de prensas hidráulicas pesadas:Absorve picos de carga verticais de alta amplitude, protegendo a fundação contra fissuras por fadiga.
Esteiras comerciais para academia:Isola choques repetitivos de impacto nos pés, evitando que ruídos estruturais severos cheguem a tetos residenciais ou escritórios adjacentes.
Equipamento de dobra e cisalhamento:Absorve as forças mecânicas repentinas de retorno geradas durante a fratura da placa metálica e os ciclos de flexão de alto torque.
Salas de instalações HVAC pesadas:Desacopla resfriadores de água de várias toneladas, torres de resfriamento industriais e compressores de ar rotativos pesados.
