Hoan 100301 Pads de isolamento de vibração de borracha modular tapetes de waffle antivibração

Hoan 100301 Almofadas modulares de isolamento de vibração de borracha Tapetes de waffle antivibração

Elimine vibrações mecânicas severas e poluição sonora estrutural

Em edifícios comerciais modernos e instalações industriais pesadas, o ruído transmitido pela estrutura é um desafio de engenharia persistente e dispendioso. Zumbidos de motor de alta frequência, pulsações de bomba de baixa frequência e choques de compressores alternativos são transferidos diretamente para pisos de concreto. Essa energia viaja como ondas sonoras sólidas através de colunas de edifícios, vibrando plantas baixas inteiras, causando reclamações de ruído, afrouxando juntas de tubos e perturbando equipamentos de alta precisão.
Se você está lidando com:
Transmissão de ruído estrutural: baques e zumbidos de baixa frequência que se propagam de salas de equipamentos mecânicos através de lajes até escritórios ou espaços residenciais.
Tensão na junta do tubo HVAC: Vibração severa em bombas de água ou resfriadores causando fadiga no tubo, levando a vazamentos de fluidos e rachaduras na solda.
Perda de calibração do instrumento: Balanças de laboratório delicadas ou sensores ópticos registrando vibrações do piso, resultando em leituras não confiáveis.
As almofadas modulares de isolamento de vibração de borracha Hoan 100301 representam a solução de desacoplamento profissional definitiva. Projetada a partir de elastômeros vulcanizados premium, esta série de almofadas "waffle" para serviços pesados ​​utiliza uma configuração empilhável e empilhável para absorver energia estrutural e obter operações de máquinas silenciosas.

Galeria de produtos

Nossa série 100301 apresenta um design waffle de dupla face projetado que evita deslizamentos, aumenta a deflexão dinâmica e garante distribuição uniforme de carga.

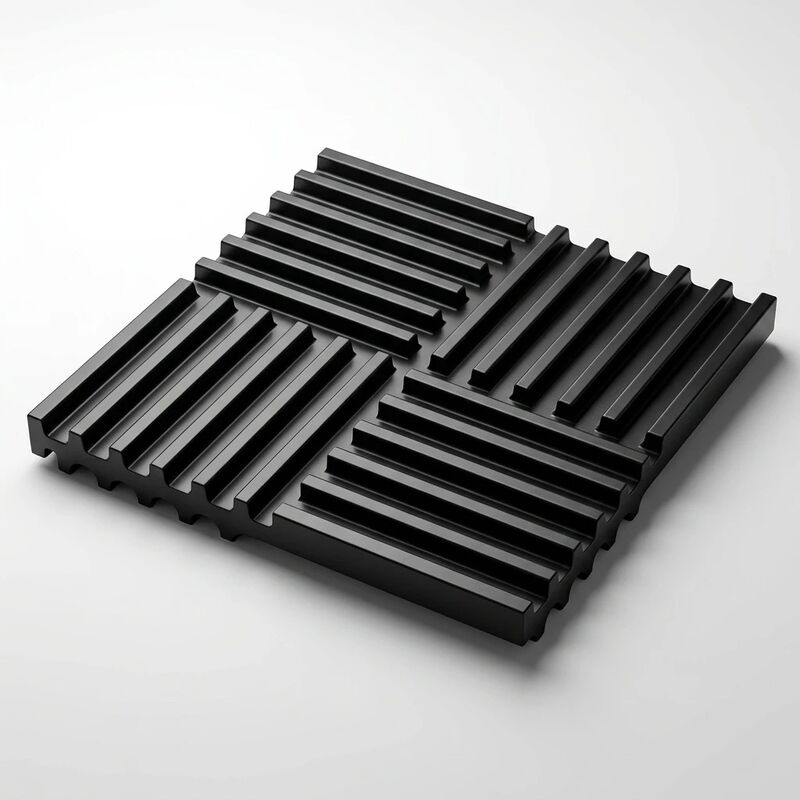

1. Almofada vibratória modular de borracha Hoan 100301 (configuração padrão)

Apresentando uma textura waffle de alto desempenho que cria bolsas de vácuo multidirecionais, esta almofada oferece excelente atrito estático e isolamento de choque.(Figura 1: Almofada de borracha antivibração Hoan 100301 Waffle - Borracha natural moldada com precisão com juntas modulares interligadas para dimensionamento flexível.)

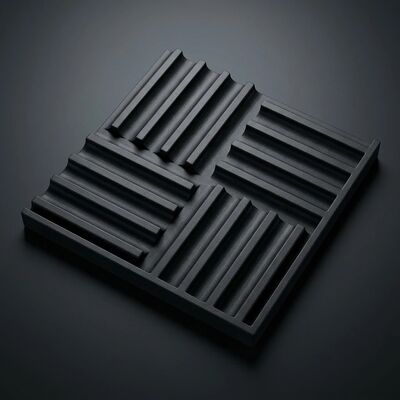

2. Superfície da grade e detalhes de qualidade do material

Uma visão aproximada destacando nosso elastômero vulcanizado de alta qualidade, mostrando espessura de parede consistente e alta resistência ao rasgo, projetado para ambientes estruturais exigentes.(Figura 2: Detalhe do perfil de superfície - A grade waffle densa garante características de cisalhamento ideais e evita o acúmulo de umidade ou óleo sob a almofada.)

Principais recursos e benefícios

Design modular de bloqueio modular:A pegada de bloco único padrão mede 85 mm x 85 mm x 20 mm. Blocos individuais podem ser perfeitamente conectados em esteiras maiores para combinar com qualquer base de equipamento ou cortados no local com um estilete sem perder a estabilidade da borda ou a capacidade de carga.
Desempenho empilhável de múltiplas camadas (1 a 4 camadas):Dimensione facilmente seu isolamento de vibração. O 100301 suporta instalações empilhadas com até 4 camadas de altura (alturas gerais: 20 mm, 43 mm, 66 mm e 89 mm). Ao inserir placas de aço galvanizado de 3 mm entre as camadas para distribuir as cargas de compressão, o sistema reduz sua frequência natural para notáveis ​​5,3 Hz para máxima proteção contra baixas frequências.
Formulação de borracha natural de alto amortecimento:NR (borracha natural), neoprene ou EPDM especialmente misturados proporcionam dissipação de energia superior. Absorve até 99% de microchoques de alta frequência, tornando-o perfeito para motores de alta velocidade, geradores e resfriadores industriais.Nomenclatura/ParteSistema Numérico:
Primeiro dígito (dureza):por exemplo, 6 representa 60 Shore A (padrão). Opcionais macios 4 (40 Shore A) ou extra rígidos 8 (80 Shore A) são personalizáveis.
Segundo dígito (blocos):Define a configuração do perímetro (1 = 1 bloco, 2 = 2 blocos, 4 = 4 blocos, 6 = 6 blocos, 8 = 8 blocos).
Terceiro dígito após o hífen (camadas):Especifica o número de camadas empilhadas (1 a 4 camadas, separadas por placas de distribuição de carga de 3 mm).

Alta resistência ao ambiente químico:Formulado para resistir à radiação UV, ozônio, umidadeexposição moderada a óleos ou graxas industriais, garantindo uma vida útil livre de manutenção de mais de 10 anos em ambientes agressivos.

Especificações detalhadas (série Hoan 100301 - dureza 60 Shore A)

A tabela abaixo detalha as especificações técnicas completas para a família de produtos padrão 40, 60 e 80 Shore A (usando 60 Shore A como linha de base). Esses parâmetros são totalmente certificados para garantir cálculos mecânicos confiáveis:

Aplicações Técnicas

As almofadas vibratórias modulares Hoan 100301 contam com a confiança global de consultores acústicos, empreiteiros MEP e construtores de máquinas para isolar ruídos de máquinas de alta frequência e impactos pesados ​​de baixa frequência.
Torres de resfriamento de sistemas HVAC:Ideal para colocar sob unidades de tratamento de ar (AHUs) montadas no telhado, resfriadores e condensadores evaporativos para impedir que vibrações ecoem através de estruturas de concreto. Bombas e ventiladores de água de fluido pesado: Desacopla bombas de água circulante de alto volume e ventiladores centrífugos, protegendo tubos estruturais contra rachaduras por fadiga.
Compressores de ar alternativos:Absorve forças desequilibradas verticais e horizontais de alta energia, estabilizando os patins do compressor sem ancoragem rígida no piso.
Camas de base de laboratório delicadas:Protege microscópios eletrônicos de alta ampliação, máquinas de medição por coordenadas (CMMs) e mesas ópticas contra vibrações do piso ambiente.
Salas acústicas com pisos flutuantes arquitetônicos:Freqüentemente usado na construção de pisos de teatro, salas de geradores de hotéis, estúdios de gravação e salas de plantas mecânicas para estabelecer desacoplamento acústico de alta eficiência.
