JGX-1276D-176B Isolador de Vibração de Cabo de Aço Curva de Amortecimento Progressiva Não Linear Dissipação de Energia por Atrito

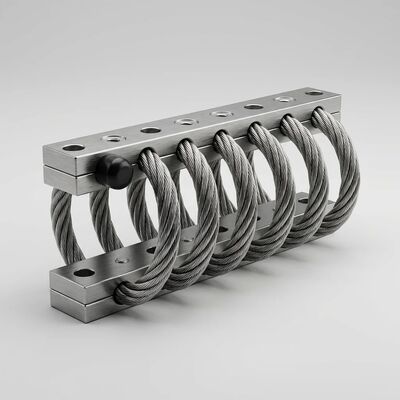

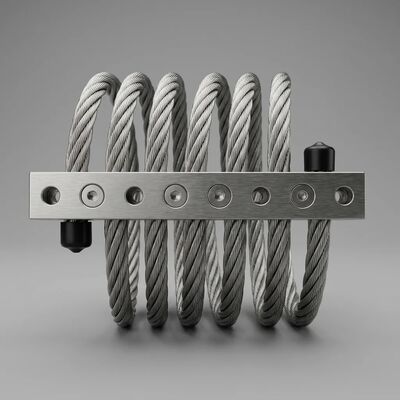

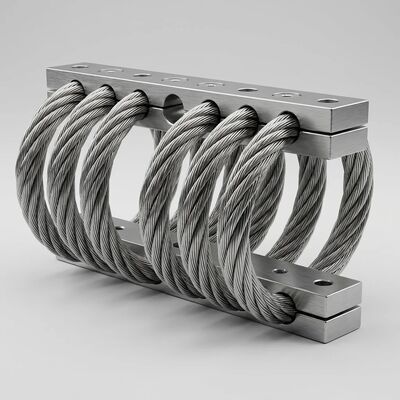

JGX-1276D-176B Isolador de vibração de corda de arame

O JGX-1276D-176B é um isolador de vibração de corda de arame de aço inoxidável construído para equipamentos industriais que exigem operação constante sob vibração contínua e cargas ocasionais de impacto.A sua estrutura totalmente metálica mantém o desempenho estável em temperaturas extremas, hidratação, produtos químicos, óleos, ozono e pó abrasivo, sem partes de borracha ou elastómeros para envelhecimento ou rachaduras.

Princípio de funcionamento

Cada isolador é montado a partir de cabos de aço inoxidável em espiral entre duas barras de retenção.enquanto o contato deslizante entre os fios individuais converte energia mecânica em calorEste mecanismo duplo fornece apoio de carga e atenuação de vibrações num único componente compacto.

Principais pontos de venda

• Curva de amortecimento progressiva não linear- o isolador responde suavemente a vibrações de pequena amplitude e torna-se progressivamente mais rígido à medida que aumenta a deflexão, de modo que as perturbações luminosas são filtradas enquanto os choques severos são firmemente contidos.
• Autorregulação da dissipação de energia por atrito seco- a força de amortecimento é gerada naturalmente pelo atrito entre os filamentos do cabo, ajustando-se à intensidade da vibração e não exigindo fluidos, vedações ou manutenção.
• Construção de metal resistente à corrosão- o cabo de aço inoxidável combinado com barras de alumínio ou aço inoxidável oferece uma longa vida útil em ambientes externos, marinhos e de lavagem.

Especificação técnica

Materiais e acabamento

As barras de retenção estão disponíveis em aço inoxidável ou liga de alumínio.As barras de alumínio podem ser acabadas com anodização branca para função padrão ou anodização dura para condições exigentes que exigem dureza superficial extraOs cabos são feitos de 304 fios de aço inoxidável.

Adaptabilidade ao ambiente

A unidade funciona de forma fiável numa faixa de temperatura de trabalho de -55°C a 120°C, com uma frequência natural de 7Hz a 15Hz.Ataque petrolífero e químico, tornando-o adequado para instalações ao ar livre e zonas de lavagem.

Orientações para a selecção

Escolher a orientação de montagem e o material da barra de acordo com o peso do equipamento e as condições ambientais.Confirmar a carga dinâmica e a frequência de vibração da sua aplicação antes da seleção para que o isolador funcione dentro do seu intervalo de deflexão projetado.

Aplicações

Adequado para bombas, ventiladores, compressores, geradores, motores, centrífugas, gabinetes electrónicos, gabinetes de comunicação, instrumentos ópticos,Unidades de HVAC e instrumentos de laboratório que necessitem de protecção contra vibrações transmitidas e choques de manuseamento.
