JGX-0240D-4.5A Isolador de vibração de corda de arame multi-eixo

Name: JGX-0240D-4.5A Isolador de vibração de corda de arame multi-eixo
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: JGX-0240D-4.5A
Availability: InStock

Marca:	Hoan
Número do modelo:	JGX-0240D-4.5A
Quantidade mínima:	10 peças
Condições de pagamento:	L/C,D/A,D/P,T/T

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

Shanxi, China

Certificação:

ISO 9001:2015

Diâmetro do cabo de aço:

4,5 milímetros

Número de bobinas:

Material de cabo de aço:

aço inoxidável 304

Faixa de temperatura operacional:

-70°C a +200°C

Taxa de amortecimento:

≥15%

Faixa de frequência natural:

5-15Hz

Destacar:

Absorção de grande deslocamento em vários eixos

Funções de amortecimento independentes da frequência

Classificação de segurança de alta tensão por cisalhamento

Descrição do produto

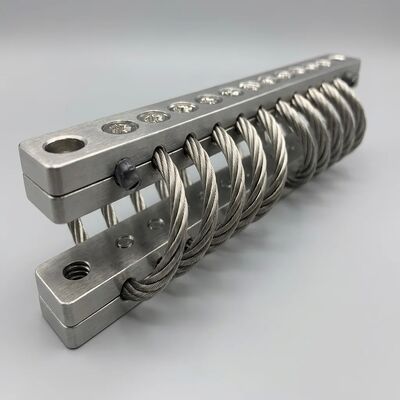

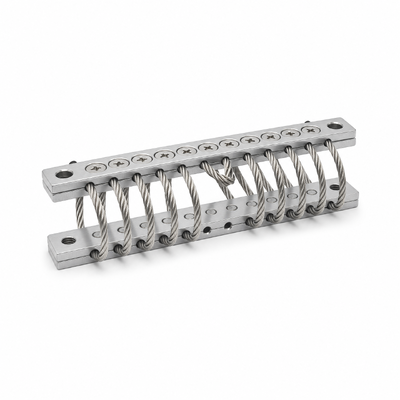

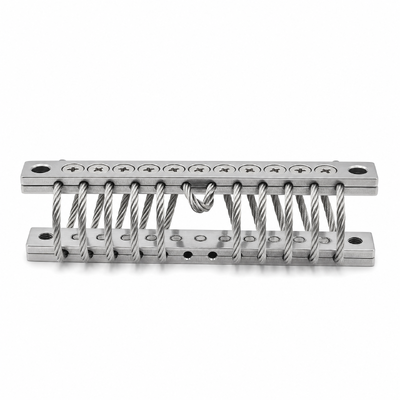

JGX-0240D-4.5A Isolador de vibração de corda de arame

O JGX-0240D-4.5A é um isolador de vibração de fio de engenharia de precisão que proporcionaabsorção de grande deslocamento de vários eixosao ladodesempenho de amortecimento independente da frequênciaConstruído em torno de uma arquitetura de corda de fio 304 de aço inoxidável de 8 bobinas emparelhado com blocos de montagem de liga de alumínio 6061-T6, este isolador lida com deflexões dinâmicas através de compressão, cisalhamento,e eixos de rolagem simultaneamente, tornando-a uma escolha fiável para a protecção dos equipamentos na automação industrial, transportes pesados, geração de energia e ambientes de fabricação de precisão.

Dados de desempenho e validação laboratorial

Parâmetro	Valor medido	Método de ensaio
Relação de amortecimento	≥ 15%	Método de largura de banda de meia potência
Faixa de frequência natural	5 a 15 Hz	Excitação sinusal
Eficiência de isolamento na ressonância	≥ 85%	Medição da transmissão
Temperatura de funcionamento	-70°C a +200°C	Ciclos de câmara térmica
Vida de fadiga	>107 ciclos a carga nominal	Teste sinusoidal acelerado
A deriva após 106 ciclos	< 3%	Monitorização contínua

Cada lote de produção é submetido a uma validação por amostragem aleatória de acordo com as directrizes ISO 10816 e ISO 1940.

Cenários de aplicação

Automatização industrial

Os centros de usinagem CNC, as células de trabalho robóticas e as estações de inspeção automatizadas beneficiam de um isolamento de vibração de vários eixos que preserva a precisão de posicionamento durante ciclos de operação de alta velocidade.

Transportes pesados e logística

Eletrónica de bordo, unidades de telemetria e equipamento de monitorização em camiões, vagões,e veículos de movimentação de materiais exigem uma proteção robusta contra os choques e vibrações de baixa frequência induzidas pela estrada.

Energia e geração de energia

Instrumentação do conjunto de geradores, módulos de monitorização de turbinas,e unidades de condicionamento de potência instaladas perto de máquinas giratórias experimentam vibrações de amplo espectro que exigem isolamento independente da frequência.

Medição de precisão e laboratório

Balanças analíticas, interferômetros a laser e sistemas de medição óptica alcançam uma maior repetibilidade de medição quando desacoplados da vibração ambiental do edifício e das perturbações do equipamento próximo.

Especificações técnicas

Parâmetro	Especificações
Número do modelo	JGX-0240D-4.5A
Diâmetro da corda de fio	4.5 mm
Número de bobinas	8
Capacidade de carga (compressão)	00,5-2,5 kg
Capacidade de carga (corte)	00,3-1,8 kg
Materiais de fio de corda	Aço inoxidável 304
Material do bloco de montagem	Liga de alumínio 6061-T6
Relação de amortecimento	≥ 15%
Faixa de frequência natural	5 a 15 Hz
Eficiência do isolamento	≥ 85% em ressonância
Fios de montagem	M5
Peso unitário	Aproximadamente 35 g.
Tratamento de superfície	Eletropolidas
Conformidade	ISO 10816, ISO 1940

Perguntas Frequentes

Em que se diferencia a amortecimento de cordas de arame elétrico dos isoladores de borracha ou molas?

Os isoladores de fio usam amortecimento por atrito seco entre fios individuais, que é inerentemente independente de frequência e estável à temperatura.Os isoladores de borracha apresentam alterações de rigidez dependentes da frequência e da temperaturaOs isoladores de molas metálicas fornecem uma amortecimento inerente insignificante e geralmente exigem amortecedores externos.

Qual é a vida útil esperada do JGX-0240D-4.5A?

Os ensaios laboratoriais demonstram uma duração de fadiga superior a 10 milhões de ciclos a carga nominal com um desvio de desempenho inferior a 3%.Uma vida útil de 8-12 anos é típica antes de ser recomendada a substituição.

Este isolador pode ser utilizado em instalações ao ar livre?

Sim, a corda de arame SS304 e o tratamento de superfície polida fornecem resistência à corrosão adequada para a maioria dos ambientes industriais ao ar livre.Por favor, consulte a nossa variante de classe naval com construção de aço inoxidável 316L.
