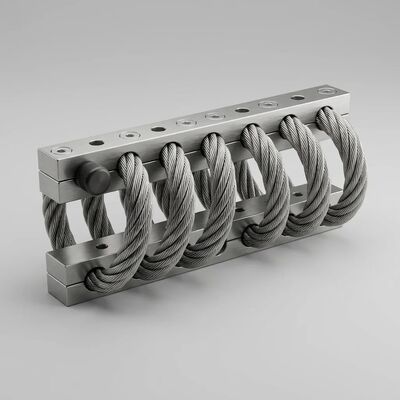

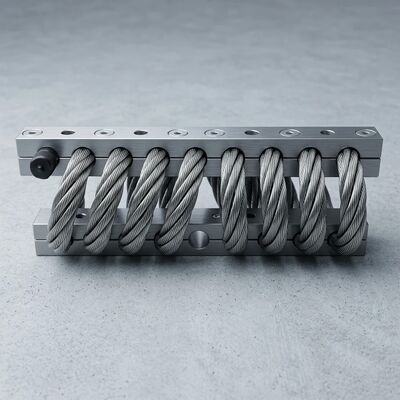

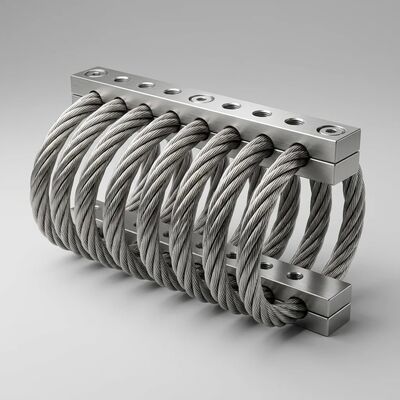

Isolador de cabo de fio não magnético seguro EMC JGX-2228D-665B Montagem de dissipação de choque transitória para eletrônicos de precisão

JGX-2228D-665B Isolador de vibração não magnético de fios de arame com segurança EMC

O isolador de vibração de corda de arame JGX-2228D-665B é projetado especificamente para aplicações em que a compatibilidade eletromagnética (EMC) e a limpeza do campo magnético são requisitos operacionais críticos.Este modelo da série JGX-2228 utiliza 22Cabos de aço inoxidável AISI 304 de diâmetro de.2 mm com filamentos condição não magnética .

A função da mola é criada pela elasticidade inerente à flexão de um cabo preformado em um laço helicoidal.fornecendo uma resposta inicial compatível para isolamento de vibração que se endurece progressivamente sob carga crescente para evitar deslocamentos excessivos durante eventos de choqueA função de amortecimento é o resultado do atrito relativo entre os fios individuais do cabo.A construção de filamentos 7*19 cria centenas de pontos de contato entre fios onde o atrito de Coulomb converte energia mecânica dinâmica em dissipação térmica distribuída de baixo grau, um mecanismo de gestão da energia sem manutenção.

Os cabos, que são feitos de aço inoxidável AISI 304 na condição de aquecimento, exibem excelentes características à prova de água, resistência à corrosão excepcional e estável,desempenho mecânico previsívelCom a sua construção resistente à corrosão, totalmente metálica, os isoladores de vibração de cordas de arame de Xi'an Hoan são ambientais estáveis, dispositivos de alto desempenho que não são afetados por temperaturas extremas,produtos químicos, óleos, ozono, radiação UV e meios abrasivos.

Projeto EMC-Seguro e Não-Magnético

Os isoladores de vibração convencionais incorporam frequentemente ligas ferrosas, tipos magnéticos de aço inoxidável ou componentes de aço incorporados que podem distorcer os campos magnéticos locais,gerar correntes de redemoinho em campos de variação de tempoO JGX-2228D-665B elimina esses riscos através da seleção deliberada de materiais orientados para a aplicação:

• Material de cabo não magnético:O cabo de aço inoxidável AISI 304 é fornecido na condição totalmente recozida com permeabilidade magnética (μr) verificada abaixo de 1.02A este nível, o material é classificado como não magnético e não produz distorções mensuráveis nos campos magnéticos de diagnóstico, incluindo os utilizados nos conjuntos de ressonância magnética (1.5T-7T), microscopia eletrónica,e instalações de magnetómetros de precisão.
• Materiais de barras não magnéticas:A liga de alumínio 6061-T6 é inerentemente não magnética, com permeabilidade efetivamente igual a 1,0 (idêntica ao espaço livre).e sem assinatura magnética residual após exposição a campos externos fortes.
• Dispositivo passivo Emissões zero:O JGX-2228D-665B não contém absolutamente nenhum componente eletrônico, nenhum motor, nenhum sensor e nenhum elemento ativo de qualquer tipo.Não gera nem irradia interferências eletromagnéticas através de qualquer faixa de frequência.Ao contrário dos sistemas de cancelamento de vibração ativa, não requer fonte de alimentação, controlador, circuito de feedback e não produz ruído de comutação ou emissões harmônicas.
• Não há formação de circuito no solo:Quando especificadas com barras de alumínio anodizadas duras (que formam uma camada de superfície de óxido de alumínio eletricamente isolante) e inserções opcionais de buchas não condutoras,O JGX-2228D-665B fornece isolamento galvânico completo entre o equipamento isolado e sua estrutura de montagemIsto impede a formação de circuitos de terra que são uma fonte comum de zumbido e ruído de 50/60 Hz em sistemas de medição sensíveis.
• RF-Transparente:A construção totalmente metálica utiliza materiais não ferrosos que não interagem com campos de radiofrequência.A geometria helicoidal aberta dos circuitos de cabo também minimiza qualquer potencial de reflexão de RF não intencional ou efeitos de ressonância de cavidade que podem ocorrer com estruturas metálicas sólidas em campos próximos da antena.

Tecnologia de dissipação de ondas de choque transitórias

Um dos cenários mais desafiadores no isolamento de vibrações é a gestão de pulsos de choque transitórios de curta duração,impulsos mecânicos de alta amplitude que podem sobrecarregar os amortecedores convencionais antes que tenham tempo de responderO JGX-2228D-665B resolve isso através de uma cascata de dissipação de energia de choque de vários estágios inerentes que se ativa dentro de microsecondes da chegada da frente de onda:

• Descoordenação de impedância da frente de onda:Um pulso de choque que viaja através da estrutura de montagem encontra a geometria do laço do cabo como uma mudança abrupta de impedância mecânica.O cabo multi-filamentoso apresenta um limite complexo que causa uma reflexão parcial e conversão de modo da onda de tensão de entrada, o cisalhamento converte-se em flexural, e cada conversão de modo reduz a energia transmitida para a carga útil isolada.
• Dispersão de propagação por vias múltiplas:Dentro do feixe de filamentos de cabo 7 * 19, a frente de onda de choque se divide em vários caminhos de propagação à medida que viaja através de filamentos de fio individuais.As diferenças no comprimento do caminho entre as cadeias externas e internas causam a dispersão temporal, o pulso de alta amplitude se espalha para uma forma de onda de menor amplitude e maior duração que é muito menos prejudicial para equipamentos sensíveis.
• Diminuição de atrito de Coulomb entre filamentos:À medida que os fios individuais passam por micro-movimentos relativos durante a deflexão induzida por choque, o atrito em cada interface de contato entre os fios converte energia cinética em calor.Este mecanismo é instantâneo, não requer fluido viscoso, e escala naturalmente com a amplitude de entrada, choques maiores envolvem mais pontos de contato e produzem uma dissipação de energia proporcionalmente maior.
• Reforço de rigidez não linear:À medida que os laços de cabo se desviam para a região de maior rigidez de sua característica de mola não linear, o aumento da resistência limita a viagem máxima e impede o fundo mecânico.A transição da zona de isolamento de baixa taxa para a zona de proteção de alta taxa ocorre progressivamente., sem a súbita descontinuidade de força característica dos snubbers mecânicos.
• Proteção omnidirecional:A configuração helicoidal de 8 laços proporciona dissipação de energia simultânea nos eixos de compressão, cisalhamento e rolamento.múltiplos circuitos de cabo são orientados de forma ideal para interceptar e dissipar a energia de entrada, proporcionando uma verdadeira proteção transitória de vários eixos num único dispositivo passivo.

Especificações técnicas

Barras de montagem Seleção de materiais e tratamento de superfície

Material das barras de montagem:A liga de alumínio 6061-T6 é a recomendação padrão para aplicações sensíveis a EMC devido às suas propriedades inerentemente não magnéticas (μr = 1.0) e o isolamento eléctrico fornecido pela camada de superfície anodizada dura. Stainless steel 304 in the annealed condition is available as an option for highly corrosive environments where the additional strength of steel is required — note that annealed 304 maintains non-magnetic classification (μr < 1.02).

Tratamento de superfície Seleção de barras de montagem de alumínio:

• Anodizantes brancos:O tratamento de superfície para tornar a superfície de alumínio mais dura do que ele mesmo. A cor das barras de montagem de alumínio anodizado branco mantém a mesma cor que o próprio alumínio.É o tratamento de superfície normal das barras de montagem de alumínioNota: as superfícies anodizadas brancas podem manter alguma condutividade elétrica.
• Anodizador duro:O tratamento de superfície para tornar as barras de montagem de alumínio muito mais duras do que o método anodizado branco.A camada de óxido mais espessa fornece isolamento elétrico eficaz entre a barra de montagem e o chassi do equipamentoUtilização especial para exigências complexas ou especiais das condições de trabalho dos isoladores de fios de arame, incluindo instalações sensíveis a EMC, exposição ao ar livre,e aplicações de desgaste elevado.

Características-chave dos isoladores de vibração de Xi'an Hoan

• Nenhum deslizamento ou envelhecimento Propriedades mecânicas consistentes ao longo de várias décadas de vida útil
• Alta amortecimento interno Fricção de Coulomb entre filamentos proporciona dissipação de energia dependente da amplitude sem fluidos ou elastômeros
• Intervalo de temperatura muito amplo
• Uma grande variedade de acessórios possíveis vários materiais de barras, tratamentos de superfície, opções de buchas e configurações de montagem
• Protótipos rápidos e económicos ¢ configurações personalizadas validadas EMC disponíveis com prazos de entrega curtos
• Construção extremamente robusta e longa vida útil
• Excelente isolamento combinado de choque e vibração ¢ um único dispositivo lida com vibrações crônicas e choque agudo transitório
• Não afetado por agentes químicos, água do mar, ozono, raios UV
• Projeto passivo seguro EMC ∼ zero emissões eletromagnéticas, assinatura magnética zero, necessidade de energia zero
• Materiais não magnéticos em todo o seu conjunto compatíveis com ambientes de ressonância magnética, magnetômetro e microscopia eletrónica
• Dissipação transitória de ondas de choque ¢ cascata de energia de vários caminhos fornece proteção contra choques de resposta de microssegundos
• Função sem manutenção ️ sem lubrificação, sem ajuste, sem manutenção programada de qualquer tipo

Áreas de aplicação Isolamento de vibrações EMC-seguro

Perguntas Frequentes JGX-2228D-665B Isolador EMC-Safe

P: O JGX-2228D-665B é realmente não-magnético? Pode ser usado perto de um scanner de ressonância magnética?
R: Sim, tanto o cabo de aço inoxidável AISI 304 (condição de aquecimento, μr < 1,02) como as barras de liga de alumínio 6061-T6 (μr = 1,0) são classificadas como materiais não magnéticos.O isolador não produz distorções mensuráveis do campo magnético e foi especificado para instalações de equipamento auxiliar em salas de equipamento de suíte de ressonância magnética.Fornecemos certificações de materiais que documentam a permeabilidade magnética mediante pedido.

P: Como a dissipação transitória de ondas de choque difere da amortecimento de vibrações regulares?
R: A amortecimento de vibração regular aborda oscilações contínuas de baixa amplitude.O JGX-2228D-665B lida com ambos através de diferentes mecanismos: a elasticidade do laço do cabo isola a vibração de estado estacionário, enquanto a cascata de atrito de Coulomb inter-strand de vários caminhos dissipa a energia de choque dentro de microsecondes da chegada da frente de onda.A curva de rigidez não linear fornece resistência progressivamente crescente que impede o fundo sob choque sem sacrificar o isolamento em níveis normais de vibração.

P: O JGX-2228D-665B requer aterramento ou blindagem elétrica?
R: Não. O JGX-2228D-665B é um dispositivo mecânico completamente passivo. Não requer energia elétrica, nenhuma ligação de terra e nenhum blindagem.O tratamento de superfície anodizado duro nas barras de alumínio realmente fornece isolamento elétrico entre o equipamento e a superfície de montagem, evitando a formação de circuitos de terra ­ uma fonte comum de ruído nos sistemas de medição sensíveis.

P: O JGX-2228D-665B pode ser personalizado para requisitos EMC específicos?
A: Sim. A nossa equipa de engenharia pode configurar o material da barra, tratamento de superfície, material de bucha, e montar o padrão de buraco para atender a sua EMC específica, limpeza magnética,e requisitos mecânicosFornecemos regularmente configurações personalizadas para OEMs de imagem médica, fabricantes de equipamentos de semicondutores e construtores de instrumentos científicos.Entre em contacto connosco para uma consulta técnica..

P: Que documentação está disponível para a verificação da conformidade EMC/IRM?
R: Fornecemos certificados de materiais para a EN 10204 3.1 incluindo dados de teste de permeabilidade magnética, certificação do sistema de qualidade ISO 9001:2015, documentação de conformidade RoHS,e marcação CE, se aplicávelOs relatórios de teste personalizados para propriedades de materiais específicos podem ser organizados para programas de qualificação OEM.
