Isolador de cabo de fio com curva de rigidez não linear JGX-2228D-665B Montagem totalmente metálica ecológica para equipamentos industriais

JGX-2228D-665B Isolador de vibração de corda de arame com rigidez não linear

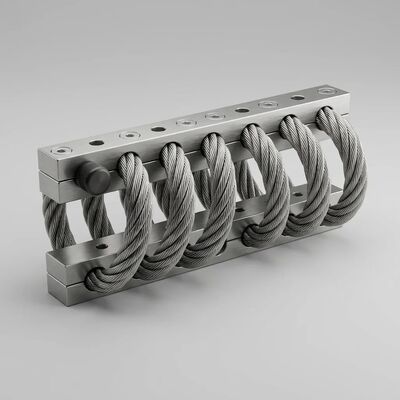

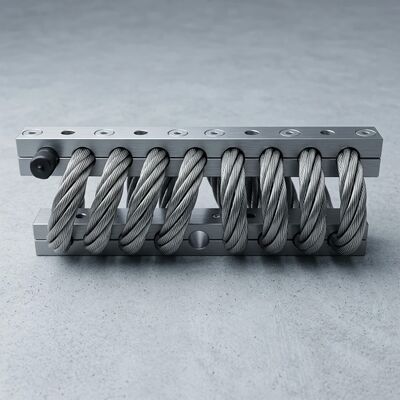

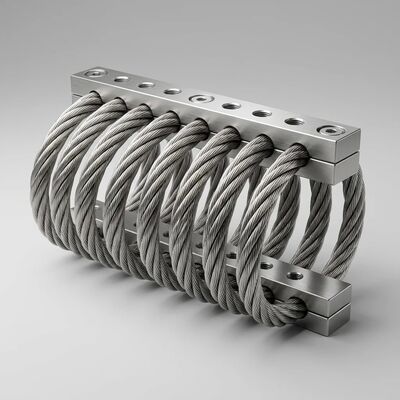

O isolador de vibração de corda de arame JGX-2228D-665B oferece engenharia avançada de rigidez não linear para controle de vibração industrial e isolamento de choque.Utilizando 22.2mm diameter stainless steel 304 stranded cable threaded through precision-machined aluminum alloy 6061-T6 retaining bars to form an 8-loop helical isolation assembly rated for 665kg maximum static load in compression.

A função da mola é criada pela elasticidade inerente à flexão de um cabo preformado em um laço helicoidal.A geometria do cabo produz uma resposta de endurecimento progressivo soft e compatível em baixas amplitudes para isolamento de vibração superior, passando então para uma taxa mais firme à medida que a deflexão aumenta para evitar um fundo estrutural durante os eventos de choque.A função de amortecimento é o resultado do atrito relativo entre os fios individuais do caboSob carga dinâmica, o micro-deslizamento em centenas de pontos de contacto entre filamentos converte energia cinética em dissipação térmica de baixo grau.fornecendo amortecimento proporcional à velocidade sem exigir fluidos hidráulicos, elementos elastoméricos ou sistemas de controlo activo.

Os cabos, fabricados em aço inoxidável AISI 304, apresentam excelentes características impermeáveis, resistência à corrosão excepcional,e desempenho mecânico estável durante toda a vida útilCom a sua construção resistente à corrosão, totalmente metálica, os isoladores de vibração de cordas de arame de Xi'an Hoan são ambientais estáveis, dispositivos de alto desempenho que não são afetados por temperaturas extremas,produtos químicos, óleos, ozono, radiação UV e meios abrasivos.

Tecnologia da curva de rigidez não linear

A vantagem de engenharia definidora do JGX-2228D-665B é sua curva de rigidez progressiva não linear.suficientemente suave para isolamento de baixa amplitude versus suficientemente rígida para proteção contra sobrecargaO JGX-2228D-665B resolve isto através da geometria do cabo que produz uma taxa de mola continuamente variável em toda a faixa de deflexão.

Três mecanismos interagem para produzir este comportamento:

• Reforço geométrico:À medida que os laços de cabo helicoidal pré-formados se desviam, o raio de curvatura efetivo diminui, alterando o braço de momento de dobra.Isto produz um aumento progressivo da força necessária para cada milímetro adicional de deslocamento, criando um mecanismo de protecção de sobrecarga incorporado sem obstáculos externos ou paradas de viagem.
• Compactação do filamento:Sob carga de compressão crescente, as filamentos de fio individuais dentro da construção do cabo 7 * 19 se reorganizam e compactam, envolvendo pontos de contato adicionais entre filamentos.Isso aumenta a rigidez de dobra da secção transversal efetiva em função da magnitude da carga.
• Amplitude-dependente de amortecimento por atrito:A fricção de Coulomb entre fios individuais escala naturalmente com a amplitude de entrada; pequenas vibrações encontram baixa fricção para isolamento de alta frequência eficiente;Grandes choques envolvem o máximo de atrito para dissipação rápida de energiaO coeficiente de amortecimento varia de 0,15 em baixa amplitude para 0,25 sob carga de choque.

The resulting stiffness characteristic transitions smoothly from a lower-rate isolation zone (optimized for steady-state vibration in the 8-50Hz range) to a higher-rate protection zone (preventing excessive displacement during transient shock events rated to 20g/11ms half-sine)Este comportamento de modo duplo elimina a necessidade de etapas de isolamento separadas, reduzindo a complexidade do sistema e o impacto da instalação.

Conformidade ecológica e ecológica ¢ Controle sustentável das vibrações

A responsabilidade ambiental é parte integrante do projeto JGX-2228D-665B.Particulados de microplástico, e não podem ser economicamente reciclados.

• Reciclagem completa dos materiais:The AISI 304 stainless steel cable (approximately 60% by mass) and aluminum alloy 6061-T6 bars (approximately 40% by mass) are both infinitely recyclable through established industrial metal recovery channels without downgradingNo final da vida útil, os dois materiais são facilmente separados e tratados através de fluxos de reciclagem padrão, apoiando os objectivos da economia circular.
• Zero emissões de COV:Não são liberados compostos orgânicos voláteis durante a fabricação, instalação ou operação.e agentes de cura comumente encontrados em isoladores elastoméricos.
• Conformidade RoHS:Certificado livre de chumbo, mercúrio, cádmio, cromo hexavalente, bifenilos polibromados (PBB) e éteres polibromados de difenilo (PBDE) nos termos da Diretiva 2011/65/UE.
• Sem Creep ou Envelhecimento:Ao contrário dos suportes de borracha, que endurecem, racham e precisam ser substituídos periodicamente, a construção metálica mantém propriedades mecânicas consistentes indefinidamente.A vida útil típica excede a dos equipamentos protegidos por um factor de 3 a 5*, reduzindo a frequência de substituição e o desperdício de material associado.
• Fabricação de baixo consumo energético:Os processos de formação de cabos e de usinagem de barras utilizam principalmente técnicas de trabalho a frio com um consumo energético relativamente baixo em comparação com a fundição, moldagem por injecção,ou processos de vulcanização utilizados para alternativas elastoméricas.
• Compatível com salas limpas:Gera zero emissões de partículas durante o funcionamento, sem descarga de qualquer tipo, tornando o JGX-2228D-665B adequado para ambientes fechados, laboratórios,e plenários HVAC onde a qualidade do ar é regulamentada.
• Não é necessária lubrificação:O mecanismo de amortecimento de atrito entre as filamentos é seco e sem manutenção. Não são necessárias graxas, óleos ou lubrificantes em qualquer momento do ciclo de vida do produto,Eliminação de outra fonte potencial de contaminação ambiental.

Especificações técnicas

Barras de montagem Seleção de materiais e tratamento de superfície

Material das barras de montagem:O aço inoxidável ou o alumínio podem ser selecionados de acordo com os requisitos da aplicação.A liga de alumínio 6061-T6 é a recomendação padrão para a maioria das aplicações industriais devido à sua excelente relação resistência/peso e resistência natural à corrosãoO aço inoxidável 304 é recomendado para ambientes altamente corrosivos, incluindo plataformas offshore e instalações de processamento químico.

Tratamento de superfície Seleção de barras de montagem de alumínio:

• Anodizantes brancos:O tratamento de superfície para tornar a superfície de alumínio mais dura do que ele mesmo. A cor das barras de montagem de alumínio anodizado branco mantém a mesma cor que o próprio alumínio.É o tratamento de superfície normal das barras de montagem de alumínio, adequado para aplicações em interiores e uso industrial geral.
• Anodizador duro:O tratamento de superfície para tornar as barras de montagem de alumínio muito mais duras do que a forma anodizada branca.Produz uma camada de óxido densa com uma dureza superficial superior a 60 HRC- Utilização especial para exigências complexas ou especiais das condições de trabalho dos isoladores de fios de arame, incluindo exposição ao ar livre, instalações de alto desgaste,e aplicações que exijam isolamento elétrico entre superfícies de montagem.

Características-chave dos isoladores de vibração de Xi'an Hoan

• Nenhum deslizamento ou envelhecimento Propriedades mecânicas consistentes ao longo da vida útil
• Alta amortecimento interno
• Intervalo de temperatura muito amplo
• Ampla variedade de acessórios possíveis
• Protótipos rápidos e económicos ¢ configurações personalizadas disponíveis com prazos curtos
• Construção extremamente robusta e longa duração
• Excelente isolamento combinado de choques e vibrações
• Não afetado por agentes químicos, água do mar, ozono, raios UV
• Curva de rigidez progressiva não linear adapta-se dinamicamente a condições de carga variáveis
• Conformidade total com a RoHS e reciclagem dos materiais  conceção ambientalmente responsável
• Funcionamento sem manutenção ️ lubrificação zero, ajuste zero, serviço programado zero

Áreas de Aplicação ¥ Utilizações de isoladores de vibração de corda de arame

Perguntas Frequentes JGX-2228D-665B Isolador de corda de arame

P: O que torna a curva de rigidez JGX-2228D-665B "não linear"?
R: Ao contrário das molas convencionais de mola ou borracha que produzem uma relação constante de força/defleção, a geometria do cabo JGX-2228D-665B produz naturalmente um efeito de endurecimento progressivo.Em pequenas deflexões o isolador é compatível com o isolamento de vibração superiorÀ medida que a deflexão aumenta, a rigidez aumenta para evitar o afundamento sob cargas de choque.Isto é conseguido através de alterações na curvatura do laço do cabo e compactação entre filamentos sob carga crescente ∼ não são necessários mecanismos externos.

P: O JGX-2228D-665B é realmente ecológico e reciclável?
R: Sim. Tanto o cabo de aço inoxidável quanto as barras de liga de alumínio são 100% recicláveis através de processos de recuperação de metais industriais padrão..Não gera emissões de COV, não gera partículas microplásticas e não requer lubrificantes.

P: Qual é a diferença entre o anodizado branco e o anodizado duro?
R: A anodização branca proporciona um endurecimento da superfície moderado, preservando a cor natural do alumínio.uma camada de óxido mais densa (60+ dureza superficial HRC) com uma aparência cinzenta mais escuraO anodizamento duro é recomendado para exposição ao ar livre, instalações de alto desgaste e aplicações que exigem isolamento elétrico.

P: O JGX-2228D-665B pode ser usado ao ar livre ou em ambientes marinhos?
R: Sim, o cabo de aço inoxidável e a barra de alumínio anodizado são altamente resistentes a sal, umidade, radiação UV e temperaturas extremas.Para os ambientes marinhos mais agressivos, o material opcional de aço inoxidável 304 bar proporciona uma margem de corrosão adicional.

P: Como escolho a orientação de montagem correta?
R: O JGX-2228D-665B suporta compressão (carga vertical), cisalhamento / rolamento (carga horizontal) e orientações de montagem de compressão de 45 graus (carga combinada).Os nossos engenheiros de aplicação podem recomendar a configuração ideal com base no seu peso do equipamento, centro de gravidade, espectro de vibração esperado e pegada de montagem disponível.

Informações sobre a empresa ?? Xi'an Hoan Microwave Co., Ltd.

Xi'an Hoan Microondas Co., Ltd é o fabricante profissional de isoladores de vibração e montagens, fornecendo soluções de absorção de energia de alta qualidade e isolamento de vibração para uma variedade de,A indústria e a indústria pesada.

Os nossos produtos abrangem uma vasta gama, incluindo isoladores de vibração de corda de arame, suportes de choque elastoméricos, amortecedores de atrito e amortecedores, bem como filtros LC e componentes de comunicação de microondas.Fundada em 2005, com um rápido desenvolvimento ao longo de duas décadas, crescemos para mais de 500 funcionários, incluindo mais de 100 especialistas em engenharia e técnica.A empresa tem sede na Zona de Alta Tecnologia de Xi'an, Shaanxi, China, com 800 metros quadrados de instalações de produção e de I&D.

Agora, atendemos clientes em mais de 31 províncias da China e quase 25 países estrangeiros, fornecendo soluções de isolamento de vibração para motores, sistemas de ventiladores, máquinas de perfurar, elevadores,Compressores, equipamento de processamento químico, sistemas ferroviários e de metro, engenharia de pontes, equipamento mecânico, construção em grande escala, estúdios de gravação, teatros, veículos, embarcações,e máquinas industriais de todos os tipos.

Contacte-nos hoje para ver como os nossos produtos podem beneficiar as suas necessidades específicas de aplicação de equipamentos,ou alternativamente pode encontrar um dos nossos muitos representantes para ajudá-lo a atender às suas necessidades de produtoA nossa equipa de engenheiros fornece uma análise abrangente das aplicações, incluindo cálculos de deflexão de carga, previsões de transmissão de vibrações e design de configuração de montagem personalizado.

Certificações e garantia de qualidade

• ISO 9001:2015 Sistema de Gestão da Qualidade Certificado
• Diretiva RoHS 2011/65/UE
• Certificados de material de acordo com a EN 10204 3.1 Disponível mediante pedido
• Marcação CE ️ Disponível mediante pedido
• Relatórios personalizados de ensaios e validação
