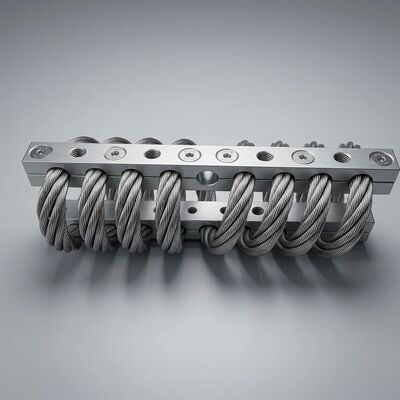

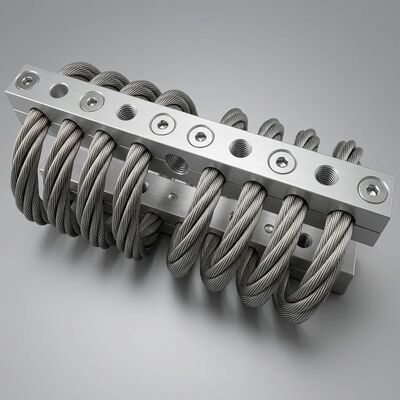

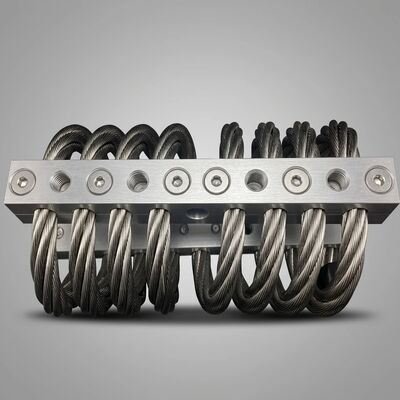

Isolador de vibração de cabo de aço JGX-1598D-515B que fornece capacidade de carga escalável e isolamento de ruído transmitido pela estrutura

Isolador de vibração de cabo de aço JGX-1598D-515B – Arquitetura de carga modular com controle de ruído de precisão

O desafio: uma máquina, muitos cenários de carga

Equipamentos industriais modernos raramente operam em um único ponto de carga estática. Acionamentos de velocidade variável, compressores de múltiplos estágios e equipamentos de processo com cargas de materiais flutuantes apresentam condições dinâmicas que desafiam os isoladores convencionais de taxa fixa. Uma montagem dimensionada para a carga média pode atingir o nível mínimo durante os transientes de inicialização; um dimensionado para condições de pico pode fornecer isolamento inadequado em cargas operacionais normais.

O JGX-1598D-515B resolve isso por meio de sua curva de rigidez inerentemente progressiva e arquitetura de implantação modular. Os isoladores individuais suportam de 5 a 150 kg cada e podem ser dispostos em configurações em série, paralelo ou matriz para atender praticamente qualquer requisito de carga sem engenharia personalizada.

Capacidade de carga escalonável – configure uma vez, adapte a qualquer momento

Ao contrário dos suportes de elastômero fundido classificados para uma janela de carga estreita, o núcleo do cabo de aço do JGX-1598D-515B exibe uma resposta de força-deflexão não linear: rigidez inicial suave para isolamento de vibração eficaz em cargas operacionais normais, fazendo a transição para uma rigidez progressivamente maior à medida que a deflexão aumenta. Esta proteção contra sobrecarga integrada evita o contato metal-metal durante eventos de choque ou transientes de inicialização do equipamento.

Para instalações maiores, a abordagem de empilhamento modular oferece escalabilidade simples:

• Configuração paralela:Vários isoladores compartilham a carga igualmente – quatro unidades JGX-1598D-515B suportam até 600 kg no total
• Empilhamento de série:Dois isoladores montados em série dobram o curso de deflexão disponível para aplicações de frequência ultrabaixa
• Matriz Distribuída:Isoladores colocados em posições calculadas de centro de carga para equipamentos com distribuição desigual de peso

Essa flexibilidade de configuração significa que um número de peça padrão cobre toda uma gama de tamanhos de equipamentos, reduzindo a complexidade do inventário e as despesas gerais de aquisição.

Isolamento de ruído transmitido pela estrutura – Desempenho acústico mensurável

O ruído transmitido pela estrutura – vibração transmitida através de estruturas sólidas e reirradiado como som audível em outros lugares – é notoriamente difícil de resolver após a instalação. O JGX-1598D-515B quebra esse caminho de transmissão na fonte com desempenho verificado em laboratório:

• Eficiência de isolamento de vibração:≥85% na banda de frequência primária de 8–15 Hz
• Atenuação de ruído transmitido pela estrutura:Redução de até 20 dB(A) medida em elementos estruturais conectados
• Design sem ressonância:Ao contrário dos isoladores de mola helicoidal, o amortecimento interno do cabo de aço suprime a amplificação ressonante – sem frequências de surto não amortecidas que poderiam amplificar a vibração em determinadas RPMs

A física por trás do desempenho

O JGX-1598D-515B consegue seu isolamento acústico através de dois mecanismos complementares:

1. Incompatibilidade de impedância:O cabo de aço inoxidável apresenta uma impedância mecânica dramaticamente diferente da estrutura e fundação rígida do equipamento. Quando as ondas de vibração encontram esse limite de impedância, uma parte significativa da energia é refletida de volta em vez de transmitida - semelhante à forma como um defletor acústico funciona no controle de som aéreo, mas para vibrações transmitidas por sólidos.

2. Amortecimento Histerético:À medida que a bobina helicoidal flexiona sob carga, os fios individuais dentro do cabo deslizam uns contra os outros no nível microscópico. Este atrito seco (amortecimento de Coulomb) converte energia vibracional ordenada em energia térmica desordenada. Ao contrário do amortecimento viscoso em montagens hidráulicas, este mecanismo é independente da velocidade e da temperatura – proporcionando um desempenho consistente desde partidas a frio ártico até operação contínua tropical.

Especificações de engenharia

Aplicações alvo – onde o ruído é importante

O JGX-1598D-515B é especificado por consultores acústicos e engenheiros mecânicos para instalações com ruído crítico:

• Estúdios de gravação e transmissão:Isolamento do compressor HVAC e do chiller onde os critérios de ruído NC-15 devem ser mantidos
• Instalações de saúde:Isolamento de resfriador de ressonância magnética, equipamento de suporte de acelerador linear, isolamento de bomba de vácuo de laboratório
• Fabricação de semicondutores:Isolamento da bomba de processo e do purificador em ambientes de sala limpa – sem liberação de partículas devido ao design todo em metal
• Fabricação de precisão:Isolamento do centro de usinagem CNC, desacoplamento da fundação da retificadora
• Centros de dados:Unidade CRAC e isolamento do gerador de emergência, gerenciamento de vibração em piso elevado
• Energia Renovável:Isolamento do equipamento da nacela da turbina eólica, controle de vibração da estação do inversor solar

Guia de seleção e suporte de engenharia

A seleção da configuração correta do isolador requer a compreensão da carga estática, da faixa de carga dinâmica, do centro de gravidade e das frequências de excitação dominantes do seu equipamento. Nós fornecemos:

• Cálculo de carga-deflexão gratuito para seu equipamento específico
• Desenhos de layout de montagem 3D com especificações de padrão de parafuso
• Previsões de eficiência de isolamento em toda a faixa de RPM operacional do seu equipamento
• Suporte de comissionamento no local para instalações críticas ou de grande escala

Entre em contato com nossa equipe de engenharia de aplicação com as especificações do seu equipamento para obter uma proposta detalhada de isolamento.
