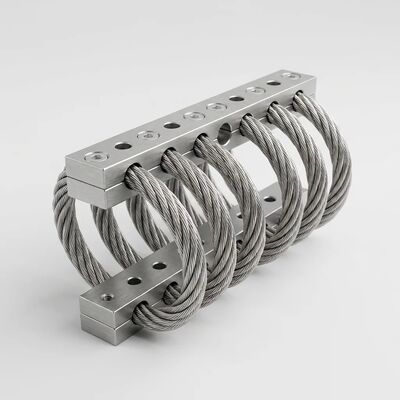

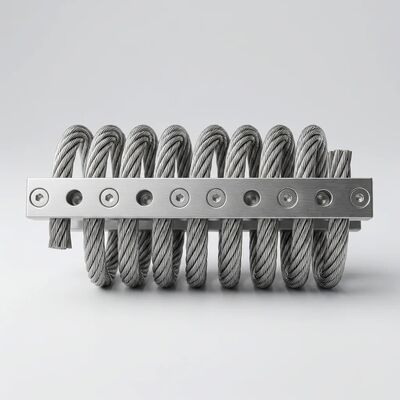

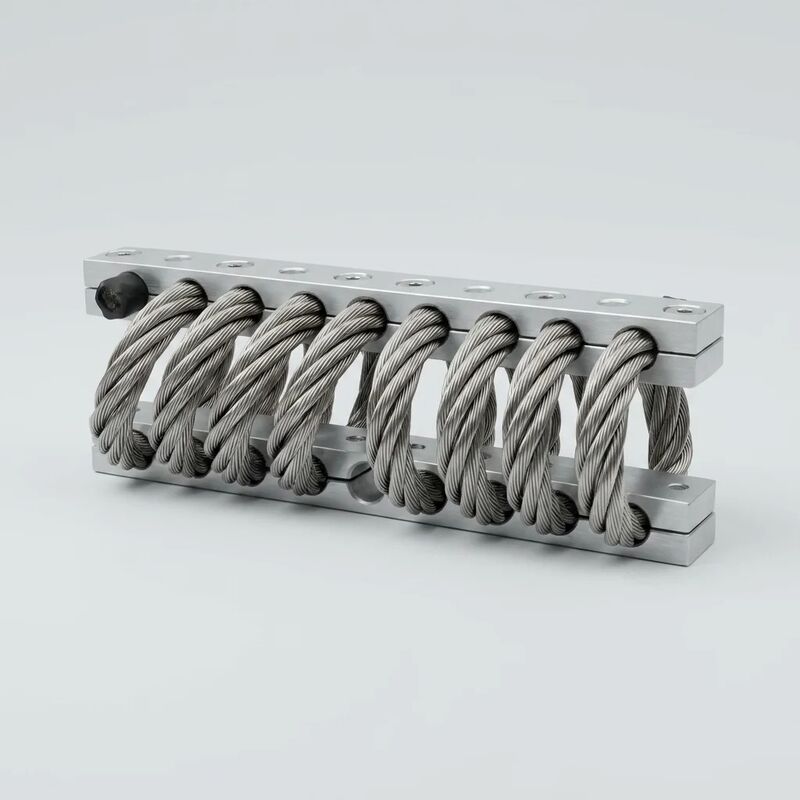

JGX-1278D-235B Isolador de corda de arame com manutenção zero 235N Controle de vibração de choque de dupla ação 95mm para equipamentos

Amortecimento de dupla ação – como um dispositivo lida com eventos rotineiros de vibração e choque

As estratégias convencionais de isolamento abordam a vibração e o choque como problemas separados que exigem hardware separado: suportes macios para vibração contínua, amortecedores rígidos para impactos ocasionais. O JGX-1278D-235B resolve ambos os problemas com um único mecanismo físico—Atrito de Coulomb em interfaces de contato fio a fiodentro da hélice do cabo de aço inoxidável multifios.

Modo 1: Amortecimento Contínuo de Vibração (Operação Normal)

Durante a operação rotineira do equipamento – uma bomba funcionando em velocidade constante, um compressor em funcionamento, um grupo gerador produzindo energia constante – o equipamento gera vibrações de baixa amplitude e frequência relativamente alta. Esta vibração causa microdeslocamentos (normalmente 5-50 μm) entre os fios de aço inoxidável individuais dentro de cada um dos 7 fios que compõem o cabo. Nestes pontos de contato, o atrito sólido converte a energia cinética em calor desprezível. Quanto mais forte o equipamento vibra, mais interfaces de contato fio a fio são acionadas, criando um efeito de amortecimento autorregulável que não requer ajuste, ajuste e nenhuma fonte de energia externa.

Modo 2: Absorção de choque transitório (eventos de impacto)

Quando ocorre uma entrada repentina de alta energia – um evento de golpe de aríete em uma bomba, golpe de compressor, colisão estrutural durante o manuseio de material ou um tremor sísmico – o cabo sofre reconfiguração geométrica em escala macro. Os fios individuais deslizam e se reposicionam dentro do feixe multifios, absorvendo a energia do impulso através de fricção combinada (nível do fio) e deformação elástica (nível da hélice). A geometria do enrolamento em forma de oito proporciona um aumento progressivo de rigidez à medida que a deformação aumenta, proporcionando proteção inerente contra sobrecarga sem paradas bruscas mecânicas. Uma vez concluído o evento transitório, o cabo retorna à sua geometria original sem deformação permanente.

JGX-1278D-235B – Dados completos de desempenho multieixos

Todas as classificações de carga são baseadas em testes de caracterização Tipo II. Os valores representam o desempenho nominal do isolador com barras de retenção de alumínio a 23°C de temperatura ambiente:

Especificações dimensionais e detalhes de interface

Durabilidade específica ao ambiente – onde instalar e esquecer é mais importante

Guia de seleção de material de barra de retenção

Referência da série completa JGX-1278

*Faixa ideal calculada em 40-70% da carga nominal para melhor desempenho de amortecimento. A seleção real deve considerar a distribuição de carga em vários pontos de montagem, cargas dinâmicas durante a operação e qualquer assimetria no centro de gravidade do equipamento.

Aplicações Específicas do Setor — Projetadas para Serviço Industrial Contínuo

Resumo das características de desempenho

• Manutenção zero vitalícia:Sem inspeção programada, sem reaperto, sem lubrificação, sem substituição. A verificação visual durante as rondas de rotina do equipamento é tudo o que é necessário. Vida útil projetada de >25 anos sob condições nominais.
• Resposta não linear de dupla ação:Diferencial de rigidez de 2,33* entre os modos de vibração e choque na direção vertical – rígido para operação diária, compatível com impactos transitórios. Um único dispositivo realiza o trabalho de um suporte vibratório mais um amortecedor.
• Amortecimento histerético:O mecanismo de fricção Coulomb oferece 10-25% de amortecimento crítico sem amortecedores externos ou sistemas de massa sintonizada. O amortecimento é proporcional à amplitude – autorregulado sem controle externo.
• Envelope térmico extremo:Faixa de operação de -180°C a +300°C. Sem fragilização pelo frio; sem amolecimento a quente. Adequado para tudo, desde caixas frigoríficas criogênicas até instalações adjacentes a turbinas.
• Resistência química universal:O SS 304 é inerte a hidrocarbonetos, solventes, fluidos hidráulicos, combustíveis, água do mar, ácidos (diluídos), álcalis e agentes de limpeza industrial, incluindo regimes CIP.
• Degradação progressiva:Os isoladores de cabo de aço falham normalmente. A fratura individual dos fios de arame é visualmente aparente durante a inspeção de rotina, meses ou anos antes que a capacidade de carga funcional seja comprometida, permitindo a substituição planejada e baseada na condição, em vez de resposta de emergência.
• 100% reciclável:Cabo de aço inoxidável + barras de alumínio ou aço inoxidável. Nenhum resíduo de borracha-metal que exija descarte especializado. Nenhuma partícula de elastômero entra no fluxo de resíduos durante o serviço ou no final da vida útil.

Diretrizes de instalação

1. Planicidade da fundação:Obtenha planicidade ≤0,5 mm em cada área da barra. Use calço metálico (preferencialmente aço inoxidável) conforme necessário.
2. Especificação do fixador:M8*1,25, nota mínima 8,8. Arruela plana sob o cabeçote, arruela de pressão sob a porca. Para barras de aço inoxidável: utilize fixadores A4-80 (316 SS) para eliminar o potencial galvânico.
3. Torque:18-22 N·m (barras de alumínio); 25-30 N·m (barras de aço inoxidável). Utilize uma chave dinamométrica calibrada.
4. Alinhamento:±2° desvio angular máximo entre os planos de montagem superior e inferior após o torque final.
5. Liberação:Mantenha uma folga de ≥15 mm ao redor do conjunto do cabo em todas as direções para permitir a deformação total do envelope.
6. Quantidade:Peso total do equipamento (N) ÷ carga alvo por isolador (94-165 N para 235B) = contagem mínima de isoladores. Arredonde para o próximo número par para distribuição simétrica.

Perguntas frequentes

P: Qual é o período de retorno para escolher isoladores de cabo de aço em vez de suportes de borracha?

Para a maioria das instalações industriais, o ponto de cruzamento ocorre noprimeiro intervalo de substituição programadopara montagens elastoméricas – normalmente 3 a 5 anos após a instalação inicial. Nesse ponto, o custo evitado de montagens de substituição, mão de obra para troca e tempo de inatividade da produção excede o preço inicial do JGX-1278D-235B. A partir do Ano 5, os isoladores de cabo de aço geram pura economia. Para instalações remotas ou de difícil acesso, onde o custo logístico de uma visita de serviço é alto, o retorno pode ser imediato – no primeiro dia de instalação.

P: Posso usar esses isoladores ao ar livre sem qualquer proteção contra intempéries?

Sim. A construção toda em metal não requer capas de proteção, botas ou abrigos. Para instalações externas a até 5 km da costa ou em atmosferas industriais pesadas, recomendamos a opção de barra de aço inoxidável (Config C) para maximizar a resistência à corrosão. Para uso interno externo padrão, as barras de alumínio anodizado rígido (Config B) proporcionam excelente durabilidade a longo prazo.

P: Como posso saber se o peso do meu equipamento é adequado para o JGX-1278D-235B?

Calcule o peso suportado por ponto de montagem. Se estiver entre 9,5 kg e 17 kg por isolador (aproximadamente 94-165 N), o JGX-1278D-235B é uma escolha apropriada. Para cargas acima ou abaixo desta faixa, selecione um modelo diferente da série JGX-1278. Nossos engenheiros de aplicações fornecem verificação de carga gratuita para todas as solicitações de cotação – basta compartilhar o peso do seu equipamento e o layout de montagem.

P: O cabo de aço inoxidável precisa de lubrificação?

Não. O mecanismo de amortecimento dependefricção secaentre fios de aço inoxidável. A lubrificação realmentereduzirdesempenho de amortecimento, diminuindo o coeficiente de atrito entre fios. O cabo deve permanecer seco e livre de qualquer graxa, óleo ou revestimento aplicado nas superfícies de contato dos fios. Se o cabo ficar contaminado com fluidos de processo, uma simples limpeza com solvente será suficiente para restaurar o desempenho total – sem necessidade de desmontagem ou substituição.

P: O que acontece se um isolador estiver sobrecarregado além de sua capacidade nominal?

O JGX-1278D-235B possui uma característica de endurecimento progressivo: à medida que a deformação aumenta, a rigidez aumenta de forma não linear, proporcionando proteção inerente contra sobrecarga. Uma breve sobrecarga (por exemplo, durante a instalação do equipamento ou um evento transitório) causará deflexão adicional, mas não danificará permanentemente o isolador – o cabo retorna à sua geometria original assim que a sobrecarga for removida. No entanto, a sobrecarga sustentada além da capacidade estática nominal acelerará o desgaste dos fios e deve ser evitada através do dimensionamento adequado. Em caso de dúvida, selecione o próximo modelo de maior classificação da família JGX-1278.

P: Esses isoladores são adequados para aplicações sísmicas?

Sim. A capacidade de amortecimento multidirecional e a curva de rigidez não linear tornam os isoladores de cabo de aço adequados para proteção sísmica de equipamentos. O JGX-1278D-235B fornece isolamento simultâneo em todos os três eixos de translação – fundamental durante eventos sísmicos onde o movimento do solo tem componentes horizontais e verticais. Para aplicações sísmicas específicas, forneça os parâmetros sísmicos básicos do projeto do seu projeto (aceleração espectral, faixa de frequência predominante) e nossa equipe de engenharia verificará a adequação ou recomendará uma configuração otimizada.

Padrões de Qualidade e Fabricação

Os isoladores JGX-1278D-235B são fabricados sobISO 9001:2015gestão da qualidade com os seguintes controles de produção:

• Material recebido:Certificação de moinho para fio SS 304 (ASTM A313/A313M), barra de alumínio 6061-T6 (ASTM B221/B221M)
• Enrolamento do cabo:Enrolamento helicoidal controlado por CNC com aquisição de dados de tensão em tempo real (±5% do nominal)
• Crimpagem:Prensa hidráulica com monitoramento de força-deslocamento; gráficos de controle estatístico de processo (SPC) por lote de produção
• Dimensional:Verificação da máquina de medição por coordenadas (CMM) da posição do furo, geometria do escareador e classe de rosca
• Desempenho:Teste de deflexão de carga estática de aceitação de lote em AQL 1.0, Nível Normal II de acordo com ISO 2859-1
• Anodização:Verificação da espessura do revestimento conforme ISO 2360; qualidade de vedação de acordo com ISO 2143 (teste de mancha de tinta)
