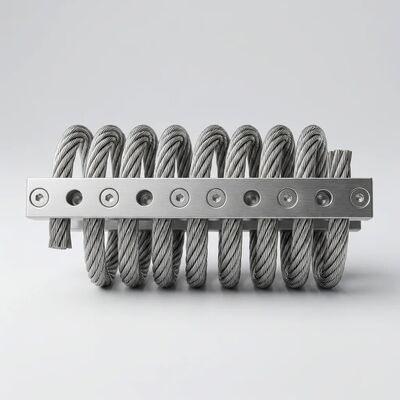

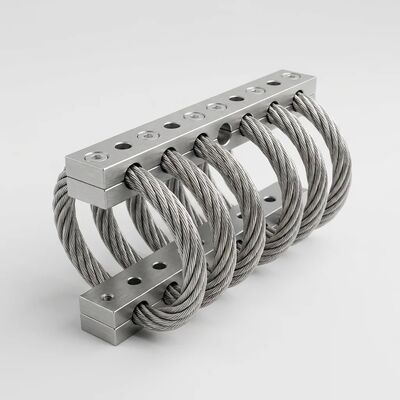

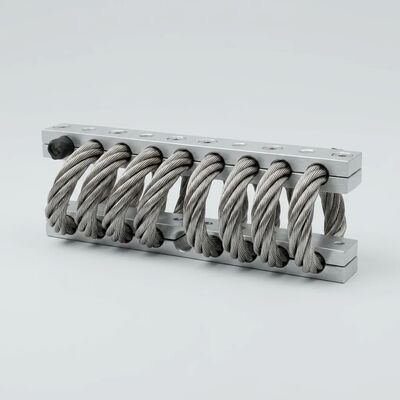

Isolador de corda de fio multidirecional JGX-1278D-292B 3D 292N com carga de 89 mm de altura para equipamentos de precisão, amortecimento de choque

JGX-1278D-292B – Classificações de carga multieixos completas

A tabela a seguir apresenta dados de deflexão e rigidez de carga totalmente caracterizados para todas as três orientações de carregamento primárias. Estes valores são derivados de testes Tipo II de acordo com metodologia equivalente MIL-STD-810, adaptada para aplicações comerciais-industriais:

Ciência dos Materiais: Construção Totalmente Metálica vs. Degradação de Polímeros

O JGX-1278D-292B contémzero elastômeros, zero adesivos, zero fluidos hidráulicos e zero juntas coladas. Cada componente – desde o cabo de aço inoxidável 304 trançado 7*19 até as barras de retenção de alumínio 6061-T6 usinadas com precisão ou aço inoxidável 304 – é metálico. Esta estratégia de materiais não se trata apenas de durabilidade; elimina todas as vias de degradação conhecidas que limitam a vida útil do isolador elastomérico:

Dimensões Físicas e Interface Mecânica

Domínios de aplicação — Soluções de isolamento específicas do setor

Opções de configuração da barra de retenção

Série JGX-1278 — Gama completa de modelos para seleção de carga

Principais características de desempenho

• Zero fluência e sem envelhecimento:O cabo de aço inoxidável 304 opera em sua região elástica com carga nominal. Sem deformação permanente, sem deformação por compressão, sem enrijecimento ou amolecimento progressivo ao longo do tempo.
• Curva de rigidez não linear:Resposta inicial suave para isolamento fino de vibrações; enrijecimento progressivo à medida que a deformação aumenta - fornecendo proteção inerente contra sobrecarga sem paradas mecânicas.
• Amortecimento histerético alto:O atrito de Coulomb entre os fios proporciona taxas de amortecimento de 10-25% do crítico. Não são necessários painéis externos, amortecedores de massa sintonizados ou sistemas de controle ativo.
• Ampla faixa de temperatura:Propriedades mecânicas consistentes de -180°C (criogênico) a +300°C (elevado). Nenhuma fragilização a baixa temperatura; sem amolecimento ou fluência em alta temperatura.
• Resistência química:O SS tipo 304 é inerte a hidrocarbonetos, solventes clorados, fluidos hidráulicos, óleos lubrificantes, ácidos e álcalis diluídos, água do mar, ozônio e radiação UV.
• Indicação de desgaste progressivo:Ao contrário dos suportes de borracha que podem rasgar catastroficamente, os isoladores de cabo de aço apresentam desgaste visível do fio (fratura individual do fio) muito antes de qualquer falha funcional, permitindo decisões de substituição baseadas na condição, em vez de no calendário.

Diretrizes de instalação

1. Preparação da superfície de montagem:Garanta um nivelamento de 0,5 mm em toda a área da barra. Use calços de aço inoxidável conforme necessário – nunca use calços de plástico que possam deslizar sob carga.
2. Especificação do fixador:Parafusos M8 * 1,25, grau mínimo 8,8. Inclui arruela plana sob a cabeça do parafuso e arruela de pressão sob a porca. Para instalações de barras de aço inoxidável em ambientes corrosivos, especifique fixadores A4-80 (tipo 316) para corresponder à resistência à corrosão do material da barra.
3. Torque de aperto:18-22 N·m para configurações de barra de alumínio; 25-30 N·m para configurações de barras de aço inoxidável. Utilize sempre uma chave dinamométrica calibrada – o binário excessivo pode deformar a barra e alterar a geometria de pré-tensão do cabo.
4. Verificação de alinhamento:Confirme o paralelismo entre os planos de montagem superior e inferior dentro de ±2° após o torque final. O desalinhamento além desta tolerância causa carregamento desigual dos fios e reduz o desempenho do amortecimento.
5. Envelope de liberação:Garanta uma folga desobstruída mínima de 15 mm em todas as direções ao redor do conjunto de cabos para acomodar a deformação máxima sem contato com estruturas adjacentes.
6. Determinação da quantidade:Peso total do equipamento (N) ÷ carga alvo por isolador (N) = número mínimo de isoladores. Arredonde para o número par mais próximo para obter uma distribuição de peso simétrica. Exemplo: um pacote de equipamento de 600 N ÷ 150 N por isolador = mínimo de 4 isoladores. Instale aos pares em cantos simetricamente opostos.

Perguntas frequentes

P: Como o JGX-1278D-292B se compara aos suportes de borracha para isolamento de vibração do compressor?

Ao contrário dos suportes de borracha que enrijecem progressivamente sob o ciclo térmico típico das aplicações de compressores, o JGX-1278D-292B todo em metal mantém uma rigidez consistente durante toda a sua vida útil. A característica de rigidez não linear também suporta choques de torque de inicialização do compressor – que podem deslocar ou rasgar os suportes de borracha – sem degradação. O mais crítico para estações de compressores remotas é que não há intervalo de manutenção programado: instale uma vez e o isolador normalmente durará mais que o compressor que ele protege.

P: Qual é a vida útil esperada deste isolador de cabo de aço?

Em ambientes industriais normais (internos, clima moderado, carga nominal dentro da faixa de projeto), o JGX-1278D-292B tem uma vida útil projetada superior a 25 anos. O cabo de aço inoxidável opera abaixo do seu limite de fadiga em cargas estáticas nominais e o mecanismo de amortecimento de fricção não gera calor interno significativo. O principal fator limitante de vida útil - se houver - é o desgaste cumulativo do fio devido à vibração de ciclo extremamente alto e alta amplitude, que se torna visualmente aparente muito antes do desempenho funcional ser comprometido.

P: Este isolador pode ser usado em aplicações externas sem proteção contra intempéries?

Sim. Ao contrário dos suportes elastoméricos que requerem coberturas protetoras ou abrigos para evitar a degradação de UV e ozônio, o JGX-1278D-292B todo em metal não requer proteção contra intempéries. Para instalações externas costeiras ou marítimas, recomendamos a opção de barra de aço inoxidável (Config C) para eliminar qualquer potencial de corrosão galvânica entre metais diferentes em ambientes de névoa salina.

P: Como determino o número correto de isoladores para meu equipamento?

Divida o peso total do seu equipamento (em Newtons) pela carga alvo por isolador (recomendamos 40-70% do máximo nominal: 117-204 N para o JGX-1278D-292B). Para equipamentos com centro de gravidade irregular, forneça aos nossos engenheiros um diagrama de distribuição de peso e calcularemos a quantidade necessária e a colocação de cada ponto de apoio gratuitamente.

P: É necessária alguma lubrificação ou manutenção?

Não. O JGX-1278D-292B é um dispositivo totalmente passivo e livre de lubrificação. O mecanismo de amortecimento depende do atrito sólido e seco entre os fios de aço inoxidável – não há superfícies de rolamento deslizantes, cavidades de lubrificação vedadas e nenhum componente que exija manutenção periódica. Uma inspeção visual anual durante visitas de rotina ao equipamento é suficiente para confirmar a continuidade da manutenção.

Garantia de qualidade e fabricação

Cada JGX-1278D-292B é produzido sob umISO 9001:2015sistema de gestão de qualidade certificado. Os controles de fabricação incluem:

• Rastreabilidade da matéria-prima:Certificação completa de teste de usinagem para fio SS 304 conforme ASTM A313/A313M e barra de alumínio 6061-T6 conforme ASTM B221/B221M
• Enrolamento do cabo:Enrolamento helicoidal controlado por CNC com monitoramento de tensão em tempo real (±5% do nominal)
• Processo de crimpagem:Crimpagem hidráulica com monitoramento de deslocamento de força; Dados SPC registrados e tendências por lote de produção
• Verificação dimensional:Inspeção CMM das dimensões críticas da barra de retenção - posição do furo, profundidade e ângulo do escareador, formato e classe da rosca
• Validação de desempenho:Teste de deflexão de carga estática de aceitação de lote de acordo com AQL 1.0, Nível de Inspeção Normal II
• Acabamento de superfície:Espessura de anodização medida de acordo com ISO 2360 (método de correntes parasitas) para configurações de barra de alumínio
