Isolador de vibração de corda de arame IIoT Integração de sensores prontos para zonas perigosas ATEX JGX-1276D-140B

Isolamento de vibração IIoT-Ready para ambientes industriais inteligentes

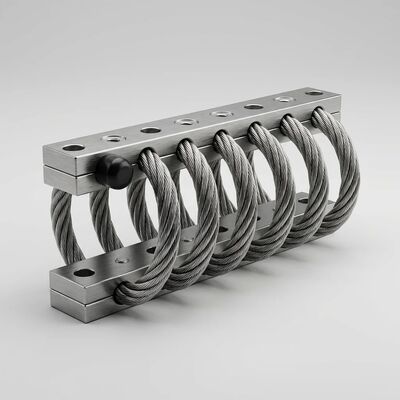

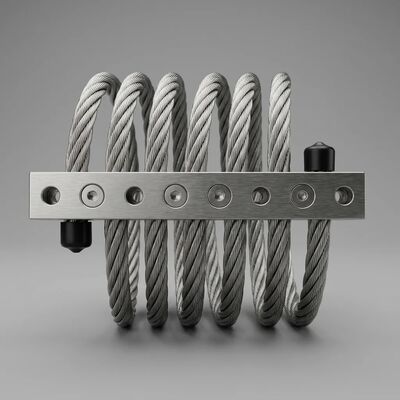

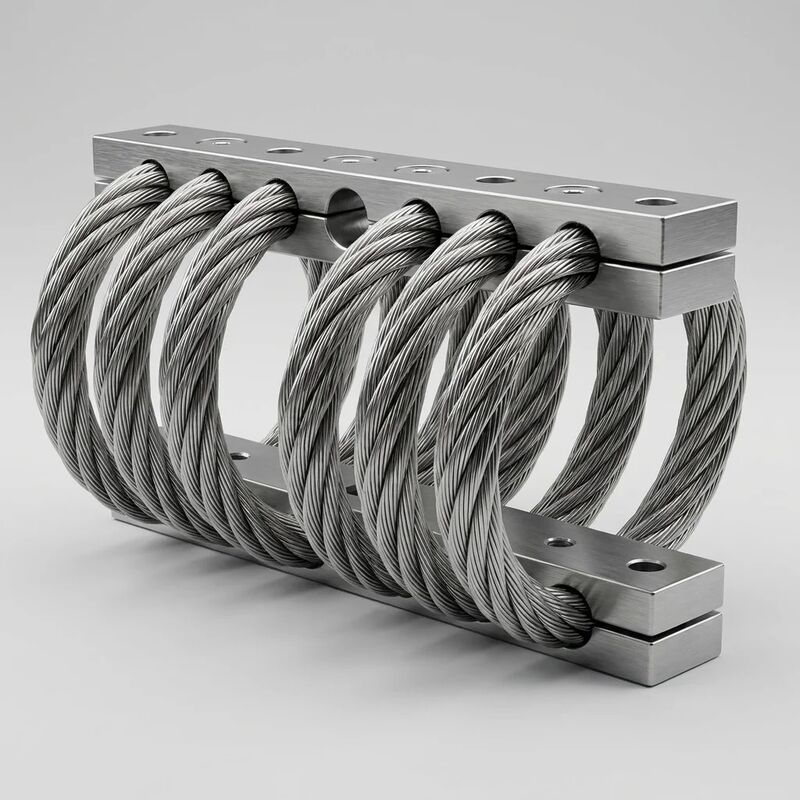

OJGX-1276D-140BComo um membro especializado da série JGX-1276, este isolador de vibração de corda de arame, de 6 laços, é um sistema de controle de vibração mecânico e de sistemas industriais digitais.Isolador de cabo de aço inoxidável de 7 mm de diâmetro140 kg de carga estáticapor montagem, com interfaces integradas para sensores de vibração, acelerômetros e transdutores de monitorização de estado permitindo a manutenção preditiva em tempo real sem adaptação adicional.

A construção totalmente metálica elimina completamente os materiais de amortecimento orgânicos, tornando o JGX-1276D-140B inerentemente seguro para ambientes designados pelo ATEX.Fios de fio 304 de aço inoxidável roscados através de barras de retenção de liga de alumínio 6061-T6 criam um conjunto sem manutenção que resiste a atmosferas corrosivas, temperaturas extremas e exposição química sem degradação do desempenho.

Especificações técnicas

Principais vantagens operacionais

• Integração de sensores IIoT pronta:Os pontos de montagem pré-construídos aceitam acelerômetros industriais padrão (tipo IEPE de 100 mV/g), sensores de velocidade,e transmissores de vibração alimentados por circuito de 4-20mA conectando-se directamente ao seu PLC existente, SCADA, ou painéis de controlo de condições baseados em nuvem sem fabricação de suportes personalizados.
• Compatibilidade com zonas perigosas ATEX:A construção totalmente metálica, sem centelhas e sem componentes orgânicos, elimina fontes de ignição em atmosferas potencialmente explosivas, adequada para operações de petróleo e gás, refinarias,processamento químico, e ambientes de poeira combustível.
• Decaimento de vibração rápida:A relação de amortecimento C/Cc > 15% garante que a energia de perturbação se dissipe dentro de 2-3 ciclos de oscilação, protegendo a instrumentação sensível de erros de medição induzidos por ressonância e fadiga estrutural.
• Durabilidade sem manutenção:O cabo de aço inoxidável mantém propriedades mecânicas consistentes ao longo de uma vida útil de mais de 20 anos sem ajustes ou lubrificação.
• Proteção multi-eixo:Simultaneamente isola vibração e choque nas direções de compressão, cisalhamento e rolamento, eliminando a necessidade de retenções laterais separadas ou snubbers que complicam a instalação.
• Imunidade ambiental:Ideal para plataformas offshore, instalações costeiras e ambientes tropicais.

Cenários de aplicação típicos

Opções de configuração de montagem

O JGX-1276D-140B suporta múltiplas orientações de montagem para acomodar diversos layouts de equipamentos:

• Instalação da base (compressão):Instalação vertical padrão, onde a carga se apoia diretamente sobre os cabos de ligação ­ configuração mais comum para deslizamentos de máquinas e bases de equipamento.
• 45° Montante de compressão:Instalação em ângulo que fornece isolamento vertical e lateral combinado para equipamentos com forças dinâmicas multidirecionais, como compressores alternativos.
• Montante de corte/rolhamento:Instalação horizontal para aplicações que exijam isolamento lateral, comumente utilizada para equipamentos suspensos, suportes de tubulação e isolamento de passadeiras suspensas.

Seleção do tratamento de superfície

• Anodizantes brancos (padrão):Tratamento de superfície eletroquímico que endurece a superfície da barra de retenção de alumínio, preservando a sua aparência metálica natural.Adequado para ambientes interiores e industriais gerais com exposição moderada à corrosão.
• Anodizador duro (opcional):Processo avançado de anodização que produz uma camada de óxido mais espessa e escura, com resistência superior à abrasão.e ambientes de processamento químico altamente corrosivos.

Sobre a Xi'an Hoan Microondas Co., Ltd.

A Xi'an Hoan Microwave Co., Ltd. é uma fabricante certificada pela ISO 9001: 2015, especializada em isolamento de vibrações e soluções de absorção de energia desde 2005.Com mais de 500 colaboradores, incluindo uma equipa de engenheiros dedicada de mais de 100 especialistas técnicos, fornecemos isoladores de fios de engenharia de precisão, amortecedores de atrito e sistemas de absorção de choques para clientes industriais em mais de 35 países em todo o mundo.

Nossos produtos servem diversos setores, incluindo processamento químico, geração de energia, automação industrial, petróleo e gás, transporte marítimo, sistemas ferroviários e instrumentação de precisão.Todos os isoladores passam por rigorosos testes de deflexão de carga e inspeção dimensional antes do envio, garantindo um desempenho constante que satisfaça ou exceda as especificações publicadas.

Entre em contato com a nossa equipa de engenharia de aplicações para discutir os seus requisitos específicos de isolamento de vibração, solicitar uma curva de deflexão de carga personalizada para a configuração do seu equipamento,ou obter uma cotação para encomendas em volume com opções de tratamento de superfície personalizadas.
