Projeto resistente JGX-1276D-280B da prova do vândalo da montagem de choque da corda de fio da atenuação de baixa frequência

Atenuamento de vibrações de baixa frequência de infraestrutura crítica

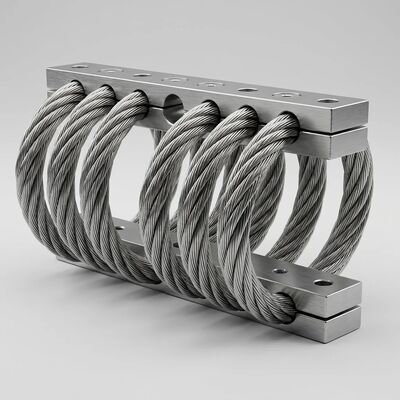

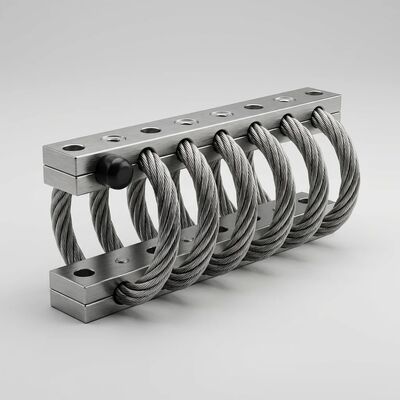

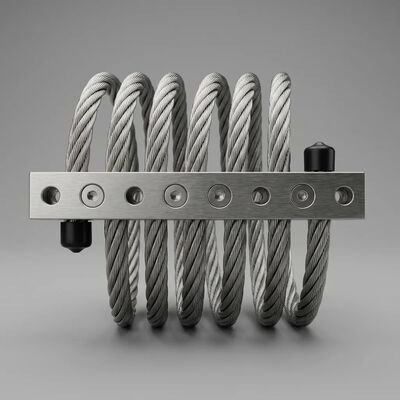

OJGX-1276D-280BIsolador de vibração de corda de arame fornece desempenho de atenuação de baixa frequência excepcional que os suportes elastoméricos convencionais não podem igualar.Este ciclo de 6, 12,7 mm de diâmetro cabos de aço inoxidável isolador suporta até280 kg de carga estáticafornecendo um isolamento de vibração eficaz de frequências tão baixas quanto5-8 Hz- uma conquista de engenharia significativa, dado que os suportes tradicionais amplificam tipicamente as entradas abaixo de 10 Hz em vez de atenuá-las.

The unique inter-strand friction mechanism within the 7x19 construction stainless steel cable dissipates low-frequency vibrational energy without requiring the large static deflections that compromise equipment stability in spring-based systemsIsto permite que o JGX-1276D-280B proteja grandes máquinas rotativas, sistemas estruturais e equipamentos de infraestrutura sensíveis contra oscilações induzidas pelo vento, micro-tremores sísmicos,e vibração do tráfego terrestre.

Especificações técnicas

Principais vantagens operacionais

• Descoberta de atenuação de baixa frequência:Isola efetivamente a energia vibratória na faixa de frequências de 5-8 Hz, onde os suportes convencionais de borracha e as molas de bobina normalmente amplificam em vez de atenuarem.Esta capacidade é essencial para proteger estruturas altas das oscilações induzidas pelo vento, isolando grandes máquinas giratórias de forças de desequilíbrio de baixas RPM e desacoplando eletrônicos sensíveis das vibrações do tráfego terrestre.
• Segurança física à prova de vandalismo:Fixações de segurança resistentes a manipulações, construção densa de metal e arquitetura totalmente fechada resistem a desmontagem não autorizada, corte, intrometimento,e tentativas de impacto em instalações de acesso público ou remotasSem componentes de borracha ou polímeros expostos que possam ser cortados, queimados ou atacados quimicamente.
• Supressão de oscilação rápida:C/Cc > 15% da relação de amortecimento dissipa a energia de ressonância dentro de 2-3 ciclos de oscilação, evitando o acúmulo de vibração sustentada que leva à fadiga estrutural, ao afrouxamento da articulação de parafusos,e falhas de componentes eletrónicos no equipamento de infra-estruturas críticas.
• Vida útil sem manutenção:Ao contrário dos amortecedores hidráulicos que requerem mudanças de fluido ou monturas de borracha que precisam de substituição periódica devido ao arrastamento e envelhecimento,O JGX-1276D-280B totalmente metálico mantém propriedades mecânicas consistentes durante uma vida útil operacional de mais de 20 anos, sem intervenção de manutenção.
• Durabilidade em todos os climas:Resistência comprovada a mais de 1000 horas de exposição a spray de sal, radiação UV contínua, chuva ácida, ozono e crescimento biológico garante desempenho confiável em zonas costeiras, tropicais, desérticas,e ambientes árticos sem recintos de proteção.
• Isolamento multidirecional:A atenuação simultânea das vibrações nos eixos de compressão, de cisalhamento e de rolamento elimina a necessidade de retenções laterais separadas, reduzindo a complexidade da instalação e os potenciais pontos de falha do snubber.

Cenários de aplicação típicos

Opções de configuração de montagem

O JGX-1276D-280B suporta arranjos de montagem flexíveis para acomodar diversas restrições de instalação:

• Montador de compressão (vertical):Carga aplicada perpendicularmente ao plano do cabo - configuração padrão para bases de equipamento, pacotes de deslizamento e grupos geradores.
• 45° Montante de compressão:Orientação angular combinando componentes de isolamento verticais e horizontais ótimo para máquinas alternativas que produzam forças dinâmicas multidirecionais.
• Montante de corte/rolhamento (horizontal):Carga aplicada paralelamente ao plano do cabo ‡ recomendada para isolamento de equipamentos suspensos, amortecimento de suportes de tubulação e aplicações de retenção lateral.

Seleção da configuração do material

• Barras de retenção de aço inoxidável (padrão para o exterior):Recomendado para instalações costeiras, offshore e ao ar livre sem vigilância, onde tanto a exposição ambiental quanto a resistência a vandalismo são preocupações.
• Barras de retenção de alumínio anodizado duro (opcional para interiores):Peso mais leve com excelente protecção contra a corrosão da espessa camada de óxido anódico.e ambientes controlados onde a redução de peso é priorizada.

Garantia da qualidade e ensaios

Cada isolador JGX-1276D-280B é submetido a um protocolo de teste completo antes do envio:

• Medição estática da deflexão de carga em compressão, compressão de 45° e orientações de cisalhamento/rolhamento
• Caracterização da amortecimento através do método de decréscimo logarítmico em toda a gama de temperaturas nominal
• Inspecção dimensional de todas as posições dos furos de montagem, paralelamento das barras e geometria do laço do cabo
• Verificação da qualidade do tratamento de superfície, incluindo ensaios de espessura e adesão do revestimento
• Traçabilidade individual do número de série que liga cada isolador ao seu certificado de ensaio específico

Sobre a Xi'an Hoan Microondas Co., Ltd.

A Xi'an Hoan Microwave Co., Ltd. está na vanguarda da engenharia de isolamento de vibração desde 2005.e testes de precisão de desvio de carga para fabricar isoladores de cabos de arame que satisfaçam consistentemente as exigentes especificações de desempenho para aplicações de infraestrutura crítica em todo o mundo.

Com uma força de trabalho superior a 500 profissionais, nossa equipe de engenharia de aplicações fornece suporte pré-venda abrangente, incluindo cálculo de carga, otimização do padrão de montagem,e design de configuração personalizadoExportamos para mais de 35 países, servindo operadores de telecomunicações, autoridades ferroviárias, empresas de água, empresas de distribuição de energia, operadores marítimos,e empreiteiros de serviços de construção que dependem, isolamento de vibração sem manutenção.

Contacte os nossos especialistas em protecção de infraestruturas para discutir os seus requisitos de isolamento de baixa frequência.e propostas de configuração de montagem personalizadas para sua aplicação específica de proteção de equipamentos.
