JGX-0958D-108A Isolador de vibração de corda de arame pré-validado Modelos FEA

Isolador de vibração de cabo de aço JGX-0958D-108A: Controle de vibração de nível de engenharia com modelos de simulação validados

O que é um isolador de vibração de cabo de aço e como funciona?

Um isolador de vibração de cabo de aço é um dispositivo mecânico passivo que atenua a energia de vibração através do princípio deAmortecimento de fricção de Coulomb—fricção seca gerada entre fios de aço individuais à medida que a bobina do cabo flexiona sob carga. Ao contrário dos suportes elastoméricos (borracha) que convertem energia de vibração em calor dentro da matriz do material, o JGX-0958D-108A dissipa energia na interface microscópica entre seus 133 fios individuais (7 fios * 19 fios por fio), criando um mecanismo de amortecimento livre de manutenção e de partículas que não se degrada com o tempo ou com o ciclo de temperatura.

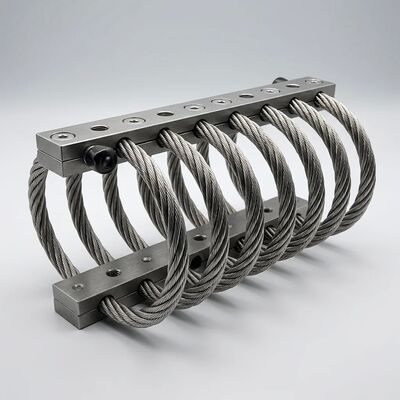

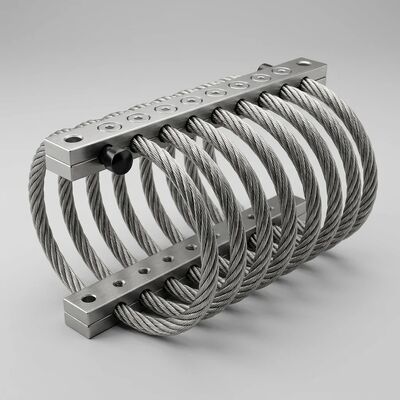

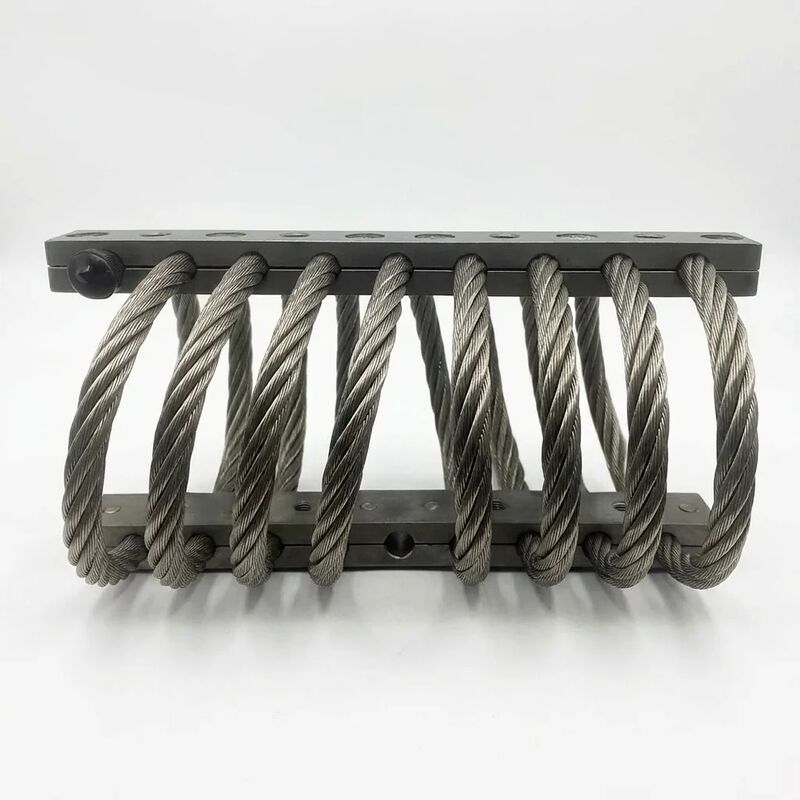

O JGX-0958D-108A consiste em três componentes: um cabo de aço inoxidável 304 7*19 enrolado helicoidalmente (diâmetro nominal de 6,4 mm, 8 laços ativos), blocos de fixação de liga de alumínio 6061-T6 superior e inferior com acabamento de superfície anodizada dura e quatro parafusos de fixação de aço inoxidável M10. Quando montada entre uma fonte de vibração e a estrutura protegida, a bobina do cabo de aço flexiona em resposta à excitação de entrada, gerando atrito controlado entre os fios que converte a energia cinética em calor insignificante, ao mesmo tempo que fornece rigidez (suporte de carga) e amortecimento (dissipação de energia) em um único elemento compacto.

Modelos FEA pré-validados: reduza seu ciclo de projeto em 2 a 3 semanas

Um dos desafios persistentes na seleção de isoladores de vibração é a lacuna entre os dados do catálogo e o desempenho instalado no mundo real. As classificações de carga estática informam se o isolador pode suportar o peso; eles não informam como ele se comportará dinamicamente em sua frequência de excitação específica, orientação de montagem e rigidez de fixação. Tradicionalmente, preencher essa lacuna requer solicitar amostras, construir dispositivos de teste, executar a caracterização da mesa agitadora e iterar – um processo que normalmente consome de 2 a 3 semanas por ciclo de projeto.

O JGX-0958D-108A resolve isso commodelos de simulação FEA pré-validadosincluídos como garantia de engenharia. Cada modelo foi correlacionado com dados de testes físicos de uma mesa agitadora eletrodinâmica de 6 DOF, alcançando precisão de simulação para medição dentro de ±5% para estes resultados principais:

• Curvas de carga-deflexão estáticasnas direções de carga de compressão, tração e cisalhamento
• Rigidez dinâmica (K*) e fator de perda (η)como funções da amplitude de excitação (0,1 mm a 2,0 mm pico a pico)
• Transmissibilidade (T)na faixa de frequência de 5 Hz a 500 Hz com carga nominal
• Forma e área do loop de histerese—correlacionando-se diretamente com a dissipação de energia por ciclo
• Fator de amplificação de ressonância (Q)para as três primeiras frequências modais

Esses modelos são entregues em um formato compatível com Ansys Mechanical, Abaqus e COMSOL Multiphysics, permitindo que sua equipe de dinâmica estrutural coloque o JGX-0958D-108A diretamente em um modelo de nível de sistema e avalie o desempenho do isolamento antes de se comprometer com a aquisição de hardware.

Serviço de engenharia reversa: uma metodologia sistemática de 4 fases

Quando o maquinário de produção depende de isoladores de vibração que não são mais fabricados – porque o fornecedor original descontinuou a linha de produtos, mudou suas ferramentas ou faliu – o proprietário do equipamento enfrenta um conjunto desagradável de escolhas: aceitar o desempenho de isolamento degradado devido a montagens antigas, encomendar um dispendioso reprojeto personalizado ou substituir a máquina inteira. A plataforma JGX-0958D-108A oferece uma quarta opção através do seu serviço integrado de engenharia reversa.

Fase 1: Metrologia e Documentação (3 a 5 dias úteis)

• Varredura a laser 3D do isolador existente para capturar a geometria do envelope externo com precisão de ±0,05 mm
• Medição da interface de montagem: diâmetro do furo do parafuso, espaçamento centro a centro, especificação da rosca e profundidade do rebaixamento
• Identificação de materiais por meio de análise XRF (fluorescência de raios X) para determinar o grau de liga do cabo de aço e a composição do bloco de fixação
• Documentação fotográfica da orientação da instalação, zonas livres adjacentes e quaisquer padrões visíveis de desgaste ou corrosão que informem o projeto de substituição

Fase 2: Caracterização de Desempenho (5–7 Dias Úteis)

• Teste de deflexão de carga estática em todos os três eixos de carga em uma máquina de teste universal com precisão de célula de carga Classe 0,5
• Caracterização dinâmica em um agitador eletrodinâmico: entrada senoidal varrida de 5 Hz a 500 Hz, medindo transmissibilidade e ângulo de fase
• Teste de resposta ao choque: entradas de pulso semi-senoidal em 15 g, 30 g e 50 g para capturar o comportamento de atenuação de choque do isolador
• Extração de loop de histerese em amplitudes de deslocamento de 0,5 mm, 1,0 mm e 2,0 mm para quantificar a dissipação de energia por ciclo

Fase 3: Correlação e Otimização FEA (5 a 7 dias úteis)

• Construção de um modelo FEA de alta fidelidade ajustado para corresponder às medições da Fase 2 com ±5%
• Otimização paramétrica do diâmetro do cabo de aço (faixa de 4,8 a 9,5 mm), contagem de bobinas (6 a 12 voltas) e geometria de fixação para obter desempenho equivalente ou melhorado dentro do mesmo envelope
• Previsão de vida em fadiga usando contagem de ciclos de chuva e regra de Miner, visando um mínimo de 10⁷resistência do ciclo na carga nominal

Fase 4: Qualificação e Entrega (10–15 Dias Úteis)

• Fabricação de 5 unidades protótipo JGX-0958D-108A configuradas de acordo com a especificação otimizada
• Testes dinâmicos consecutivos em relação ao isolador original na mesma configuração do shaker
• Entrega de um relatório de teste de qualificação comparando o desempenho original versus o desempenho de substituição em todos os parâmetros medidos
• Produção final e envio de isoladores de substituição certificados com documentação completa de rastreabilidade do material

Amortecimento sem partículas: por que a compatibilidade de salas limpas altera a equação de seleção

As classificações de salas limpas ISO 14644-1 impõem limites estritos à concentração de partículas transportadas pelo ar. Um único suporte vibratório elastomérico em uma fábrica de semicondutores Classe 5 (ISO 5 / FED STD 209E Classe 100) pode liberar partículas microscópicas de borracha suficientes ao longo de sua vida útil de 3 a 5 anos para desencadear excursões na contagem de partículas durante o monitoramento ambiental de rotina. Os isoladores de cabo de aço eliminam esse modo de falha no nível do componente.

O mecanismo de amortecimento do JGX-0958D-108A é puramente mecânico: como os 133 fios individuais de aço inoxidável dentro da construção do cabo 7*19 deslizam uns contra os outros durante a flexão, eles geram atrito controlado sem abrasão, sem derramamento e sem necessidade de lubrificação. Não há elementos elastoméricos, ligações adesivas, revestimentos que possam delaminar e nenhum material orgânico que possa liberar gases em ambientes de vácuo. A superfície anodizada dura dos blocos de fixação de alumínio 6061-T6 oferece resistência ao desgaste sem gerar pó de óxido de alumínio. Isso torna o JGX-0958D-108A adequado para:

• Fabricação de semicondutores:Steppers de wafer, ferramentas CMP (planarização química-mecânica), implantadores de íons e sistemas de rastreamento de litografia onde a contaminação por partículas abaixo de 0,1 μm pode causar perda de rendimento da matriz
• Produção farmacêutica:Isoladores de enchimento asséptico, pilhas de bandejas de liofilizadores, isolamento de vibração de prensas de comprimidos e montagens de sistemas de limpeza no local (CIP) expostos a repetidos ciclos de lavagem
• Óptica e fotônica:Mesas de interferômetro a laser, câmaras de revestimento óptico, torres de tração de fibra óptica e isolamento de montagem de telescópio, onde o acúmulo de partículas nas superfícies ópticas degrada a transmissão e aumenta a luz dispersa
• Microscopia eletrônica:Isolamento de colunas SEM e TEM onde o desfoque de imagem induzido por vibração e a contaminação da coluna induzida por partículas degradam a resolução
• Metrologia de precisão:Isolamento de base de granito de máquinas de medição por coordenadas (CMM), testadores de circularidade, perfilômetros de superfície e estações de calibração de blocos padrão

JGX-0958D-108A Especificação Técnica Completa

Como o JGX-0958D-108A se compara aos isoladores elastoméricos?

Perguntas frequentes

O que significa o número do modelo JGX-0958D-108A?O prefixo “JGX” identifica a família de produtos isoladores de cabo de aço do fabricante. “0958” é o código de tamanho e configuração para esta classe de envelope. “D” designa a configuração de montagem com braçadeira dupla (dois blocos de alumínio capturando a bobina do cabo de aço). “108" é a carga de compressão nominal em quilogramas. O sufixo “A” indica a configuração padrão com cabo SS304 e blocos de alumínio 6061-T6.

Posso usar o modelo FEA com meu software de simulação existente?Os modelos FEA pré-validados são entregues em um formato de arquivo neutro importável para Ansys Mechanical (v2021 R2+), Abaqus (6.14+), COMSOL Multiphysics (5.6+) e Nastran (via deck de dados em massa). Se sua equipe usa um solucionador diferente, entre em contato com nosso grupo de engenharia de aplicações para obter suporte à conversão de formato.

Quais são as informações mínimas necessárias para iniciar um projeto de engenharia reversa?Precisamos das dimensões do envelope do isolador existente (uma fotografia com uma referência de escala é muitas vezes suficiente para a avaliação inicial), uma estimativa da massa suportada e a frequência de vibração dominante ou velocidade de operação da máquina. A partir dessas três informações, nossa equipe de aplicações pode definir o escopo do projeto e fornecer uma cotação firme em até 2 dias úteis.

A superfície anodizada dura desgasta com o tempo?A camada anodizada dura Tipo III tem 25–50 μm de espessura e dureza Vickers de 350–400 HV. Em serviço industrial normal, a superfície do bloco de fixação que entra em contato com o cabo de aço sofre um desgaste insignificante porque a interface cabo-bloco é estática (sem movimento de deslizamento) – todo o movimento de amortecimento ocorre dentro da própria bobina do cabo de aço.
