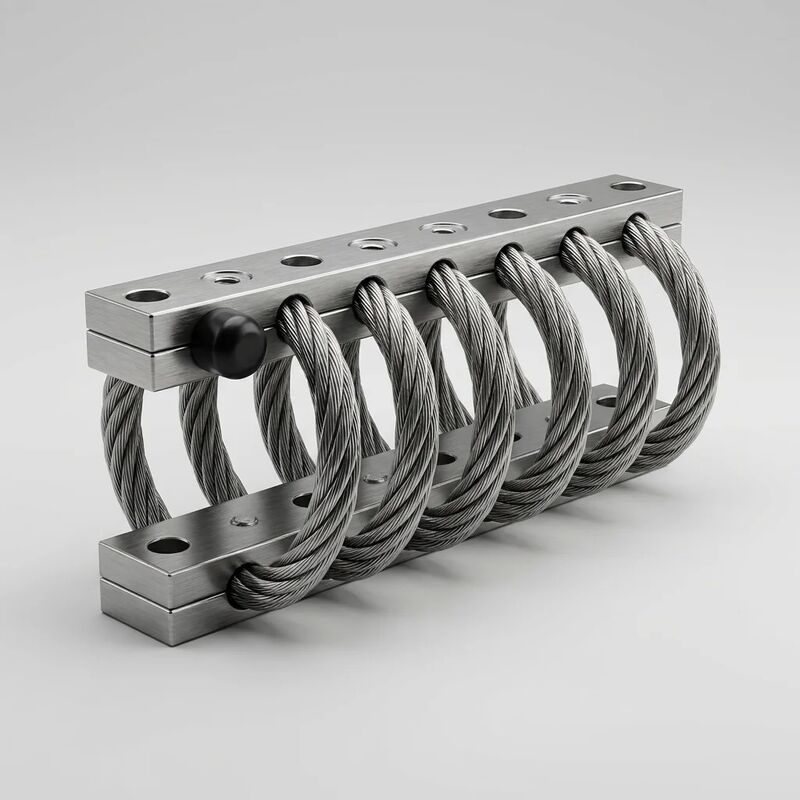

JGX-0956D-80A Isolador de vibração de corda de arame resistente à corrosão galvânica, endurecido por radiação para uso no espaço nuclear

Isolador resistente à corrosão galvânico da vibração da corda de fio JGX-0956D-80A

Desenvolvido especificamente paraambientes de montagem de metais diferentesonde a corrosão galvânica ameaça a integridade estrutural, este isolador apresenta uma construção totalmente passivada em aço inoxidável 316L – desde o núcleo helicoidal do cabo até as placas de base de montagem. Projetado e validado paraaplicações de alta radiação e temperaturas extremasna geração de energia nuclear, sistemas de lançamento aeroespacial e equipamentos submarinos profundos, oferece décadas de serviço livre de manutenção onde as montagens convencionais falham em poucos meses.

O que torna este isolador diferente

• Eliminação de corrosão galvânica:Ao construir cada componente metálico em aço inoxidável 316L passivado, esse projeto elimina a diferença de potencial eletroquímico que leva à corrosão galvânica. Quando aparafusados ​​a estruturas de casco de alumínio, estruturas de máquinas de aço ou suportes aeroespaciais de titânio, não são necessárias arruelas de isolamento de proteção ou revestimentos isolantes. Isto é validado pelos padrões de teste de corrosão galvânica ASTM G71.
• Arquitetura totalmente metálica tolerante à radiação:Com zero polímeros, elastômeros ou compostos orgânicos, este isolador suporta níveis de dose ionizante total (TID) superiores a 100 krad sem fragilização, liberação de gases ou perda de propriedades mecânicas. Isso o torna a única solução viável de controle de vibração parasistemas auxiliares de usinas nucleares, aceleradores lineares médicos e plataformas de barramento de satéliteonde a exposição à radiação é inevitável.
• Continuidade criogênica a alta temperatura:O design totalmente 316L mantém características de amortecimento consistentes desde temperaturas de nitrogênio líquido (-196°C) até operação sustentada de 350°C. Sem transição vítrea, sem amolecimento térmico, sem fragilidade em baixa temperatura – problemas inerentes aos isoladores elastoméricos que este design de metal evita completamente.
• Controle multieixo de carga útil pesada:A geometria helicoidal de 8 bobinas suporta 100 kg em compressão e 50 kg em cisalhamento, proporcionando uma taxa de amortecimento mínima de 18%. Este nível de dissipação de energia multieixo é crítico paragrandes skids de compressores, grupos geradores de turbina e suportes de motores marítimosonde os isoladores de eixo único deixam o equipamento vulnerável aos modos de vibração lateral e torcional.
• Confiabilidade vitalícia com intervenção zero:Nenhuma borracha para quebrar, nenhum fluido para vazar, nenhum torque para verificar. Após a instalação e o comissionamento, esta unidade não requer manutenção programada durante toda a sua vida útil — normalmente mais de 25 anos em aplicações industriais estacionárias. Isso reduz drasticamente o custo total de propriedade em comparação com suportes de borracha que exigem substituição a cada 3 a 7 anos.

Especificações Técnicas

Instalação e operação de longo prazo

A montagem requer ferramentas hexagonais padrão e hardware M10 ou M12. A placa de base 316L unificada elimina a necessidade de juntas de isolamento ou revestimentos dielétricos entre o isolador e a estrutura hospedeira. Para instalações externas ou submersas, a superfície passivada proporcionaresistência à corrosão equivalente a PREN ≥ 24, adequado para zonas de respingos de água do mar e atmosferas de processamento químico. Após o comissionamento, nenhuma atividade de manutenção é necessária – a inspeção visual a cada 24 meses é recomendada apenas para fins de documentação.

Cenários típicos de implantação

• Bomba de resfriamento de usina nuclear e grupos geradores a diesel de emergência
• Isolamento estrutural do barramento de satélite e montagem da roda de reação
• Isolamento da carga útil da nave espacial durante a subida do veículo lançador
• Suportes de chassi eletrônico para veículos operados remotamente (ROV) submarinos profundos
• Terapia médica de prótons e isoladores de pórtico de acelerador linear
• Compressor de plataforma offshore e montagens de skid de turbina a gás
• Agitador de planta de processamento químico e isolamento de centrífuga

Qualidade e Rastreabilidade

Cada isolador é serializado individualmente com rastreabilidade total do lote térmico do material. As curvas carga-deflexão são registradas e arquivadas para cada remessa. A fabricação é certificada paraISO 9001:2015. Mediante solicitação, fornecemos certificados de material EN 10204 Tipo 3.1, relatórios de passivação de superfície e registros de inspeção de corante penetrante para as placas de base 316L. Embalagem: selada a vácuo com cartões indicadores de umidade, acolchoada com espuma em caixas de parede dupla para exportação.

Perguntas frequentes

P: Como este isolador evita a corrosão galvânica em estruturas de alumínio?
R: Ao usar aço inoxidável 316L passivado para todo o isolador - incluindo as placas de base - não há junção de metal diferente para criar uma célula galvânica. A camada de passivação aumenta ainda mais a nobreza da superfície, eliminando o fator eletroquímico de corrosão, mesmo em atmosferas marinhas carregadas de sal.

P: O que acontece com o desempenho do amortecimento após a exposição à radiação?
R: Como o mecanismo de amortecimento é puramente mecânico (fricção de Coulomb entre fios de aço inoxidável), não há polímeros ou fluidos que se degradem sob a radiação. Os testes confirmam que a taxa de amortecimento e a capacidade de carga permanecem dentro de ±3% dos valores originais após exposição TID de 100 krad.

P: Esta unidade pode ser instalada ao ar livre sem proteção adicional?
R: Sim. A construção 316L passivada resiste à exposição contínua ao ar livre, incluindo névoa salina, chuva ácida e SO industrial₂atmosferas. Nenhuma pintura, revestimento ou abrigo é necessário. Para aplicações que envolvem imersão direta em água do mar, entre em contato com nossa equipe de engenharia para obter orientações específicas sobre profundidade e duração.
