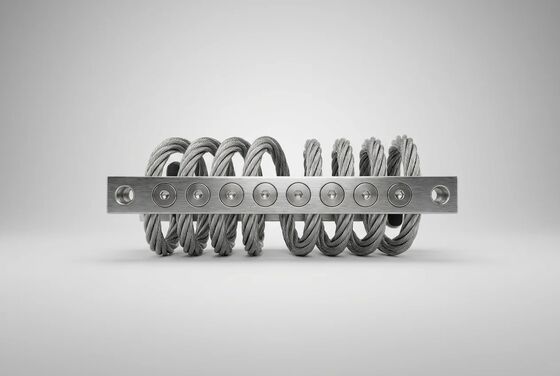

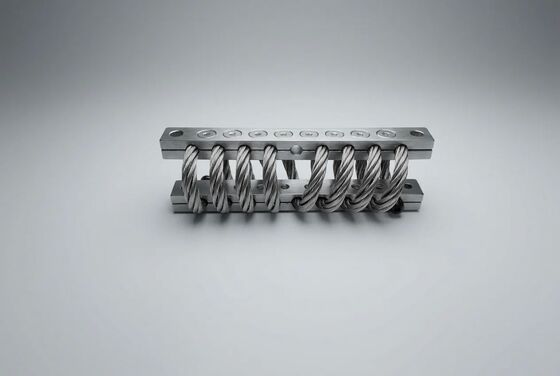

JGX-0648D-56A Isolador de vibração de corda de fio adaptativo de resposta dinâmica para montagem em matriz de múltiplos pontos escalável

Configuração de matriz multiponto escalável: metodologia de projeto

Equipamentos industriais de grande porte - Chillers HVAC de 3 a 6 metros de extensão, manipuladores de ar industriais de várias centenas de quilogramas, armários de transformadores,Os conjuntos de deslizamento de várias bombas não podem ser isolados com um único suporteO JGX-0648D-56A foi concebido paraimplantação de matriz multiponto, onde 4 a 24+ unidades individuais são coordenadas para gerir as vibrações de vários eixos, mantendo simultaneamente um alinhamento preciso do equipamento e uma repartição uniforme da carga.

Guia de seleção de topologia de matriz

Verificação da distribuição da carga

Para umN- equipamento de suporte de massa totalMcom coordenadas do centro de gravidade conhecidas (e_x,e_{- Sim.}) em relação ao centro geométrico da matriz, a carga estática em cada suporte individualIposicionados em coordenadas (x_I,- Sim._I) é calculado como:

F_I= (M · g / N) + (M · g · e_x· e_I- Sim._j2) + (M · g · e_{- Sim.}· x_I/ Σx_j2)

Para o melhor desempenho de amortecimento e vida útil, cada JGX-0648D-56A na matriz deve funcionar entre30% e 80% da carga estática nominalAs unidades carregadas com menos de 20% da capacidade nominal podem apresentar uma diminuição da eficácia de amortecimento de Coulomb em baixas amplitudes de vibração,como a pressão de contacto entre os filamentos é insuficiente para desenvolver a força de atrito totalPara aplicações com distribuição de carga muito desigual, podem ser especificadas matrizes híbridas que combinem diferentes diâmetros de fios de arame.

Orientação de montagem por posição da matriz

JGX-0648D-56A as unidades podem ser individualmente orientadas em cada posição do conjunto para corresponder à direção de vibração dominante nesse local:

• Compressão vertical (0°):Tem uma capacidade nominal de 56 kg. Dispõe de isolamento vertical máximo com rigidez lateral moderada. Especifica-se nas posições de carga primárias directamente sob os pés de montagem do equipamento.
• 45° de inclinação de montagem:Proporciona aproximadamente igual rigidez no eixo vertical e num eixo horizontal.Colocados estrategicamente em posições onde os equipamentos geram excitação vertical-lateral acoplada, impressoras de punção, e telas shaker são candidatos típicos.
• Cisa lateral (90°):Tem capacidade para 28 kg e proporciona isolamento do eixo horizontal dominante.Implementados como elementos estabilizadores nos cantos e bordas dos equipamentos para controlar oscilações e balanços sem adicionar uma rigidez vertical excessiva que comprometa o caminho de isolamento primário.
