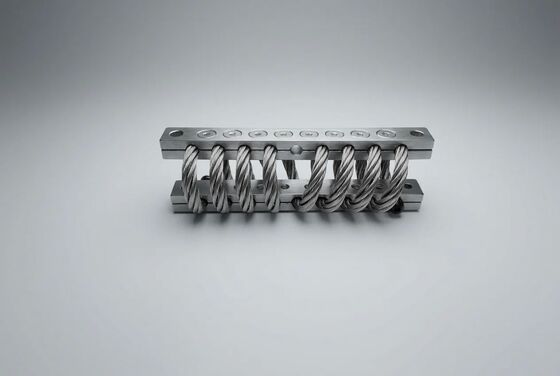

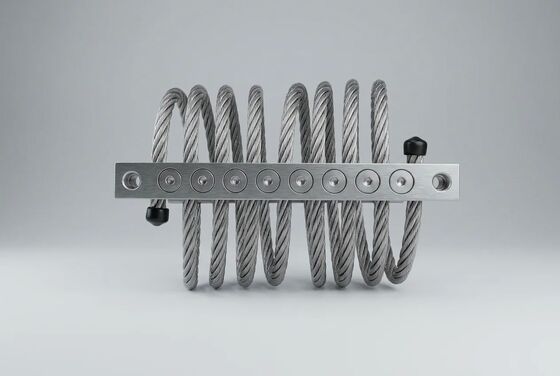

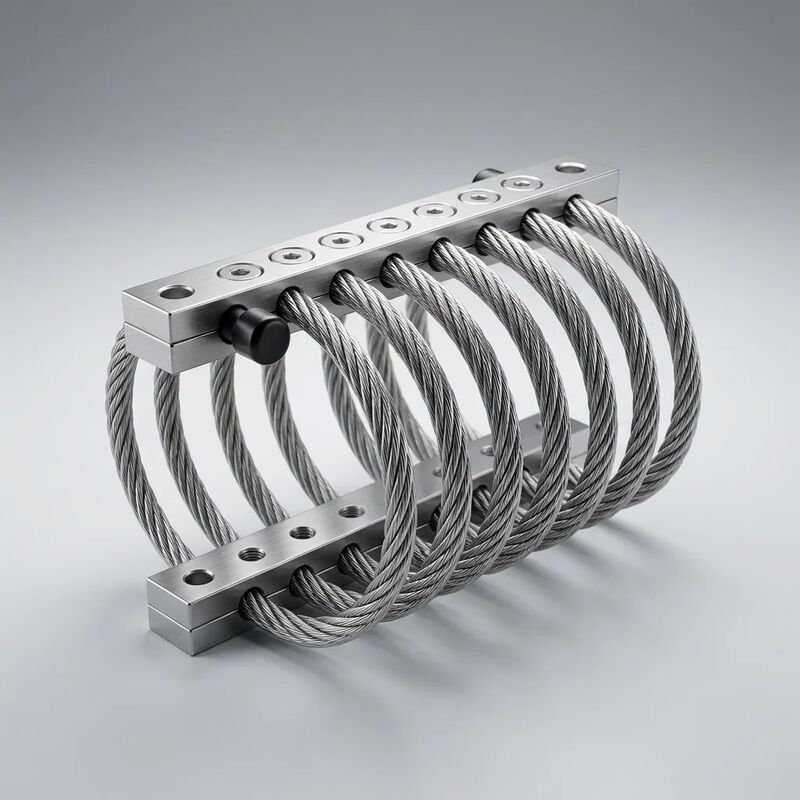

JGX-0648D-56A Isolador de vibração de corda de fio de aço inoxidável

Como funciona o amortecimento de microfricção entre fios

No centro do JGX-0648D-56A está um elemento de cabo de aço helicoidal fabricado com 7*19 fios de aço inoxidável de alta resistência. Quando a energia de vibração mecânica é transmitida através da montagem, os fios individuais dentro de cada fio deslizam contra os fios adjacentes no nível microscópico. EsseAmortecimento de Coulomb (fricção seca)O mecanismo converte energia cinética em energia térmica de baixo grau - sem fluidos hidráulicos, compostos elastoméricos ou sistemas de controle eletrônico ativos.

Três fatores de engenharia definem o envelope de desempenho de amortecimento:

• Contagem de fios e geometria de configuração:A construção do cabo de aço 7*19 fornece 133 fios individuais no total, criando milhares de interfaces de microfricção por laço helicoidal. Cada interface é ativada em um limite de amplitude de vibração diferente, proporcionando cobertura de amortecimento de banda larga, desde microdeformação até deflexão nominal total.
• Benefício do diâmetro do fio de 6,4 mm:Em comparação com diâmetros menores de cabos de aço de 3,2 mm ou 4,8 mm, a seção transversal de 6,4 mm fornece área de contato proporcionalmente maior entre os fios, resultando em maior dissipação de energia por ciclo e maior capacidade de carga estática – fundamental para equipamentos industriais de serviço médio, como bombas de 15 a 50 kW e conjuntos de compressores.
• Calibração de pré-carga helicoidal:A geometria da barra de fixação aplica uma pré-compressão precisa à hélice do cabo durante a montagem. Isso define a rigidez estática da linha de base e garante que o limite de amortecimento de Coulomb se encaixe de forma confiável em amplitudes de excitação tão baixas quanto 0,05 mm – bem dentro dos níveis de vibração gerados pelas frequências dos rolamentos do motor elétrico e pelas frequências de passagem das pás do impulsor da bomba.
• Engenharia de Superfície de Fio:Um tratamento de passivação controlada após a trefilação preserva a microrrugosidade natural (Ra 0,4–0,8 µm) da superfície do aço inoxidável, o que é essencial para manter coeficientes de atrito consistentes em toda a faixa de temperatura operacional de -40°C a +150°C.

Ao contrário dos amortecedores de fluido viscoso que sofrem degradação da vedação e mudanças de viscosidade dependentes da temperatura, ou montagens elastoméricas que sofrem deformação por fluência e compressão, o sistema de amortecimento todo em metal JGX-0648D-56A permanece estável durante milhões de ciclos sem manutenção.
