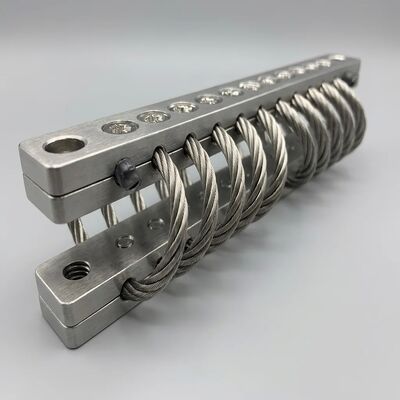

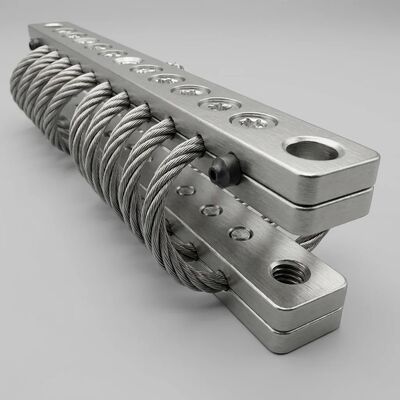

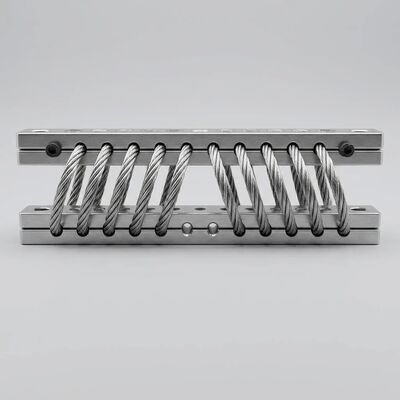

JGX-0480D-61A Isolador de vibração de corda de fio adaptativo de resposta dinâmica para montagem em matriz multiponto escalável

JGX-0480D-61A Isolador de vibração de corda de fio adaptativo de resposta dinâmica para montagem em matriz multiponto escalável

Marca: Hoan
Número do modelo: JGX-0480D-61A
Quantidade mínima: 10 peças
Condições de pagamento: L/C,D/A,D/P,T/T,Western Union
Informações pormenorizadas
Lugar de origem:
Shanxi, China
Certificação:
ISO 9001:2015, CE, RoHS
Modelo:
JGX-0480D-61A
Material:
Aço inoxidável 304/316
Diâmetro do cabo de aço:
4,8mm
Número de fios:
Construção 7x19
Faixa de carga:
0,45 - 61 kg por montaria
Frequência natural:
5-8Hz
Temperatura operacional:
-40 ° C a +150 ° C.
Tipo de resposta:
Dinâmica Adaptativa/Mudança de Carga
Configuração da matriz:
Multiponto Escalável
Orientação da montagem:
Vertical, Horizontal, Ângulo de 45°
Aplicativo:
Máquinas de velocidade variável, plataformas multieixos, automação industrial
Destacar:

Resposta dinâmica adaptativa

,

mudança de cargas

,

configuração de matriz de múltiplos pontos escalável

Descrição do produto

JGX-0480D-61A — Isolamento adaptativo de vibração para ambientes de máquinas complexas

Quando as cargas do equipamento mudam durante a operação – compressores acelerando, bombas passando por transientes de fluxo, transportadores transportando cargas úteis variáveis ​​– a curva de rigidez progressiva do JGX-0480D-61A se ajusta automaticamente para manter o isolamento ideal. Seu formato compacto também permite configurações de array multiponto escaláveis ​​para máquinas de grande porte.

Compreendendo a resposta dinâmica adaptativa

Isoladores lineares convencionais – molas helicoidais, almofadas de borracha, foles pneumáticos – são projetados em torno de um único “ponto de projeto” de carga. Saia dessa janela estreita e o desempenho do isolamento degradará rapidamente. O JGX-0480D-61A emprega uma abordagem fundamentalmente diferente através de seucaracterística de rigidez de endurecimento não linear.

A hélice do cabo de aço se comporta como uma mola de amolecimento em baixa deflexão (proporcionando alto isolamento de distúrbios de pequena amplitude e alta frequência, como ruído do rolamento do motor) e transiciona para uma mola de endurecimento em deflexões maiores (evitando deslocamento excessivo sob choque ou sobrecarga transitória). Essa resposta de regime duplo é intrínseca à geometria – não é necessário nenhum controlador, sensor ou atuador externo.

Cenários de carga variável onde a resposta adaptativa se destaca

  • Compressores de velocidade variável:À medida que a velocidade de rotação percorre a banda de ressonância do isolador durante a aceleração e a desaceleração, a rigidez não linear evita o acúmulo de amplitude que ocorreria com uma mola de taxa fixa.
  • Máquinas de dosagem / enchimento:A massa do equipamento muda de 30 a 60% durante um único ciclo de produção. O JGX-0480D-61A mantém a transmissibilidade abaixo de 1,5 em toda a faixa de massa.
  • Bancadas de teste de motor:Transientes rápidos de aceleração geram excitação de banda larga. O amortecimento Coulomb de cabo de aço dissipa energia em todos os modos simultaneamente - algo que os amortecedores de massa sintonizada não conseguem alcançar.
  • Skids de gerador móvel:A vibração de transporte (baixa frequência, alta amplitude) e a vibração operacional (maior frequência, menor amplitude) requerem diferentes estratégias de isolamento. A curva de rigidez de regime duplo lida com ambos sem ajuste manual.

Para engenheiros de projeto, o JGX-0480D-61A é fornecido com um conjunto completorelatório de caracterização de deflexão de cargacobrindo três orientações de montagem (compressão vertical, inclinação de 45° e cisalhamento lateral), permitindo modelagem precisa de elementos finitos do sistema de isolamento completo antes da aquisição.

Guia de configuração de array multiponto escalável

Grandes pacotes de equipamentos – chillers HVAC, manipuladores de ar industriais, gabinetes de transformadores, skids de bombas – raramente ficam em um único isolador. O JGX-0480D-61A foi projetado desde o início paraimplantação de array multiponto, onde de 4 a 24+ unidades trabalham juntas para gerenciar a vibração multieixo e manter o alinhamento do equipamento.

Princípios de layout de array

Configuração Tamanho típico da matriz Melhor para
Quatro cantos (simétrico) 4 unidades Máquinas de base quadrada, centro de gravidade equilibrado
Perímetro (Retangular) 6–8 unidades Equipamento de base longa com carregamento lateral
Grade (distribuída) 9–16 unidades Máquinas de grande superfície, equipamentos de mezanino
Bloco de Inércia (Alta Massa) 12–24+ unidades Bases de inércia de concreto, instalações com classificação sísmica

Cálculo de distribuição de carga

Por umN- conjunto de unidades que suporta equipamentos de massa totalMcom deslocamento do centro de gravidadee, a carga em cada montagemeuna posição (xᵢ, yᵢ) é:

Fᵢ = (M * g / N) + (M * g * eₓ * yᵢ / Σyⱼ²) + (M * g * eᵧ * xᵢ / Σxⱼ²)

Cada montagem na matriz deve operar entre30% e 80% de sua carga estática nominalpara garantir que o cabo de aço mantenha pré-carga suficiente para engate de microfricção, deixando espaço livre para excursões dinâmicas. Suportes pré-carregados com carga insuficiente (abaixo de 20% da classificação) podem apresentar eficácia de amortecimento reduzida em amplitudes baixas.

Estratégia de orientação de montagem

As unidades JGX-0480D-61A podem ser instaladas em três orientações principais, selecionáveis ​​individualmente por posição do array:

  • Compressão Vertical (0°):Capacidade máxima de carga, isolamento do eixo primário. Padrão para equipamentos montados em base.
  • 45° Inclinado:Rigidez igual na direção vertical e em uma direção horizontal. Ideal para equipamentos que geram vibrações verticais e laterais (compressores alternativos, puncionadeiras).
  • Cisalhamento lateral (90°):Isolamento horizontal dominante. Usado como suportes estabilizadores nos cantos do equipamento para controlar a oscilação sem comprometer o isolamento vertical.

Aplicações industriais e referências de dimensionamento

🏭 Fabricação Industrial

  • Isolamento do centro de usinagem CNC
  • Contenção de vibração da prensa de estampagem
  • Montagem de máquina de moldagem por injeção
  • Pedestais de linha de montagem automatizada

❄️ HVAC e serviços de construção

  • Isolamento do chiller e da torre de resfriamento
  • Montagens de base da unidade de tratamento de ar (AHU)
  • Contenção sísmica de equipamentos de telhado
  • Desacoplamento de vibração do patim da bomba

⚡ Potência e Energia

  • Isolamento do grupo gerador diesel
  • Amortecimento de vibração do transformador
  • Proteção do gabinete de manobra
  • Montagem de equipamentos auxiliares de turbina

🚢 Transporte e Marinha

  • Suportes de motor para embarcações comerciais
  • Isolamento HVAC de veículos ferroviários
  • Montagem da cabine do operador de guindaste portuário
  • Skids para equipamentos de plataforma offshore

Para aplicações fora da faixa de carga padrão, estão disponíveis montagem paralela de múltiplas unidades ou diâmetros de cabo de aço personalizados. Entre em contato com nossa equipe de engenharia para informar a massa do seu equipamento, dimensões da área ocupada e frequências de excitação dominantes.

Melhores práticas de instalação

  1. Planicidade da superfície:As almofadas de montagem devem ser planas dentro de 1 mm por 300 mm. Use pacotes de calços (aço inoxidável, incrementos de 0,5 mm) para corrigir irregularidades da superfície — nunca use o próprio isolador para preencher lacunas de altura.
  2. Torque do fixador:Parafusos M6: 9–11 N·m. Parafusos M8: 22–25 N·m. Aplique trava-rosca de resistência média (resistência média, por exemplo, trava-rosca anaeróbico) para instalações sujeitas a vibração contínua.
  3. Verificação de alinhamento:Após o torque, verifique se a hélice do cabo de aço não está visivelmente deformada ou inclinada para um lado. Um formato de hélice uniforme indica carregamento adequado e centralizado.
  4. Continuidade de Aterramento:A construção toda em metal proporciona ligação elétrica inerente entre o equipamento e a fundação. Verifique a continuidade ≤ 0,1 Ω se especificada para a instalação.
  5. Cronograma de inspeção:Inspeção visual em intervalos de 6 meses. Verifique se há: fixadores soltos (marcas de testemunha de faixa de torque), corrosão superficial em unidades não 316L em serviço externo, acúmulo de detritos nas ranhuras helicoidais.

Especificações de referência rápida

Parâmetro Valor
Modelo JGX-0480D-61A
Diâmetro do cabo de aço 4,8mm
Construção de fios 7*19
Opções de materiais AISI 304 / AISI 316L
Faixa de carga (compressão) 0,45 – 61 kg por montaria
Faixa de carga (45° inclinado) 0,30 – 45 kg por montaria
Frequência Natural (Carga Nominal) 6 – 8Hz
Taxa de amortecimento 0,10 – 0,20 (viscoso equivalente)
Faixa de temperatura -70°C a +260°C
Isolamento a 20 Hz ≥ 90%
Peso de montagem 0,35 – 0,50kg
Tamanho do fixador M6/M8

Pronto para especificar?

Nossos engenheiros de aplicação podem fornecer umanálise personalizada de deflexão de cargapara a configuração específica do seu equipamento — incluindo otimização de matriz multiponto, recomendações de orientação e curvas de transmissibilidade previstas. Prazo de entrega padrão: 3 a 7 dias úteis para configurações de estoque, 15 a 25 dias úteis para quantidades de produção.

Envie hoje mesmo as especificações do seu equipamento para uma análise gratuita do sistema de isolamento.
