JGX-0480D-61A Isolador de vibração de fio de aço inoxidável para proteção sísmica

Name: JGX-0480D-61A Isolador de vibração de fio de aço inoxidável para proteção sísmica
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: JGX-0480D-61A
Availability: InStock

Marca:	Hoan
Número do modelo:	JGX-0480D-61A
Quantidade mínima:	10 peças
Condições de pagamento:	L/C,D/A,D/P,T/T,Western Union

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

Shanxi, China

Certificação:

ISO 9001:2015, CE, RoHS

Modelo:

JGX-0480D-61A

Material:

Aço inoxidável 304/316

Diâmetro do cabo de aço:

4,8mm

Número de fios:

Construção 7x19

Faixa de carga:

0,45 - 61 kg por montaria

Frequência natural:

5-8Hz

Temperatura operacional:

-40 ° C a +150 ° C.

Umedecendo o tipo:

Microfricção entre fios

Classificação de lavagem:

Alta Pressão / Seguro Cáustico

Certificação Sísmica:

Compatível com IBC/ASCE 7

Tipo de montagem:

Compatível com matriz multiponto

Aplicativo:

HVAC, Geradores, Bombas, Suporte Sísmico

Destacar:

Tecnologia de amortecimento de microfricção entre fios

isolador seguro cáustico de lavagem de alta pressão

suporte de proteção contra terremotos sísmicos certificado

Descrição do produto

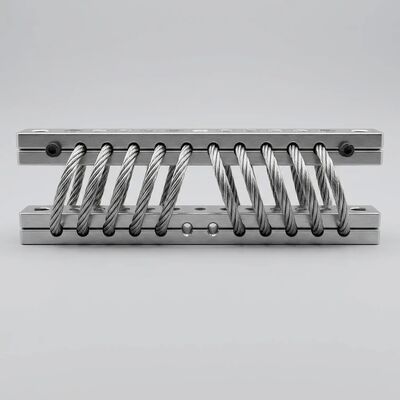

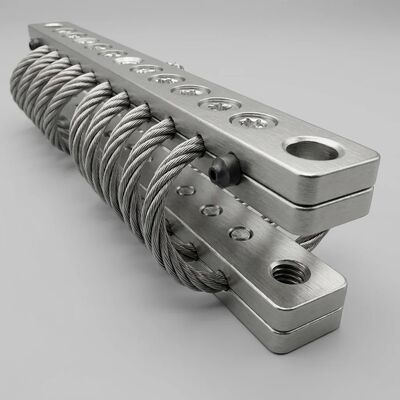

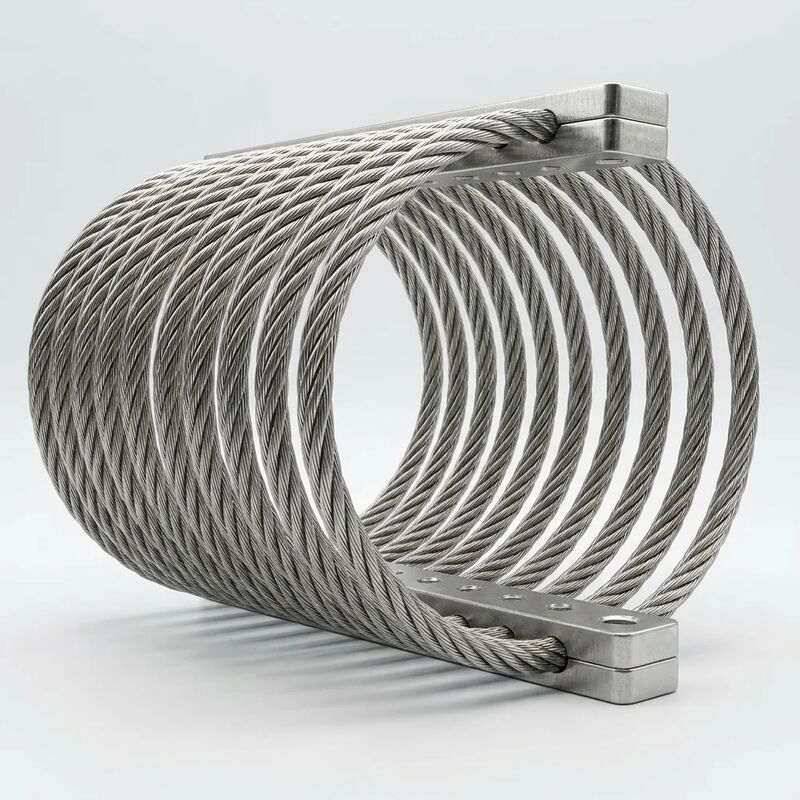

JGX-0480D-61A - Isolador de vibração de fio de precisão

Projetado com tecnologia de amortecimento de micro-fricção entre filamentos, o JGX-0480D-61A oferece atenuação de vibração sem manutenção para equipamentos industriais que operam em ambientes exigentes.A construção totalmente de aço inoxidável garante a imunidade à corrosão durante toda a vida útil.

Como funciona o amortecimento de micro-fricção entre fios

No núcleo do JGX-0480D-61A encontra-se um elemento de corda helicoidal fabricado a partir de múltiplos fios de arame de aço inoxidável de alta resistência.Filamentos individuais deslizam uns contra os outros a nível microscópicoIsto.Diminuição de Coulomb (a fricção seca)Mecanismo que converte energia cinética em energia térmica de baixo grau, sem necessidade de fluidos hidráulicos, compostos elastoméricos ou sistemas de controlo activo.

Três fatores definem o desempenho de amortecimento:

Contagem de filamentos e geometria de colocação:A construção da corda de fio 7 * 19 maximiza os pontos de contato entre filamentos por unidade de comprimento, criando milhares de interfaces de micro-fricção que se ativam em diferentes amplitudes de vibração.
Revestimento da superfície do fio:Um tratamento de passivação controlada preserva a micro-ruidez natural do fio de aço inoxidável desenhado,que é essencial para coeficientes de atrito de Coulomb consistentes em toda a faixa de temperatura de funcionamento.
Precarga helicoidal:A geometria da barra de fixação aplica uma pré-compressão calibrada à hélice da corda, definindo a rigidez estática de base e assegurando que o limiar de amortecimento se envolva em baixos níveis de excitação.

Ao contrário dos amortecedores viscosos que sofrem de fugas de fluido e mudanças de viscosidade dependentes da temperatura, o sistema de amortecimento totalmente metálico no JGX-0480D-61A permanece estável de-70°C a +260°Ce requer zero manutenção durante a sua vida útil.

Seleção de materiais e protecção contra a corrosão

O JGX-0480D-61A é fabricado a partir deAço inoxidável AISI 304de série, comAISI 316LTodos os componentes metálicos ̇ cordas de arame, barras de fixação, suportes de montagem,e elementos de fixação ️ compartilham a mesma qualidade de material para eliminar o risco de corrosão galvânica.

Componente	Grau normal	Grau opcional	Revestimento de superfície
Helix de corda de arame	AISI 304	AISI 316L	Passivados e Eletropolidos
Barras de fixação	AISI 304	AISI 316L	Passivo
Base de montagem	AISI 304	AISI 316L	Passivo
Ferramentas de fixação	A2-70 SS	A4-80 SS	Passivo

Esta estratégia de material permite que o JGX-0480D-61Aprotocolos de lavagem a alta pressãoexposição a agentes de limpeza cáusticos comuns (soluções de hidróxido de sódio até 5%,Desinfetantes de amónio quaternário) e desinfetantes oxidantes (ácido peracético), vapor de peróxido de hidrogénio) não compromete a integridade estrutural ou o desempenho de amortecimento.

Quadro de avaliação e certificação de qualificações

Cada lote de produção JGX-0480D-61A é submetido a um protocolo de verificação em vários pontos:

Curva de desvio de carga estática:Gráfico de força versus deslocamento de 0 a 150% de carga nominal em modos de compressão, cisalhamento e acoplamento a 45°. Linearidade da rigidez verificada em relação às curvas de referência principais.
Análise da transmissão dinâmica:Excitação de varredura sinusoidal de 3 Hz a 200 Hz a 0,5 g de entrada.
Caracterização da amortecimento:Método de largura de banda de meia potência aplicado a cada pico de ressonância para calcular a relação de amortecimento viscoso equivalente (alvo: 0,10 ∼ 0,20).
Exposição ao sal:Spray de sal neutro ASTM B117 durante 500 horas no AISI 304, mais de 1000 horas no AISI 316L ̇ sem ferrugem vermelha, profundidade de fossa inferior a 0,05 mm.
Endurance Cíclica:106 ciclos a ± 100% de deformação nominal a 5 Hz. A deriva da rigidez deve permanecer dentro de ± 10% do valor inicial; não é permitida a ruptura de fios ou a separação de fios.

Certificações:Sistema de gestão da qualidade ISO 9001:2015. Documentação de conformidade do produto disponível para a marcação CE (Directiva 2006/42/CE da UE relativa às máquinas) e RoHS (2011/65/UE).Testes de qualificação sísmica por IBC 2024 e ASCE 7-22 disponíveis mediante pedido de projeto.

Ficha técnica de dados

Parâmetro	Especificações
Modelo	JGX-0480D-61A
Diâmetro da corda de fio	4.8 mm.
Construção de estruturas	7 * 19 (7 fios, 19 fios cada)
Material (norma)	Aço inoxidável AISI 304
Material (facultativo)	Aço inoxidável AISI 316L
Carga estática nominal (compressão)	0.45 ?? 61 kg por montura
Carga estática nominal (45° de montagem)	0.30 ¢ 45 kg por montura
Carga estática nominal (lateral)	0.20 30 kg por montura
Frequência natural (a carga nominal)	6 ¢ 8 Hz
Relatório de amortecimento equivalente	0.10 ¢ 0.20
Amplificação dinâmica em ressonância	≤ 4.0
Intervalo de temperatura de funcionamento	-70°C a +260°C
Eficiência de isolamento (a 20 Hz)	Atenuação das vibrações ≥ 90%
Peso do monte (aprox.)	0.35 0,50 kg
Dimensão do parafuso	M6 ou M8 (específico da aplicação)
Design da Vida	Mais de 20 anos (carregado adequadamente, interior/exterior)

Precisão de fabricação e controlo de qualidade

Cada isolador JGX-0480D-61A é fabricado em estações de formação de fios controladas por CNC que mantêm o passo e o diâmetro da hélice dentro de uma tolerância de ±0,3 mm.Profissionais de ranhuras de barra de fixação são usinados para combinar com a geometria da hélice da corda, assegurando uma pressão de contacto uniforme ao longo de todo o comprimento da fixação este é fundamental para um desempenho de amortecimento consistente de unidade para unidade.

Os pontos de controlo de inspecção em curso incluem:

Verificação da resistência à tração dos fios de entrada (alvo: ≥ 1,570 MPa UTS por ASTM A313)
Medição a laser da geometria da hélice na estação de formação
Verificação do binário de fixação com chave de binário calibrada (precisão de ± 5%)
Inspeção visual a 100% para detectar defeitos de superfície, dobras de arame ou descolocação de fios
Amostragem de rigidez estática a nível de lote (AQL 1.0, nível de inspecção normal II de acordo com a norma ISO 2859-1)

A conclusão

O JGX-0480D-61A representa um isolador de fio de linha de linha líder na sua categoria para engenheiros que necessitam dedados de desempenho documentados,rastreabilidade dos materiais, eConfiabilidade a longo prazoO seu mecanismo de amortecimento de micro-fricção entre filamentos oferece uma vantagem fundamental em relação às alternativas elastoméricas: zero arrasto, zero descarga,e zero manutenção durante décadas de operação contínua.

Solicite uma folha de dados, modelo CAD 3D ou curva de desvio de carga personalizada para sua aplicação hoje.
