JGX-0400D-26A Isolador de vibração de cabo de fio pré-esforçado, consistência uniforme de lote, aterramento elétrico, blindagem EMI

Isolador de vibração de cabo de aço JGX-0400D-26A - pré-esforçado de fábrica com caminho de aterramento integrado

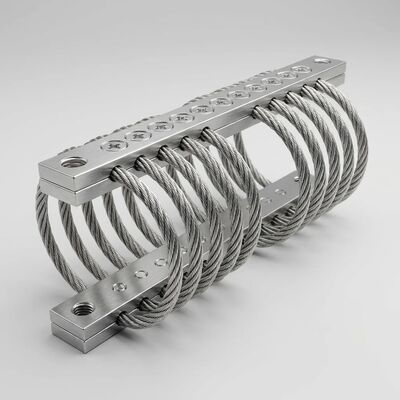

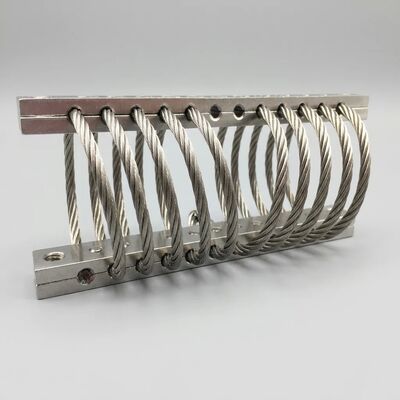

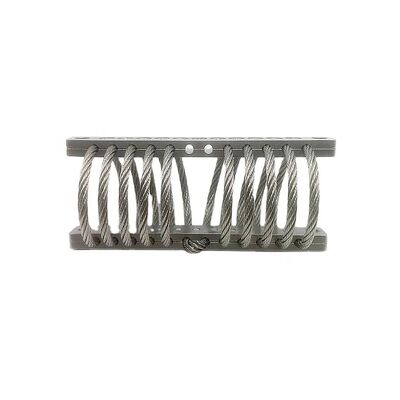

OJGX-0400D-26Aé um isolador de vibração de cabo de aço de carga útil média a pesada construído em umNúcleo do cabo de aço inoxidável 304 com 4,0 mm de diâmetroem um arranjo simétrico de 8 loops, classificado de fábrica paraaté 26 kg de carga estática por montagem. Cada seção transversal do laço contém 133 fios individuais em uma configuração de 7*19 fios, presos entre barras de liga de alumínio usinadas em CNC. A característica definidora deste modelo é a suaProtocolo de pré-esforço 100% de fábrica: cada unidade passa por mais de 100 inversões de carga a 150% da capacidade nominal antes da inspeção final, assentando permanentemente a estrutura do cabo multifios em sua geometria operacional estável. Isto elimina o período de acomodação no local comum para montagens de cabos de aço não calibrados e garante que quaisquer duas unidades extraídas de lotes de produção separados entreguemresposta dinâmica idêntica. Além disso, a construção toda em metal preserva a continuidade elétrica do chassi à base – uma consideração crítica para gabinetes de equipamentos eletrônicos que devem manter uma referência de aterramento unificada em interfaces isoladas contra vibração.

Fabricação Pré-Estressada e Consistência Uniforme de Lote

Os isoladores de cabo de aço dependem do atrito Coulomb entre fios para dissipação de energia. Quando recém-montados, os fios individuais dentro de cada fio 7*19 ainda não encontraram suas posições de equilíbrio de assentamento - micro-intervalos e distribuições desiguais de pressão de contato fazem com que as primeiras centenas de ciclos operacionais apresentemrigidez à deriva e amortecimento variável. O JGX-0400D-26A resolve isso na fonte:

• Protocolo de pré-carregamento de fábrica:Cada isolador é montado em um dispositivo de teste servo-hidráulico e submetido a um mínimo de 100 ciclos de deslocamento senoidal a ±60% da deflexão nominal máxima, correspondendo a aproximadamente 150% da carga nominal. Essa sobrecarga controlada força cada fio de fio a seu estado de contato tribológico estável – o mesmo estado que eventualmente alcançaria após semanas de operação em campo, mas alcançado em minutos sob controle de laboratório
• Portão Dimensional Pós-Ciclo:Após o pré-esforço, cada unidade passa por uma inspeção de medição por coordenadas onde a altura livre, a simetria do laço e a planaridade da barra de montagem são verificadas em relação aos valores de referência mestres. A janela de aceitação é de ±0,3 mm em todas as dimensões críticas. As unidades fora da tolerância são recicladas ou descartadas – elas nunca chegam ao estoque
• Validação estatística de lote:De cada lote de produção de 100 unidades, uma amostra aleatória de 5 isoladores passa por caracterização dinâmica completa em uma mesa agitadora controlada. A frequência natural (alvo 6–12 Hz, dependente da carga), a taxa de amortecimento (mínimo 15%) e a transmissibilidade na ressonância são medidas e registradas. O coeficiente de variação entre amostras é mantido abaixo de 3%, permitindo que os projetistas de equipamentos especifiquem um único número de peça com confiança de que o desempenho em campo será uniforme
• Rastreabilidade Individual:Cada isolador recebe um código de lote gravado a laser vinculado aos dados específicos do ciclo de pré-tensão e ao registro de inspeção dimensional. Para clientes em setores regulamentados, esta rastreabilidade completa suporta requisitos de auditoria e protocolos de análise de falhas

Aterramento elétrico inerente e integração de blindagem EMI/RFI

A embalagem do equipamento eletrônico apresenta um conflito persistente: o isolamento de vibração requer o desacoplamento mecânico entre o chassi do equipamento e a estrutura de montagem, mas a compatibilidade eletromagnética requer uma referência de aterramento contínua e de baixa impedância entre as mesmas duas superfícies. Os isoladores elastoméricos criam um circuito aberto que deve ser conectado com tiras de aterramento dedicadas – adicionando peças, mão de obra e possíveis modos de falha. O JGX-0400D-26A resolve isso através de sua arquitetura totalmente metálica:

• Caminho Mecânico Condutivo:O cabo de aço inoxidável 304 mantém contato direto metal com metal com as barras de fixação de alumínio nas interfaces de montagem superior e inferior. Embora a resistividade em massa do aço inoxidável (aproximadamente 7,2 * 10⁻⁷ Ω·m) limite a capacidade deste caminho como condutor primário de corrente de falta, ele fornece continuidade mais do que adequada para evitar as condições de solo flutuante que acoplam capacitivamente o ruído de comutação em front-ends analógicos sensíveis e estágios de entrada ADC
• Superfície de pouso da junta EMI:A superfície plana e usinada de cada barra de fixação fornece um plano de montagem ideal para juntas EMI condutivas – malha de arame tecido, dedo ou perfis de elastômero condutivo. A junta é comprimida entre a barra isoladora e a parede do invólucro, mantendo a continuidade da gaiola de Faraday que, de outra forma, seria quebrada pela lacuna física na interface de isolamento. Nenhum jumper de ligação separado é necessário
• Compatibilidade Galvânica:O par de materiais de aço inoxidável com alumínio, combinado com o acabamento superficial eletropolido que remove o ferro livre das superfícies dos fios, resiste à corrosão galvânica em todas as condições atmosféricas industriais e marítimas normais. Para aplicações que exigem isolamento elétrico total em vez de continuidade, as barras de fixação podem ser especificadas com anodização rígida – entre em contato com nossa equipe de aplicações para discutir sua estratégia de aterramento específica

Condutividade térmica e envelhecimento térmico zero

A temperatura é o acelerador dominante da degradação do polímero. A relação de Arrhenius determina que cada aumento de 10°C duplica aproximadamente a taxa de envelhecimento termo-oxidativo em elastômeros. Em termos práticos, um suporte de borracha classificado para 5 anos a 25°C pode falhar em menos de 6 meses a 85°C – uma temperatura facilmente alcançada dentro de gabinetes de máquinas industriais, gabinetes externos expostos à energia solar e compartimentos adjacentes ao motor. O JGX-0400D-26A é estruturalmente incapaz deste modo de falha:

• Caminho Térmico Metálico:O aço inoxidável 304 apresenta condutividade térmica de aproximadamente 16 W/m·K. Embora modesto em comparação com o alumínio (205 W/m·K) ou o cobre (401 W/m·K), ainda é duas ordens de grandeza superior aos 0,1–0,3 W/m·K típicos dos compostos de borracha preenchidos. O núcleo do cabo de aço funciona como uma ponte térmica distribuída, conduzindo o calor do flange de montagem do equipamento para a estrutura de base, em vez de prendê-lo na interface
• Estabilidade em toda a gama:O envelope operacional nominal do isolador varia de -40°C a +200°C continuamente sem redução de capacidade. Dentro de toda esta faixa, a variação da rigidez dinâmica é inferior a 8% – atribuível inteiramente à pequena dependência da temperatura do módulo de elasticidade do aço inoxidável. Em comparação, um composto de borracha natural típico endurece entre 300 e 500% quando resfriado de 25°C a -30°C.
• Sem vias de degradação do polímero:Não há ligações duplas carbono-carbono para oxidar, nem moléculas plastificantes para migrar, nem pontes de enxofre reticuladas para reorganizar sob estresse térmico. A camada passiva de óxido de cromo na superfície do aço inoxidável é termodinamicamente estável e autolimitada na espessura de 2–5 nm. Após uma década de operação contínua a 150°C, as propriedades mecânicas do isolador são indistinguíveis do seu estado de fabricação

Dados Técnicos JGX-0400D-26A

Ambientes de aplicativos

• Unidades remotas de rádio de estação base de telecomunicações e distribuição de energia
• Armários inversores de energia renovável e gabinetes de armazenamento de baterias
• Painéis industriais de acionamento de frequência variável e centros de controle de motores
• Casas de equipamentos de sinalização ferroviária e displays de informações de plataformas
• Consoles eletrônicos de pontes marítimas e racks de processadores de navegação
• Instrumentos analíticos de laboratório e sistemas de medição de precisão

Suporte de Engenharia WNRLN

WNRLN fabrica o JGX-0400D-26A sobISO 9001:2015sistemas de qualidade certificados. Cada remessa inclui documentação resumida de teste em lote. Nossa equipe de engenharia de aplicações oferece revisão gratuita da configuração de montagem – envie-nos a massa do seu equipamento, coordenadas do centro de gravidade, pontos de montagem disponíveis e perfil do ambiente de vibração, e retornaremos uma seleção de isoladores recomendados com curvas de transmissibilidade previstas dentro de dois dias úteis.Contate-nos hojepara discutir os requisitos do seu projeto ou solicitar amostras de avaliação.
