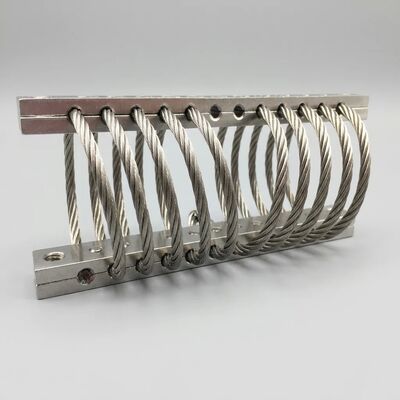

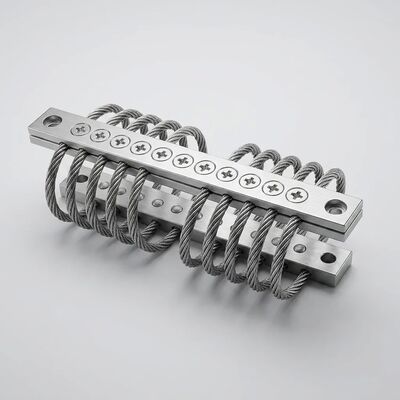

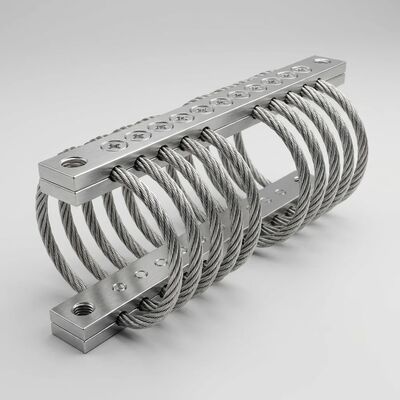

JGX-0320D-17A Isolador de vibração de corda de arame redundante Seguro de choque secundário Inspecionabilidade visual instantânea

Isolador de vibração de cabo de aço JGX-0320D-17A — Proteção contra choque utilizável em campo com redundância integrada

OJGX-0320D-17Aaborda uma lacuna crítica no projeto de isolamento de vibração: o que acontece quando o elemento de amortecimento primário se degrada em serviço? Ao contrário dos suportes elastoméricos selados que falham sem aviso e dos isoladores de mola de caminho único que oferecem proteção de backup zero, este isolador de cabo de aço de 6 voltas incorporaabsorção de choque secundária redundantediretamente em sua arquitetura de bobina. Fabricado a partir deCabo de aço inoxidável 304 de 3,2 mmcom acabamento eletropolido, suporta0,5 a 15kgem uma faixa de temperatura operacional de-40°C a +150°C, tornando-o adequado para instalações que vão desde equipamentos logísticos de armazenamento refrigerado até periféricos de compartimentos de motores de alta temperatura.

Seguro redundante de choque secundário

O princípio da redundância é simples: com 6 laços de cabo de aço independentes trabalhando em paralelo, a falha ou fadiga de qualquer laço único não prejudica a capacidade de proteção do isolador. Os 5 loops restantes continuam a dissipar energia cinética atravésamortecimento de fricção entre fios— o mecanismo fundamental que confere aos isoladores de cabo de aço seu característico comportamento de amortecimento histerético. Isso significa:

• Degradação graciosa: o desempenho do amortecimento diminui gradualmente e não catastroficamente, proporcionando às equipes de manutenção uma janela de serviço previsível
• Nenhum ponto único de falha: cada loop opera como um elemento independente de dissipação de energia, de modo que uma falha localizada não pode se propagar por todo o sistema de amortecimento
• À prova de falhas inerente: mesmo no pior dos casos de danos parciais, o núcleo do cabo de aço mantém a conectividade estrutural, evitando o desacoplamento completo do equipamento da sua base de montagem

Esta arquitetura é particularmente valiosa parainstalações autônomas ou remotas— equipamento de estação base celular, sistemas de monitorização offshore, hardware de sinalização na via — onde os intervalos de inspeção de rotina podem durar meses e o acesso físico é restrito.

Inspectabilidade visual instantânea para auditorias rápidas

O JGX-0320D-17A foi projetado parainspeção visual com ferramenta zero. A geometria exposta do cabo de aço significa que um técnico pode avaliar a integridade do isolador em menos de 30 segundos, verificando três indicadores simples:

1. Simetria da bobina— qualquer deformação permanente, espaçamento desigual do laço ou torção do fio é imediatamente visível contra o perfil helicoidal esperado
2. Condição da superfície— o acabamento em aço inoxidável 304 eletropolido revela corrosão por corrosão, desgaste por atrito ou quebra de fio num piscar de olhos, sem corante penetrante ou ampliação
3. Integridade da braçadeira— as marcas de testemunha de torque da barra de montagem e a consistência da folga entre as barras de fixação podem ser verificadas visualmente sem afrouxar quaisquer fixadores

Compare isso com suportes de borracha convencionais, que exigem desmontagem para inspecionar a delaminação interna, ou amortecedores cheios de fluido que precisam de teste de pressão para confirmar a integridade da vedação. O JGX-0320D-17A elimina suposições e reduz drasticamente o trabalho de inspeção — um único técnico pode auditar um rack de equipamento inteiro em minutos, em vez de horas.

Confiabilidade de longa duração por meio da ciência dos materiais

A construção em aço inoxidável 304 do núcleo de amortecimento proporcionaresistência à corrosãosem depender de revestimentos de superfície que podem lascar ou desgastar. Oacabamento eletropolidopassiva ainda mais a superfície, removendo micro-rebarbas e contaminação de ferro superficial introduzida durante a trefilação. Combinado com ofaixa de frequência natural de 8–15 Hze umtaxa de amortecimento ≥15%, o isolador mantém sua assinatura dinâmica durante uma vida útil prolongada. As principais métricas de confiabilidade incluem:

• Classificação de fadiga paramais de 10⁶ ciclos de cargaem deslocamento nominal completo
• Desvio do coeficiente de amortecimento demenos de 5%vida útil acima da fadiga
• Sem intervalo de substituição programadosob condições normais de operação – substitua na condição, não no calendário
• Vida útil de armazenamento superior10 anosem ambientes internos controlados sem degradação do desempenho

Projetado para esses ambientes

• Armários de estação base de telecomunicações e unidades de rádio remotas
• Sistemas de monitoramento de plataforma offshore e aquisição de dados
• Sinalização ferroviária, contador de eixos e gabinetes de detectores de caixa quente
• Painéis de monitoramento de vibração de turbinas de geração de energia
• Casos de transporte e implantação de equipamentos de imagem médica
• Monitoramento logístico da cadeia de frio e montagens de compressores de refrigeração

Compromisso de Qualidade WNRLN

Cada JGX-0320D-17A é fabricado sobISO 9001:2015controles do sistema de qualidade com certificação completa do material rastreável aos números de calor do moinho. Os testes em lote incluem medição dinâmica de rigidez, verificação da taxa de amortecimento e inspeção visual/dimensional de acordo com os padrões de aceitação internos. Mantemos estoque para envio imediato de quantidades de avaliação e oferecemoscontagens de loop personalizadas e diâmetros de fiopara requisitos específicos do OEM.Entre em contato com nossa equipe de aplicativospara discutir seu projeto — normalmente respondemos com uma proposta técnica dentro de um dia útil.
