JGX-0320D-17A Isolador de vibração de corda de arame com alta relação carga/peso Design compacto Montagem omnidirecional

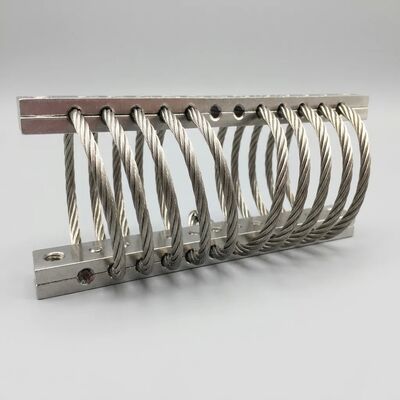

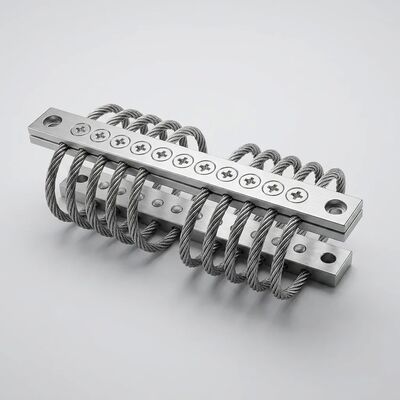

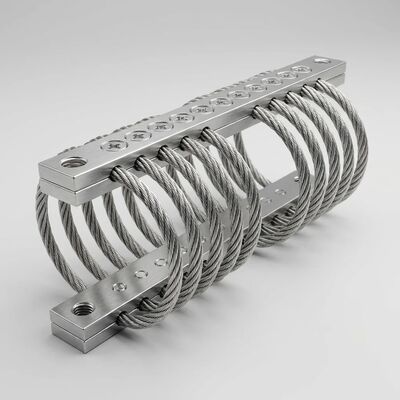

JGX-0320D-17A Isolador de vibração de corda de arame

OJGX-0320D-17AÉ um isolador de vibração de corda de arame configurado com precisão projetado especificamente para instalações de espaço limitado que exigem uma atenuação de choque sem compromisso.Aço inoxidável 304o núcleo do cabo com 3,2 mm de diâmetro do fio, este isolador fornece umCapacidade de carga de 0,515 kg por montagemenquanto ocupa um volume de envoltório mínimo um resultado direto da otimização da geometria do enrolamento da bobina e do espaçamento das pinças para maximizar a eficiência de amortecimento por unidade de massa.

Alta relação carga/peso para espaços compactos

Os suportes de elastômeros convencionais e os isoladores de molas de bobina trocam entre a capacidade de carga e o tamanho físico: quanto mais peso suportam, maiores se tornam.O JGX-0320D-17A quebra esta restriçãoA sua arquitetura de fio de corda atinge umRelação de amortecimento ≥ 15%através de todos os três eixos de translação simultaneamente, com umFaixa de frequência natural de 8 ∼ 15 HzEsta densidade de desempenho permite integrar proteção contra vibrações de espectro completo em compartimentos de aviônica, conjuntos de cardápios de UAV,dispositivos médicos de precisão, e controladores industriais compactos, aplicações onde cada milímetro de espaço livre e cada grama de carga útil é importante.

Provado em Testes Destrutivos

Cada lote de produção do JGX-0320D-17A é validado atravésprotocolos de ensaios destrutivos aceleradosOs ensaios incluem:

• Carga de tração final até falhano núcleo da corda de arame, confirmando margens de segurança muito superiores à capacidade nominal
• Ensaios de fadiga cíclicasuperior a 106 inversões de carga no deslocamento máximo nominal, com uma degradação do coeficiente de amortecimento medido em < 5% ao longo da vida do ciclo
• Sobrevivência a pulsos de choquesob ondas de entrada de semi-sinusoides e serradentes, verificando que a aceleração máxima transmitida permanece abaixo dos limiares de projeto mesmo após eventos repetidos de alta g
• Resistência à corrosão por salde acordo com o ensaio ISO 9227 de sal neutro (NSS), confirmando que o acabamento de aço inoxidável 304 polido mantém a integridade estrutural após mais de 96 horas de exposição

Os relatórios de ensaio de terceiros estão disponíveis mediante pedido, proporcionando uma total rastreabilidade a partir dos números de calor da matéria-prima até ao ensaio final de aceitação.

Instalação omnidirecional e independente de orientação

A geometria simétrica de 6-loop helicoidal corda de arame é inerentementeOmnidireccionalAo contrário dos amortecedores uniaxial que protegem apenas um eixo, o JGX-0320D-17A atenua a energia de vibração igualmente independentemente da direção de entrada ‡ vertical, lateral, longitudinal ou qualquer combinação.As flanges de montagem aceitamM6 para parafusose pode ser instalado em qualquer ângulo (0°, 45°, 90°, invertido) sem alterar a curva de resposta dinâmica do isolador.Reduz o trabalho de instalação, e assegura uma protecção constante em equipamentos de campo onde não se possa garantir uma orientação de montagem precisa.

Especificações técnicas em resumo

Aplicações típicas

• Outros aparelhos de som e aparelhos de som
• Gimbals de câmaras de UAV e plataformas de estabilização de carga útil
• Casos de transporte de equipamento médico de diagnóstico e imagem
• Controladores CNC industriais e instrumentos de metrologia de precisão
• Eletrónica marítima e monitores de navegação a bordo
• Armários de sinalização ferroviária e de comunicação ao longo da via

Porquê fonte da WNRLN?

A WNRLN opera sob aISO 9001:2015Cada lote JGX-0320D-17A é enviado com um certificado de ensaio de lote que resume as principais métricas de desempenho dinâmico.A nossa equipa de engenheiros fornece uma avaliação gratuita do pedido , restrições de envelope, e perfil de ambiente de vibração, e vamos recomendar a configuração ideal do isolador sem custo.Contacte-nos hojepara solicitar uma amostra ou discutir as suas necessidades específicas de isolamento.
