Isolador de vibração de cabo de aço JGX-0240D-6.3A, design não magnético de baixa permeabilidade, ecológico, compatível com RoHS REACH

JGX-0240D-6.3A Isolador de vibração de cordas de arame ️ Engenharia de materiais não magnéticos para instalações sensíveis aos EMI e reguladas ecologicamente

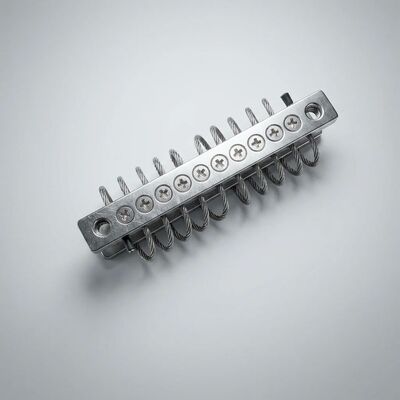

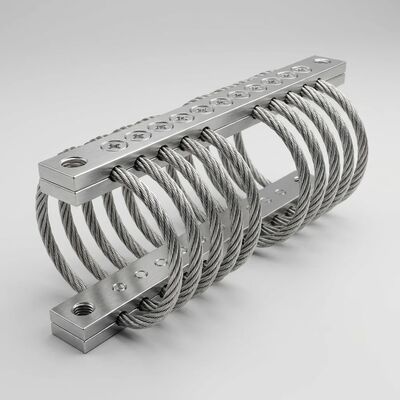

OJGX-0240D-6.3Aé um isolador de vibração de linha de arame de gama média da série JGX-0240 com cabo de aço inoxidável de 2,4 mm de diâmetro em uma arquitetura de 10 loops com capacidade para 6,3 kg de carga estática.O que distingue esta configuração é a sua disponibilidade comseleções de materiais totalmente não magnéticos de baixa permeabilidade magnéticae verificadoConformidade com as normas ambientais RoHS e REACH- tornando-o a escolha adequada para instalações próximas de equipamentos de imagem por ressonância magnética, de instrumentos de feixe de partículas e de aparelhos de medição electromagnética de precisão,e instalações regidas por restrições estritas de substâncias ambientaisTodas as configurações são produzidas sob o sistema de gestão de qualidade certificado ISO 9001:2015 de Xi'an Hoan.

Compreensão da permeabilidade magnética e seu impacto nos equipamentos de precisão

A permeabilidade magnética (μr) quantifica como um material responde a um campo magnético externo.distorcendo o campo nas suas proximidadesPara equipamentos científicos e médicos de precisão, mesmo pequenas distorções de campo provenientes de equipamentos estruturais próximos podem introduzir erros de medição inaceitáveis:

• Artefatos de imagem de RM:Componentes de isoladores ferromagnéticos perto de um furo de ressonância magnética criam artefatos de suscetibilidade magnética, vazios de sinal localizados e distorções geométricas na imagem reconstruída.Estes artefatos podem mascarar a patologia ou criar falsas indicações positivas.O hardware de isolamento não magnético elimina esta fonte de artefacto por completo.
• Deflecção do feixe de microscopia eletrônica:Microscópios eletrônicos de digitalização e transmissão direcionam feixes de elétrons com lentes eletromagnéticas.Introdução do astigmatismoOs materiais isoladores não magnéticos preservam a integridade do caminho do feixe.
• Espectrômetro de massa Precisão de massa:Os espectrômetros de massa de ressonância de ciclotrão iônico e setor magnético dependem da uniformidade precisa do campo magnético para a precisão da massa.Mudança da calibração da massa e redução da potência de resoluçãoOs isoladores de baixa permeabilidade evitam esta interferência.

Opções de material para assinatura magnética controlada

Certificação do material:Os certificados de ensaio de moagem que documentem a composição química por ASTM A240/A276 e as medições de permeabilidade magnética por ASTM A342 podem ser fornecidos com cada lote de produção,apoio à qualificação da instalação em ambientes regulamentados.

Conformidade com a legislação ambiental: RoHS e REACH

O acesso aos mercados europeus e a outros mercados regulamentados exige cada vez mais o cumprimento documentado dos regulamentos de restrição de substâncias.3A foi verificado em relação aos dois quadros mais significativos a nível mundial:

• RoHS (Restrição de substâncias perigosas, Directiva 2011/65/UE, incluindo a alteração 2015/863):A análise de laboratório confirma que todos os materiais constituintes estão abaixo dos limiares de concentração máxima para as dez substâncias restritas: chumbo, mercúrio, cádmio, cromo hexavalente,Bifenilos polibromados (PBB), éteres polibromados de difenilo (PBDE), ftalato de bis (2-etilhexil) (DEHP), ftalato de butilbenzil (BBP), ftalato de dibutilo (DBP) e ftalato de diisobutilo (DIBP).A construção totalmente metálica é inerentemente livre de plastificantes ftalatados e retardadores de chama bromados que aparecem comumente em produtos de isolamento de vibração à base de elastômeros
• REACH (Registro, Avaliação, Autorização e Restrição de Substâncias Químicas, Regulamento CE 1907/2006):Um inventário completo das substâncias confirma que nenhum material ou processo químico utilizado no JGX-0240D-6O fabrico de 3A contém substâncias de elevada preocupação (SVHC) em concentrações superiores a 00,1% em peso, incluindo a completa ausência de substâncias enumeradas no anexo XIV (Lista de autorizações) e no anexo XVII (Lista de restrições).A documentação completa sobre a divulgação de materiais é mantida e disponível para submissão da diligência devida da cadeia de abastecimento
• Recuperação de materiais em fim de vida:Tanto a corda de aço inoxidável como as barras de fixação de liga de alumínio são 100% recicláveis através de fluxos de recuperação de metais estabelecidos.Os materiais apresentam um valor de sucata positivo e podem ser transformados sem desmontagem ou tratamento de resíduos perigososIsto apoia o cumprimento da Directiva relativa aos resíduos de equipamentos eléctricos e electrónicos (REEE) e de enquadramentos similares de responsabilidade alargada do produtor a nível mundial.
• Relatórios sobre minerais de conflito:A verificação da devida diligência na cadeia de abastecimento confirma que o estanho, o tântalo, o tungstênio e o ouro (3TG) utilizados no JGX-0240D-6.3A, se estiverem presentes, provêm de fundições conformes com as orientações da OCDE sobre a devida diligência.Documentação disponível para a comunicação de conformidade com a regra 13p-1 da SEC (seção 1502 da Dodd-Frank)

Desempenho de fadiga em serviço contínuo para ambientes regulados

Os equipamentos em aplicações de monitoramento médico, científico e ambiental operam frequentemente de forma contínua, tornando a confiabilidade do isolador uma preocupação com a segurança do paciente e a integridade dos dados.O JGX-0240D-6 totalmente metálico.3A fornece um desempenho constante sem os mecanismos de degradação que limitam a vida útil do isolante elastomérico:

• Supervivencia do ciclo de esterilização:Os equipamentos médicos e laboratoriais são submetidos a esterilização repetida. O JGX-0240D-6.3A resiste à esterilização em autoclave (vapor saturado a 121°C ou 134°C), irradiação gama (dose padrão de 25 kGy,Repetível), exposição ao óxido de etileno e esterilização a baixa temperatura por vapor/plasma de peróxido de hidrogénio sem alteração das propriedades mecânicas ou estabilidade dimensional.Isoladores elastoméricos degradam-se sob esterilização gamma e térmica, normalmente com menos de 20 ciclos antes de necessitar de substituição
• Compatibilidade para limpeza química:Desinfetantes de laboratório e clínicos comuns, incluindo 70% de álcool isopropílico, soluções de hipoclorito de sódio (até 10%), compostos quaternários de amónio, soluções de peróxido de hidrogénio,e formulações de ácido peracético não têm efeito sobre o aço inoxidável ou o alumínio anodizadoNão ocorrem inchaço, rachaduras ou amolecimento. Propriedades que degradam rapidamente os isoladores de borracha após a exposição química.
• Desgaseamento em ambientes sensíveis:A construção 100% metálica elimina completamente as emissões de compostos orgânicos voláteis.para laboratórios ópticos em que a deposição de uma película molecular degrada o desempenho dos espelhos e lentes, e para salas limpas de semicondutores onde os impactos da contaminação molecular no ar produzem, o JGX-0240D-6.3A contribui com zero contaminação para o ambiente operacional

Especificações técnicas

Características essenciais

• Opções de materiais não magnéticos μr < 1,02 com configurações 316L, verificadas de acordo com a norma ASTM A342
• Conformidade total com a RoHS todos os dez produtos restritos abaixo dos limiares MCV
• Conformidade total com o REACH ∼ zero SVHC acima de 0,1% em peso/peso, disponível a divulgação completa dos materiais
• 100% recicláveis no final da vida útil
• Compatível com a esterilização autoclave, gamma, EtO e plasma H2O2 sem degradação
• Imunidade à limpeza química - Desinfetantes comuns de laboratório e agentes de limpeza industriais não têm efeito
• Zero descarga de gás ️ sem compostos orgânicos voláteis, sem deposição de película molecular, sem derramamento de partículas
• Sem escorregamento e sem envelhecimento, propriedades metalúrgicamente estáveis durante toda a vida útil do equipamento
• Ampla gama de temperaturas −40°C a +200°C sem alteração das propriedades mecânicas
• Sem manutenção não é necessária inspecção, lubrificação ou substituição programadas

Exemplos de aplicação por sector

Sobre a Xi'an Hoan Microondas Co. Ltd.

Fundada em 2005 e com sede em Xi'an, China, a Xi'an Hoan Microwave Co. Ltd. é uma fabricante especializada em isolamento de vibração e produtos de absorção de energia.A empresa emprega mais de 500 profissionais, incluindo um departamento de engenharia de mais de 100 especialistas em análise de vibração, ciência de materiais e garantia de qualidade.Instalação de fabricação certificada em 2015 produz isoladores de fios de arameXi'an Hoan atende clientes em mais de 25 países em imagens médicas, instrumentação analítica, fabricação de semicondutores,Investigação científica, controlo ambiental e engenharia de precisão.A empresa mantém uma documentação abrangente de certificação de materiais e conformidade regulamentar para apoiar os requisitos de qualificação dos clientes em mercados regulamentados em todo o mundo.

Contacte a nossa equipa de conformidade técnica hojePara solicitar declarações RoHS/REACH, certificados de ensaio de permeabilidade magnética ou uma consulta sobre as especificações dos materiais para o JGX-0240D-6 não magnético.Configurações 3A na sua aplicação sensível a EMI ou eco-regulada.
