JGX-0240D-6.3A Isolador de vibração de corda de fio de alta fadiga Vida de operação de modo duplo Proteção de trânsito Diminuição não linear

JGX-0240D-6.3A Isolador de vibração de corda de arame

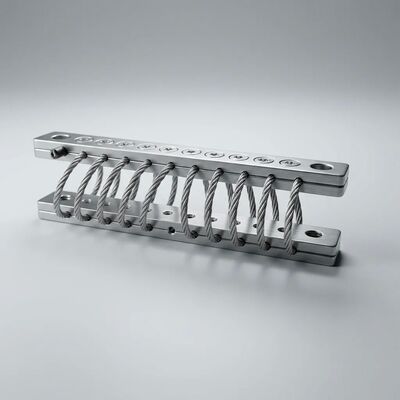

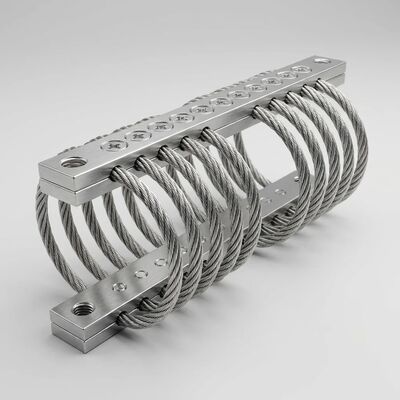

OJGX-0240D-6.3Arepresenta o isolador de vibração de corda de arame de gama média da Xi'an Hoan da série JGX-0240, que utiliza um cabo 304 de aço inoxidável de 2,4 mm de diâmetro, disposto numa geometria refinada de 10 laços e com uma classificação de 6.3 kg de carga estática por unidadeCom um peso próprio compacto de 0,45 kg, este isolador foi concebido a partir de princípios básicos para satisfazer três requisitos críticos na protecção dos equipamentos industriais:vida útil de alta fadiga garantida pela metalurgiapara máquinas de serviço contínuo 24 horas por dia, 7 dias por semana,Proteção integrada de dois modosque elimine a necessidade de sistemas de isolamento operacional e de trânsito separados, eamortecimento progressivo não linearque, inerentemente, impede o abastecimento mecânico durante eventos de sobrecarga sem exigir snubbers externos ou paradas de viagem.

A metalurgia da vida de fadiga infinita

A falha por fadiga em componentes mecânicos segue princípios bem caracterizados: amplitude de tensão cíclica, nível médio de tensão, limite de resistência do material,e fatores de concentração de tensão determinam coletivamente se um componente eventualmente falhará ou sobreviverá indefinidamenteO desenho do cabo de arame do JGX-0240D-6.3A explora estes princípios para uma vida útil efetivamente ilimitada:

• Abaixo do limite de resistência:Os aços inoxidáveis austeníticos apresentam um verdadeiro limite de resistência à fadiga ∙ uma amplitude de esforço abaixo da qual não ocorre falha de fadiga independentemente do número de ciclos.Cada um dos 133 fios individuais na construção de 7*19 cabos funciona a um nível de tensão abaixo deste limiar em condições de carga nominal, o que significa que o material nunca entra no regime de fadiga de vida finita.Garantia de falha eventual
• Arquitetura de tensão distribuída:Quando o isolante se desvia, a curvatura de curvatura é distribuída em todos os 10 laços de corda de arame.com um diâmetro não superior a 50 mm,Esta repartição de carga de vários níveis elimina as concentrações de tensão que iniciam rachaduras de fadiga em desenhos de mola ou elastômeros mais simples
• Resistência ao desgaste:A fricção entre os filamentos que fornece amortecimento também apresenta um potencial problema de perturbação.Esmaltes de óxido autolimitantes sob condições de micro-deslizamento repetidasEsta camada tribológica protege o metal subjacente, mantendo o coeficiente de atrito necessário para uma amortecimento eficaz.sem a perda progressiva de material observada em pares de deslizamento mal combinados
• Não há aceleração ambiental:O crescimento de rachaduras por fadiga na maioria das ligas de engenharia é acelerado por ambientes corrosivos (fatiga por corrosão).A construção de aço inoxidável 304 da 3A é imune a este mecanismo de aceleração em todos os ambientes industriais normaisO desempenho de fadiga medido no ar de laboratório é representativo do desempenho instalado durante toda a vida útil do isolador.

Proteção de dois modos: eliminação do compromisso de trânsito contra operação

As estratégias tradicionais de isolamento dos equipamentos geralmente criam um conflito operacional: os suportes macios otimizam o isolamento das vibrações durante o funcionamento, mas permitem um movimento excessivo durante o transporte,enquanto os suportes rígidos protegem contra choques de trânsito, mas fornecem uma fraca atenuação de vibrações em serviçoO JGX-0240D-6.3A resolve isto através das suas características mecânicas inerentes:

• Modo de operação:Em amplitudes de vibração normais (± 2 ∼ 5 mm), os laços de corda de arame operam num regime de baixa rigidez, em que o atrito entre os filamentos proporciona uma amortecimento consistente > 15%.A frequência natural do isolador de 12 ∼ 20 Hz (dependente da carga) está posicionada abaixo das frequências de excitação típicas da máquina, proporcionando transmissão < 1 para isolamento eficaz durante a operação contínua
• Modo de trânsito (automático):Quando submetidos aos deslocamentos maiores típicos do choque de transporte (± 8 ∼ 15 mm), a geometria da corda de arame passa para a sua região de rigidez progressiva.A taxa efetiva da mola aumenta de forma não linear, limitando o deslocamento total, aumentando simultaneamente a força de amortecimento de Coulomb ̇ os movimentos maiores geram proporcionalmente mais atrito.e choque de trilho sem atingir o fundo e sem exigir qualquer alteração manual da configuração
• Transição sem problemas:Não existe um ponto de comutação discreto entre os modos. As características de rigidez e amortecimento variam continuamente com a amplitude de deslocamento, garantindo umacomportamento previsível em todas as condições de funcionamento e de trânsitoOs projetistas de equipamentos não precisam especificar sistemas de isolamento operacional e de trânsito separados, simplificando tanto o projeto mecânico como o fluxo de trabalho de instalação/comissionamento.
• Simplificação da instalação:Como o JGX-0240D-6.3A está sempre ativo em ambos os modos, não há parafusos de bloqueio para remover após o transporte, não há suportes de trânsito para descartar,e sem risco de danos ao equipamento devido a restrições de navegação esquecidasOs isoladores instalados na fábrica protegem os equipamentos durante o transporte, manuseio, instalação, comis­sionamento e toda a vida útil.

Mecânica de amortecimento não-linear: prevenção de descida para fora

Os isoladores de vibração lineares têm uma vulnerabilidade bem conhecida: quando a excitação excede a amplitude de projeto, o isolador desvia para o seu limite mecânico e impacta a parada de viagem,transmitindo um pulso de choque directamente para o equipamento protegidoO JGX-0240D-6.3A elimina este modo de falha através da não-linearidade orientada pela geometria:

• Reforço geométrico progressivo:À medida que os laços da corda se desviam para o seu deslocamento máximo, a geometria do cabo muda de forma a aumentar a rigidez efetiva.e o caminho de carga através do cabo enfiado torna-se mais diretoEste efeito geométrico produz uma curva de força-deslocamento de crescimento suave que se aproxima, mas não atinge, um limite mecânico duro
• Dissipação de energia proporcional à amplitude:A força de atrito de Coulomb é proporcional à força normal entre as superfícies deslizantes.aumentando a força de atrito e, portanto, a energia dissipada por cicloEm condições de choque extremas, a taxa de amortecimento instantâneo pode exceder 25%, em comparação com os > 15% nominais sob amplitudes de vibração normais.
• Recuperação elástica autocentrada:Após qualquer evento de deflexão, a energia de tensão elástica da corda elétrica retorna o isolador precisamente à sua posição neutra.e sem necessidade de recentramento manual após um choqueEste comportamento autocentrado é inerente às características metálicas da mola do cabo.

JGX-0240D-6.3A Especificações técnicas

Opções de tratamento de superfície para barras de fixação

• Anodizantes brancos (padrão):Camada de óxido de alumínio eletrolítico, espessura de 515 μm, não condutora elétrica, aparência metálica natural. Adequado para aplicações industriais e de equipamentos gerais em interiores
• Anodizador duro (opcional):Capa de óxido profunda, de espessura de 25 ‰ 50 μm, dureza da superfície significativamente aumentada (400 ‰ 500 HV).ou aplicações que exijam maior durabilidade mecânica nas interfaces de montagem
• Barras de fixação de aço inoxidável (facultativo):Construção totalmente inoxidável para zonas de salpicos marinhos, atmosferas de instalações químicas ou ambientes de lavagem de qualidade alimentar.

Resumo das características de desempenho

• Vida útil da fadiga metalúrgica ilimitada opera abaixo do limite de resistência do material em condições nominais
• Protecção em dois modos activa em todos os momentos, sem comutação de modos, sem hardware de bloqueio, sem procedimentos específicos do trânsito
• Diminuição progressiva não linear
• Nenhum arrastamento e envelhecimento
• Isolamento de todos os eixos
• Construção imune ao ambiente não afetada por produtos químicos, água do mar, ozono, UV, umidade, sal
• Capacidade para uma ampla gama de temperaturas ️ desempenho total de -40°C a +200°C sem degradação
• Operação sem manutenção

Exemplos de aplicações industriais

Sobre a Xi'an Hoan Microondas Co. Ltd.

Com sede em Xi'an, China e operação desde 2005, a Xi'an Hoan estabeleceu-se como um fabricante especializado em isolamento de vibração e produtos de absorção de energia.A instalação certificada em 2015 emprega mais de 500 funcionários, incluindo um departamento de engenharia de mais de 100 especialistas focados na análise de vibrações, engenharia de materiais e desenvolvimento de produtos.A gama de produtos da Xi'an Hoan abrange isoladores de fios de arame, suportes de vibração, amortecedores de atrito, amortecedores de choque e filtros LC, servindo clientes em automação de fábricas, engenharia naval, geração de energia, sistemas ferroviários, serviços de edifícios,e instrumentação de precisão em mais de 25 países do mundo.

Contacte o nosso departamento de engenharia hoje.para discutir o seu pedido de isolamento de vibração de trabalho contínuo, solicitar documentação de desempenho de fadiga ou organizar a avaliação do protótipo do JGX-0240D-6.3A nas suas condições de funcionamento específicas.
