JGX-0160D-3.2A Isolador de vibração de corda de fio otimizado de freqüência natural zero de descarga para uso em vácuo em salas limpas

JGX-0160D-3.2A Isolador de vibração de corda de arame elétrico totalmente metálico

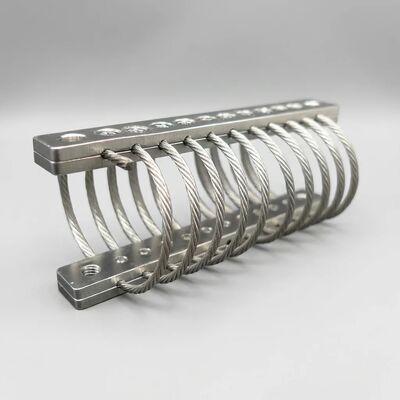

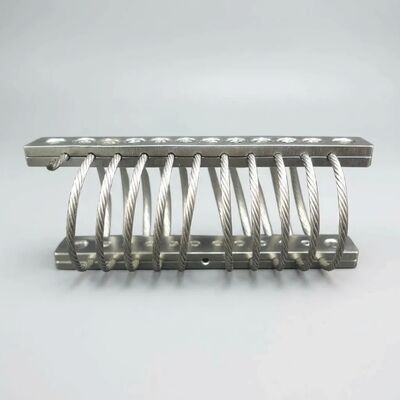

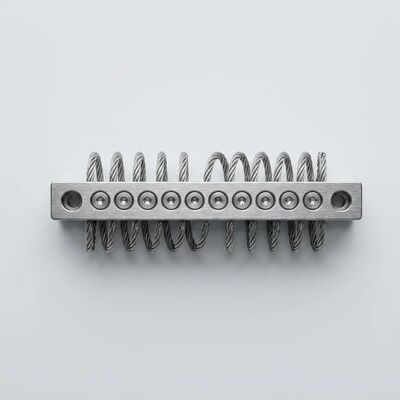

OJGX-0160D-3.2AO isolador de fio de arame compacto de 10 laços é um sistema de isolamento de fibras de arame que permite o isolamento de fibras de arame.,construído a partir de cabos de aço inoxidável 304 de 1,6 mm e barras de fixação de liga de alumínio 6061-T6, carrega uma capacidade de carga estática de 3,2 kg em um pacote de 0,25 kg.A sua construção inteiramente metálica elimina a descarga de gases, derramamento de partículas e lixiviação química inerentes às montagens elastoméricas, tornando-a a solução de isolamento preferida para aplicações em salas limpas, câmaras de vácuo, semicondutores e ópticas.Fabricado pela Xi'an Hoan Microwave Co.. Ltd. sob a norma ISO 9001:2015 de gestão da qualidade.

A ciência da otimização da frequência natural

O isolamento eficaz das vibrações depende de uma relação fundamental:A frequência natural do isolante deve estar posicionada abaixo das frequências de excitação dominantes do ambiente de funcionamento, numa margem suficiente para atingir a redução de transmissão desejada.Para o JGX-0160D-3.2A, Xi'an Hoan fornece uma análise detalhada do domínio de frequência como parte do processo de engenharia de aplicação:

• Análise de deflexão estática:Sob a massa suportada, a deflexão estática do isolador determina a sua frequência natural vertical.frequências naturais típicas variam de 15 a 25 Hz, proporcionando uma eficácia de isolamento (transmissibilidade < 1) para frequências de excitação superiores a aproximadamente 21~35 Hz
• Previsão da curva de transmissão:Os engenheiros calculam a transmissão completa da força em relação à curva de frequência para eixos de compressão, cisalhamento e rolamento,que permitam verificar se os objetivos de isolamento são cumpridos em toda a gama de velocidades de funcionamento do equipamento
• Verificação da separação modal:A análise do sistema confirma uma separação de frequências adequada entre a região de ressonância do isolador e os modos estruturais do equipamento suportado e as frequências de ressonância da fundação de montagem,Eliminação dos riscos de amplificação coincidente
• Modelagem da distribuição de carga:Para as instalações de múltiplos isoladores, a carga do isolador individual é calculada tendo em conta o deslocamento do centro de gravidade do equipamento, garantindo cada JGX-0160D-3.2A opera dentro do seu intervalo de carga de projeto para um comportamento de frequência natural previsível
• Contribuição de amortecimento:O coeficiente de amortecimento de Coulomb > 15% limita a amplificação da ressonância a aproximadamente 3 ‰ 4 * na frequência natural, em comparação com 10 ‰ 20 * para isoladores de mola ligeiramente amortecidos,fornecendo uma proteção robusta mesmo durante transientes de arranque e desligamento que passam pela região de ressonância

Desgaseamento Zero: Por que é importante a construção totalmente metálica

Na fabricação de salas limpas e aplicações de sistemas de vácuo, todo material introduzido no ambiente torna-se uma fonte potencial de contaminação.Os suportes de vibração convencionais representam um risco significativo devido à sua composição material.:

• Mecanismos de desgaseamento do elastómero:Os isoladores de borracha e poliuretano liberam continuamente compostos orgânicos voláteis (COV), incluindo monômeros não reagidos, plastificantes, antioxidantes e agentes de cura.Estes voláteis elevam a pressão de base, contaminam superfícies sensíveis e podem envenenar catalisadores ou alterar a química da deposição
• Deposição de filme molecular:Os compostos desgaseados condensam-se em superfícies ópticas, formando filmes moleculares que degradam a transmissão, aumentam a dispersão e alteram a calibração em sistemas a laser, sensores de imagem,e instrumentos espectroscópicos
• Geração de partículasOs elastômeros se abrem durante o ciclo flexural, liberando partículas de micrômetros e submicrômetros que violam as especificações de contagem de partículas em salas limpas e podem causar defeitos no processamento de wafer de semicondutores

O JGX-0160D-3.2A elimina estes modos de falha através da selecção de materiais:

• Fios de aço inoxidável 304:7*19 construção de filamentos, inerentemente livre de conteúdo orgânico, não desgaseificante sob vácuo, compatível com todos os métodos de esterilização comuns, incluindo autoclave (vapor saturado a 121°C/134°C),irradiação gama, óxido de etileno e peróxido de hidrogénio plasma
• Barras de fixação de liga de alumínio 6061-T6:Alumínio forjado com camada de óxido de superfície estável, sem revestimentos ou tratamentos orgânicos necessários, opções de anodização (branco ou duro) utilizam processos eletrolíticos inorgânicos que produzem resíduos orgânicos zero
• Sem adesivos, sem lubrificantes:A corda de arame é mecanicamente presos entre as barras ̇ nenhum agente de ligação, compostos de filamento de bloqueio ou lubrificantes de montagem são usados em qualquer fase da fabricação

Verificação da compatibilidade entre salas limpas e vácuo

Apoio à integração da engenharia sem interrupções

Xi'an Hoan fornece serviços de integração de projeto de ponta a ponta para garantir que o JGX-0160D-3.2A funcione de forma ideal na sua aplicação específica:

• Revisão preliminar do projecto:Os nossos engenheiros analisam as especificações do equipamento, os dados de caracterização do ambiente de vibração e os objetivos de desempenho do isolamento para recomendar a configuração e quantidade ótimas do isolador
• Acesso ao modelo CAD:Modelos 3D detalhados fornecidos em STEP, IGES e formatos CAD nativos principais (SolidWorks, Inventor, CATIA, Creo) com geometria precisa para verificação de interferências e documentação de montagem
• Biblioteca de configuração de montagem:Modelos disponíveis para montagem base, montagem lateral e orientações de compressão de 45 graus; geometrias de barras personalizadas podem ser desenvolvidas para interfaces de montagem não padrão
• Documentação de desempenho:Cada aplicação recebe um relatório técnico que inclui as curvas de transmissão previstas, a análise da frequência natural, a verificação da carga estática e os valores recomendados do binário de instalação.
• Protótipo e apoio aos ensaios:Unidades de protótipo configuradas disponíveis para a verificação da adequação e a validação do desempenho in situ antes do compromisso de produção em série

Especificações técnicas

Características essenciais

• Construção 100% metálica:Zero materiais orgânicos, zero descarga de gases, zero geração de partículas
• Sem arrepios ou envelhecimento:Propriedades mecânicas estáveis durante toda a vida útil do equipamento
• Diminuição independente da frequência:> 15% de amortecimento mantido entre os níveis sub-hertz e kilohertz
• Isolamento em todos os eixos:Eficaz em compressão, cisalhamento e rolagem simultaneamente a partir de uma única unidade compacta
• Imunidade ambiental:Não afetado por produtos químicos, água do mar, ozono, UV, umidade, sal
• Esterilizável:Compatível com a esterilização por plasma em autoclave, gama, EtO e H2O2
• Compatível com UHV:Adequado para ambientes de vácuo ultra elevado sem risco de vazamento ou contaminação virtual
• Sem manutenção:Não é necessária inspeção, lubrificação, ajuste ou substituição programada

Exemplos de aplicação por sector

Sobre a Xi'an Hoan Microondas Co. Ltd.

Fundada em 2005 em Xi'an, na China, a Xi'an Hoan se tornou um fabricante líder de produtos de isolamento de vibração com mais de 500 funcionários e um departamento de engenharia de mais de 100 pessoas.Instalação certificada em 2015 produz isoladores de fios de arame, suportes de vibração, amortecedores de atrito, amortecedores de choque e filtros LC que servem indústrias incluindo fabricação de semicondutores, óptica de precisão, automação industrial, engenharia naval,geração de energiaCom clientes em mais de 25 países, a Xi'an Hoan combina escala de fabricação com suporte de engenharia específico para aplicação para fornecer soluções de isolamento personalizadas.

Contacte a nossa equipa de candidaturas hojepara discutir os seus requisitos de isolamento de sala limpa, vácuo ou instrumentação de precisão, ou para solicitar modelos CAD 3D e uma análise de frequência natural para o JGX-0160D-3.2A no seu pedido específico.
