JGX-0160D-3.2A Isolador de vibração de corda de fio Ampliband Frequência de atenuação Conformidade com o padrão global Suporte CAD 3D

Isolador compacto de vibração de cabo de aço JGX-0160D-3.2A - Análise de atenuação de banda larga e integração de design digital

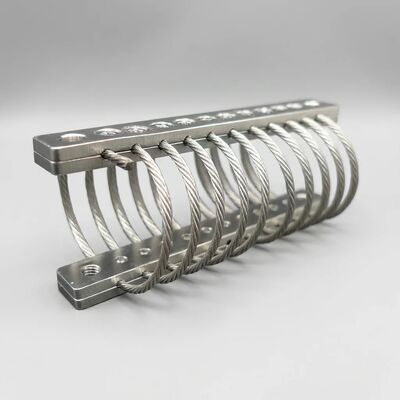

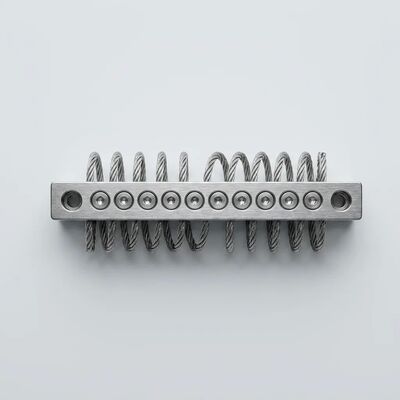

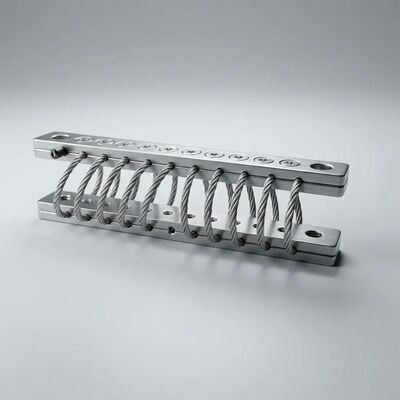

OJGX-0160D-3.2Aé um isolador de vibração de cabo de aço compacto de precisão da série JGX-0160 da Xi'an Hoan, construído com cabo trançado de aço inoxidável 304 de 1,6 mm de diâmetro disposto em uma configuração de 10 voltas, preso entre barras de fixação de liga de alumínio 6061-T6. Com uma classificação de carga estática máxima de 3,2 kg e um peso unitário de aproximadamente 0,25 kg, este isolador foi projetado especificamente para conjuntos eletrônicos leves, módulos aviônicos, pacotes de sensores ópticos e instrumentação de precisão onde a atenuação de vibração de banda larga, conformidade com padrões reconhecidos e rápida integração de design digital são requisitos essenciais.

Compreendendo a atenuação de frequência de banda larga em isoladores de cabo de aço

Ao contrário dos sistemas amortecedores de mola com um único grau de liberdade, que fornecem isolamento eficaz apenas acima de uma frequência de corte específica, os isoladores de cabo de aço alcançamdissipação de energia de banda largaatravés de um mecanismo físico fundamentalmente diferente: amortecimento de fricção Coulomb entre fios. Cada um dos 10 loops do JGX-0160D-3.2A contém vários fios de fio que deslizam uns contra os outros sob carga dinâmica, convertendo a energia da vibração mecânica em calor insignificante por meio do atrito seco. Este mecanismo opera em uma faixa de frequência excepcionalmente ampla porque:

• Perfil de rigidez não linear:A geometria do cabo de aço produz rigidez progressiva – resposta inicial suave para isolamento de alta frequência de baixa amplitude, transitando para um comportamento mais rígido para eventos de baixa frequência de grande amplitude. Isso evita o pico de amplificação de ressonância típico de isoladores lineares
• Ativação de fricção multieixo:A vibração em qualquer direção (compressão, cisalhamento, rotação ou combinação) ativa o atrito fio a fio, proporcionando verdadeiro amortecimento de banda larga em todos os eixos sem a necessidade de múltiplas orientações discretas do isolador
• Amortecimento independente de frequência:O amortecimento por atrito de Coulomb é inerentemente independente da frequência, ao contrário do amortecimento viscoso que diminui em baixas frequências. O JGX-0160D-3.2A mantém uma taxa de amortecimento> 15% de excitação quase estática para excitação de alta frequência
• Resposta Dependente da Amplitude:Amplitudes de excitação mais altas geram maior deslocamento e fricção do fio, proporcionando amortecimento proporcionalmente mais forte quando é mais necessário

Em conformidade com os padrões industriais globais

O JGX-0160D-3.2A é fabricado e testado sob protocolos alinhados com padrões industriais e regulatórios reconhecidos internacionalmente, garantindo qualidade consistente e desempenho previsível:

• Durabilidade Ambiental:Validado através de testes de exposição à névoa salina (conforme ASTM B117), avaliação de intemperismo UV (conforme ASTM G154) e ciclo térmico em todo o envelope operacional de -40°C a +200°C
• Qualificação de choque e vibração:Testado sob perfis padronizados de choque mecânico e vibração de banda larga para verificar a eficácia do isolamento e a integridade estrutural sob condições controladas de laboratório
• Rastreabilidade de Materiais:Documentação completa disponível para lotes de materiais de aço inoxidável 304 e liga de alumínio 6061-T6, incluindo certificados de teste de moinho mediante solicitação
• Gestão da Qualidade:Produzido sob o sistema de gestão de qualidade certificado ISO 9001:2015 com inspeção de entrada documentada, verificação em processo e testes de aceitação final

Modelos CAD 3D prontos para download para integração perfeita de projetos

Xi'an Hoan fornece ativos de engenharia digital abrangentes para agilizar seu fluxo de trabalho de desenvolvimento de produtos:

• Biblioteca CAD multiformato:Modelos 3D disponíveis em STEP (.stp), IGES (.igs) e formatos nativos para SolidWorks, Autodesk Inventor, CATIA e PTC Creo, compatíveis com todas as principais plataformas CAD mecânicas
• Variantes de configuração:Cada pacote de modelo inclui orientações de montagem na base, montagem lateral e compressão de 45 graus com geometria precisa do furo de montagem e zonas de folga do fixador
• Propriedades de massa:Os arquivos CAD incluem dados precisos de peso, centro de gravidade e momento de inércia para orçamento em massa e análise dinâmica em nível de sistema
• Integração de montagem:Variantes simplificadas de geometria de envelope disponíveis para desempenho em grandes montagens, juntamente com modelos detalhados para documentação de fabricação
• Lista de materiais:As folhas de especificações que acompanham fornecem dados completos de material, acabamento e dimensões para aquisição e documentação de qualidade

Especificações Técnicas

Opções de material da barra de montagem e acabamento de superfície

• Liga de alumínio 6061-T6 com anodização branca (padrão):Tratamento de superfície eletricamente não condutor que aumenta a dureza preservando a aparência metálica natural. Especificação padrão para aplicações gerais de equipamentos de precisão
• Liga de alumínio 6061-T6 com anodização dura (opcional):Camada superficial profundamente endurecida com aparência mais escura. Selecionado para instalações sujeitas a abrasão mecânica, manuseio frequente ou exposição a produtos químicos agressivos
• Barras de aço inoxidável (opcional):Disponível como alternativa ao alumínio para aplicações que exigem máxima resistência à corrosão, controle de permeabilidade magnética ou combinação com estruturas de montagem existentes em aço inoxidável

Principais características de desempenho

• Sem fluência ou envelhecimento:A construção toda em metal elimina o relaxamento viscoelástico e o endurecimento oxidativo que afetam os isoladores elastoméricos
• Alto amortecimento interno:O atrito entre fios fornece dissipação de energia consistente sem vazamento de fluido, degradação da vedação ou sensibilidade à temperatura
• Extremamente robusto:O cabo de aço inoxidável com construção de 7*19 fios suporta cargas de flexão repetidas sem falha por fadiga
• Proteção de todos os eixos:O isolador único lida com entradas de compressão, cisalhamento e rotação simultaneamente
• Ambientalmente imune:Não é afetado por agentes químicos, água do mar, ozônio, radiação UV, umidade e névoa salina
• Compacto e leve:Peso unitário de 0,25 kg, ideal para instalações aéreas, portáteis e com espaço limitado

Aplicativos

Sobre Xi'an Hoan Microwave Co.

Fundada em 2005 e sediada em Xi'an, China, a Xi'an Hoan é um fabricante especializado em soluções de isolamento de vibração e absorção de energia. A empresa emprega mais de 500 profissionais, incluindo uma equipe de engenharia dedicada de mais de 100 especialistas. Operando sob a certificação ISO 9001:2015, a Xi'an Hoan atende clientes em mais de 25 países com um portfólio de produtos que abrange isoladores de cabos de aço, suportes de vibração, amortecedores de fricção, amortecedores e filtros LC. Nossas soluções são implantadas em máquinas industriais, engenharia naval, geração de energia, sistemas ferroviários e de transporte, instrumentação de precisão e serviços de construção comercial.

Contate nossa equipe de engenharia hojepara solicitar modelos CAD 3D, fichas técnicas ou uma consulta específica de aplicação para integrar o JGX-0160D-3.2A em seu próximo projeto.
