JGX-1598D-557B Isolador de choque de cabo de arame multi-eixo com montagem versátil em diversas plataformas de equipamentos

JGX-1598D-557B Uma plataforma de isolamento, todos os desafios de montagem, todos os seis eixos cobertos

Os projetistas de equipamentos enfrentam uma tensão persistente: a solução de isolamento que se adequa à pegada de montagem de uma máquina raramente se adapta de forma limpa à próxima.superfícies de montagem em ângulo, as restrições de adaptação legadas, cada variação exige tradicionalmente um número de peça de isolador diferente.JGX-1598D-557BIsolador de vibração de corda de arame resolve isto com umplataforma de montagem configurávelque suporta bar-to-bar, bar-to-plate, inclinação de 45° e orientações verticais de 90° durante a entregaisolamento de 6 graus de liberdade verificadoem todas as configurações.

Montagem versátil sem comprometer o desempenho do isolamento

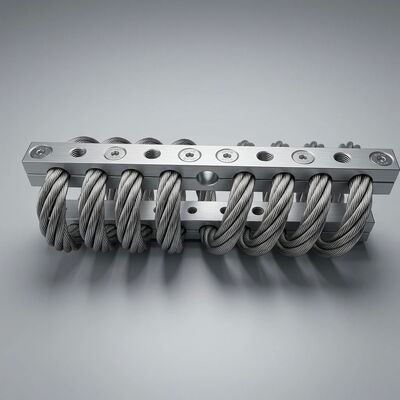

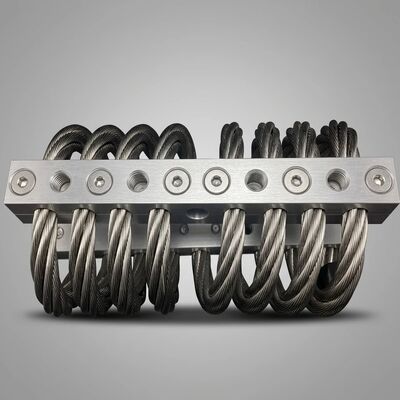

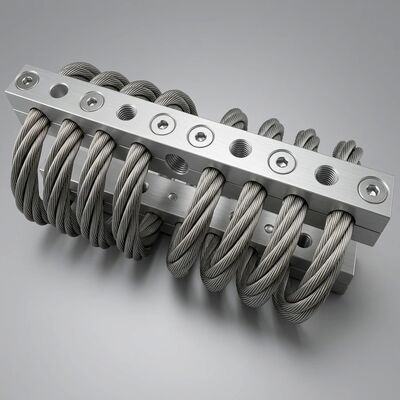

O JGX-1598D-557B separa a função de isolamento da interface de montagem.Elemento de corda elétrica helicoidal de 6 bobinasformado a partir de aço inoxidável AISI 304 de 8,0 mm, terminado em ambas as extremidades por barras de fixação de alumínio 6061-T6.de peso não superior a 20 g/m2, mas não superior a 150 g/m2,, aceitando fixações métricas e imperiais padrão.

Disposições de montagem disponíveis a partir de uma única plataforma de isolamento:

• Bar-a-bar padrão:O pé do equipamento é montado directamente na barra de fixação superior; os parafusos da barra inferior são montados na base ou no quadro de apoio.Disponibilidade por defeito para máquinas de construção nova em que ambas as superfícies de montagem sejam paralelas e planas.
• Adaptador de barra para placa:Uma placa de base mecanizada liga-se à barra de fixação inferior e fornece uma interface montada em um parafuso.Isto converte o isolador em um substituto drop-in para os suportes de pernos elastoméricos existentes sem modificar a base do equipamento ou padrão de perfuração da fundação.
• Instalação inclinada a 45o:Quando a excitação primária chega a um ângulo com relação à horizontal, comum nos motores diesel de configuração V, os motores de transportador inclinados,e pacotes de bombas inclinados ̇ a orientação da ranhura de 45° alinha o eixo de conformidade principal do isolante com o vetor de vibração dominanteIsto maximiza a eficiência de isolamento em comparação com a montagem perpendicular.
• Orientação vertical de 90 graus:Para instalações em que o espaço vertical é limitado, mas existe um espaço livre horizontal, as barras de fixação são montadas verticalmente,Manter a altura total instalada inferior a 150 mm, mantendo a plena conformidade com os requisitos do multi-eixo.

Cada configuração mantém a mesma capacidade de carga (80 kg estática, 120 kg de choque por montagem) e a mesma característica de isolamento 6-DOF.Os fabricantes de equipamentos OEM podem padronizar uma única série de isoladores em toda a sua gama de produtos, reduzindo a complexidade dos contratos, qualificando um conjunto de dados de desempenho e mantendo um inventário comum de peças sobressalentes.

Desempenho verificado em vários eixos

A geometria helicoidal da corda de arame fornece inerentemente conformidade em todas as direções, mas o desempenho do JGX-1598D-557B tem sidocaracterizadas quantitativamenteem todos os seis graus de liberdade através de ensaios multiaxos instrumentais:

• Compressão (eixo Z):Deformação estática de 4-12 mm no intervalo de carga de 0-80 kg. A rigidez aumenta não linearmente com a deflexão,fornecendo uma resposta inicial suave para isolamento de vibrações de pequena amplitude com contenção progressivamente firme contra choques de grande deslocamento.
• Tensão (verso do eixo Z):O perfil da ranhura da barra de fixação interligada capta mecanicamente a terminação da corda de arame, mantendo a continuidade estrutural sob forças de elevação.Os projetos convencionais de apenas grampos correm o risco de puxar a corda sob tensão; a geometria do sulco do JGX-1598D-557B elimina este modo de falha.
• Cisa (eixo X e eixo Y):A conformidade lateral acomoda componentes de excitação horizontal de desequilíbrio rotativo, desalinhamento e movimento sísmico do solo.A estrutura da bobina se dobra elasticamente e retorna ao centro sem deslocamento residual.
• Rolo, passo, Yaw (rotação em torno de X, Y, Z):A deflexão diferencial através do conjunto da bobina permite o movimento angular, protegendo equipamentos com distribuição de massa desigual ou pontos de montagem fora do centro da transmissão de vibrações torsionais.

Em todos os eixos, aFator de amplificação de ressonância permanece abaixo de 3O que significa que mesmo quando a frequência de excitação coincide exatamente com a frequência natural do sistema, o isolador não aumenta a entrada.Para máquinas giratórias de velocidade variável que percorrem a ressonância durante cada ciclo de arranque-paragem, esta característica é essencial para a fiabilidade a longo prazo.

Vantagens a nível do sistema de uma plataforma de isolamento normalizada

Além dos benefícios diretos de desempenho, a adoção do JGX-1598D-557B em toda uma família de equipamentos cria vantagens operacionais compostas:

• Simplificação das peças sobressalentes:Um número de peça de isolador serve bombas, compressores, geradores e equipamentos auxiliares.e os técnicos de campo precisam de conhecer apenas um procedimento de instalação.
• Performance previsível:As equipas de engenharia qualificam as características de deflexão de carga e transmissão do JGX-1598D-557B uma vez, depois aplicam os dados validados em todos os projetos futuros de equipamentos.Cada nova máquina não requer um novo programa de qualificação de isolamento.
• Compatibilidade de adaptação:A opção de adaptador bar-to-plate permite que o JGX-1598D-557B substitua os suportes elastoméricos envelhecidos em equipamentos em serviço sem perfurar novos buracos nas fundações ou modificar as bases do equipamento.As equipes de manutenção podem melhorar o desempenho do isolamento durante interrupções programadas sem modificações estruturais.
• Consistência da oferta global:Como um produto totalmente metálico fabricado segundo especificações metalúrgicas e dimensionais controladas,O JGX-1598D-557B oferece desempenho idêntico independentemente do lote de produção ou do destino de envio.Não há variações de curvatura de lote para lote, como ocorre com os produtos de borracha moldada.

Dados técnicos abrangentes

Quando a abordagem da plataforma JGX-1598D-557B proporciona o valor máximo

• Sistemas de transmissão marítima:Uma única configuração JGX-1598D-557B isola os motores de propulsão principais, caixas de velocidades de redução e rolamentos de eixo em toda uma classe de embarcações.Adaptadores bar-to-plate permitem a substituição drop-in de suportes legados durante os períodos de doca seca sem modificações do casco.
• Geração de energia distribuída:Os conjuntos de geradores a diesel e a gás natural de 50 kVA a 500 kVA partilham a mesma plataforma de isolamento.A opção de fenda de 45 graus otimiza o isolamento para motores de bloco V onde a excitação primária é em um ângulo de 45 graus para o plano de deslizamento.
• Células de automação de fábrica:Os pedestais de robôs, as bases de pórtico de pick-and-place e os montantes do sistema de visão beneficiam de especificações de desempenho idênticas do isolador.As equipas de manutenção têm um número de peça e aplicam valores de binário de instalação consistentes em todas as máquinas da instalação.
• Locomotiva e material circulante:As fontes de alimentação auxiliares montadas sob a estrutura, os pacotes de compressores HVAC e os armários eletrônicos de tração suportam anos de carga de choque induzida por trilhos.A configuração bar-to-bar com barras de fixação de parafusos mantém a pré-carga apesar da vibração contínua.
• Eletrónica eólica e solar:Os gabinetes de inversores e os gabinetes de transformadores das instalações de gás e de montagem no solo sofrem ciclos diários de temperatura superiores a 60 °C.O JGX-1598D-557B, totalmente metálico, mantém uma rigidez constante do meio-dia do deserto até a meia-noite, sem a deriva térmica que assola as alternativas elastoméricas..

Contacte a nossa equipa de aplicações agoraVamos especificar a configuração JGX-1598D-557B ideal,fornecer dados validados de desvio de carga para o seu ponto de funcionamento específico, e entregar uma cotação no prazo de um dia útil.
