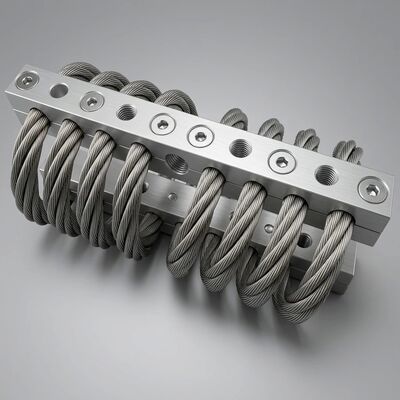

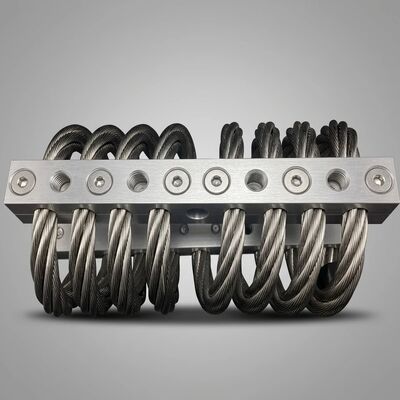

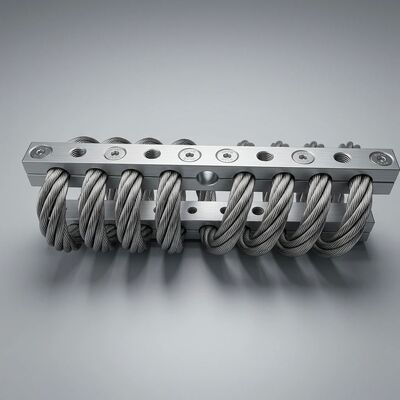

JGX-1598D-557B Isolador de vibração de corda de arame totalmente metálico Supressão de ressonância de alta amortecimento para ambientes adversos

JGX-1598D-557B ¢ Projetado para serviço perpétuo em ambientes corrosivos, de alta temperatura e de alta vibração

Quando os componentes de isolamento falham, as consequências são cascata: paragem não planeada, danos colaterais ao equipamento, riscos de segurança e substituições de emergência caras.JGX-1598D-557BIsolador de vibração de fio de corda elimina estes riscos através de umArquitetura totalmente metálicaque não podem degradar-se da forma como os elastômeros e a hidráulica inevitavelmente o fazem.Fios de aço inoxidável AISI 304(diâmetro de 8,0 mm, configuração helicoidal de 6 bobinas) eBlocos de fixação de liga de alumínio 6061-T6Cada material deste isolante foi selecionado para uma vida útil indefinida em ambientes industriais agressivos.

Seleção de materiais: Por que cada componente é importante

O aço inoxidável AISI 304 utilizado no elemento de corda contém 18% de cromo e 8% de níquel por composição, formando uma camada passiva de óxido de cromo auto-curável que resiste a furos,corrosão de fissurasEsta é a mesma família de ligas especificada para petroleiros químicos, equipamentos de processamento farmacêutico,e infra-estruturas costeiras, aplicações em que a falha dos materiais não é uma opção.

Os blocos de fixação de liga de alumínio 6061-T6 oferecem uma relação força/peso excepcional, contribuindo para o risco zero de corrosão galvânica.Anodização por ácido sulfúricoApós a usinagem, criar uma camada de óxido de alumínio de 15-25 microns que forneça proteção adicional contra a corrosão e isolamento elétrico entre o equipamento montado e a estrutura de suporte.Esta barreira dielétrica impede caminhos de corrente perdida que poderiam acelerar a corrosão localizada na interface de montagem.

Após a fabricação, todo o conjunto de cordas de aço inoxidável recebe umTratamento por eletroliçãoque elimine impurezas superficiais e micro-borbulhas do processo de desenho.A superfície lisa e espelhada resultante minimiza a adesão dos contaminantes e elimina os elevadores de tensão microscópicos onde as rachaduras de fadiga geralmente se iniciam em produtos de fio não tratados.

Física de amortecimento: como o JGX-1598D-557B dissipa energia sem componentes de desgaste

O mecanismo de amortecimento no interior do JGX-1598D-557B depende deDiminuição de Coulomb (a fricção seca)À medida que o conjunto da corda helicoidal se dobra sob vibração,As centenas de fios individuais AISI 304 dentro da corda deslizam uns contra os outros em seus pontos de contatoCada evento de micro-deslizamento converte uma pequena quantidade de energia cinética em calor insignificante através de atrito interfacial.

Este processo, repetido milhares de vezes por segundo em toda a secção transversal da corda, produz umRelação de amortecimento medida superior a 18%¥ significativamente acima dos ~ 5-10% típicos de suportes elastoméricos não reforçados.O coeficiente de amortecimento permanece estável durante décadas de funcionamento contínuo.

Características de desempenho do JGX-1598D-557B:

• Faixa de frequências natural:8-12 Hz, ajustável variando a massa suportada dentro do envelope de carga nominal.
• Transmissão por ressonância:A taxa de amortecimento > 18% limita o fator de amplificação de ressonância, evitando a ampliação destrutiva que ocorreria com sistemas ligeiramente amortecidos passando pela sua frequência natural.
• Eficiência de isolamento:Uma vez que a frequência de excitação excede aproximadamente 1,4 vezes a frequência natural, a transmissão cai abaixo de um.
• Capacidade de carga:A curva de rigidez não linear garante uma resistência progressiva.Prevenção do contato metálico-metálico durante os choques.

Operação sem manutenção validada por teste de vida útil acelerado

Para verificar a alegação do JGX-1598D-557B de durabilidade sem manutenção, as unidades de produção são submetidas a uma bateria de testes de envelhecimento acelerado:

• Espray de sal ASTM B117:500+ horas contínuas de neblina de 5% de NaCl a 35°C. A inspecção pós-exposição não revela nenhum buraco, nenhuma redução na secção transversal da corda de arame e nenhuma alteração na pré-carga de fixação.O acabamento eletroliçado e a função metalúrgica AISI 304 conforme concebido.
• Ciclo térmico:1O coeficiente de amortecimento e a rigidez medidos antes e depois mostram desvio dentro da faixa de incerteza de medição (± 2%).Não foi detectado relaxamento da preload de fixação.
• Vibração de resistência:10 milhões de ciclos a 2 vezes a carga nominal a 15 Hz. A inspecção após o ensaio mostra polir as superfícies de contacto dos fios de arame, mas zero desgaste mensurável, fissuração por fadiga ou fixação permanente.
• Sobrecarga de choque:500 repetições de carga estática nominal 3x aplicada nos eixos de compressão, tensão e cisalhamento.

Estes resultados confirmam o que o princípio de concepção totalmente metálico prevê: o JGX-1598D-557B requersem manutenção programada, sem lubrificação, sem ajuste e sem substituição periódicaDurante toda a vida útil dos equipamentos que protege.

Especificações de desempenho completas

Sectores industriais em que o JGX-1598D-557B elimina o tempo de inatividade relacionado com o isolador

• Refinarias petroquímicas:Pacotes de bombas e compressores centrífugos da API 610 que operam em zonas perigosas de classe I Divisão 2.A construção totalmente metálica não apresenta risco de acumulação de carga estática e resiste a salpicos ocasionais de hidrocarbonetos sem inchaço ou amolecimento.
• Equipamento submarino e offshore:Casos de geradores superiores, módulos de bomba de elevação de água do mar e pacotes de bomba de água de incêndio de emergência expostos à atmosfera marinha contínua carregada de sal.A AISI 304 polida por eletro fornece décadas de serviço sem buracos.
• Operações de mineração:Os alimentadores de descarga do triturador primário, as telas vibratórias e o isolamento da unidade da fábrica SAG, onde o pó abrasivo, o spray de água e a operação 24/7 tornam o acesso à manutenção impraticável.O projeto de manutenção zero elimina desligamentos programados para inspeção do isolador.
• Produção de metais primários:Ventiladores de extracção de fumo de fornos de arco elétrico, isolamento de oscilação contínua da roda de rodas e isolamento de choque da laminadora a quente a temperaturas ambientais sustentadas superiores a 100 °C.Nenhum elastômero pode sobreviver a este ambiente térmico.
• Desalinização e tratamento da água:Isolamento de bombas de osmose reversa de alta pressão em atmosferas com dose de cloro.A metalurgia AISI 304 é resistente à cloreto-induzida cracagem por corrosão por esforço em concentrações muito superiores às encontradas em instalações de tratamento de água.

Solicite suporte de engenharia hojepara uma caracterização detalhada da deflexão de carga, desenhos 3D do envelope de montagem ou uma cotação competitiva para o JGX-1598D-557B.e geometrias de blocos de fixação estão disponíveis para programas de integração OEM.
