Isolador de choque de vibração multieixo JGX-1278D-310B garantindo proteção contínua do equipamento com estrutura à prova de falhas

JGX-1278D-310B — Isolador multieixo de 6 DOF com arquitetura inerente à prova de falhas

A vibração do mundo real raramente é unidirecional. Máquinas rotativas, eventos sísmicos e cargas de impacto produzem movimentos complexoseixos de compressão, tensão, rotação, inclinação, guinada e cisalhamentosimultaneamente. OJGX-1278D-310BO isolador de vibração de cabo de aço foi projetado desde o início para esta realidade multieixo, proporcionando isolamento eficaz emtodos os seis graus de liberdade (6-DOF). Igualmente importante, a suaestrutura de intertravamento à prova de falhasgarante que o elemento do cabo de aço não possa se separar dos blocos de montagem – mesmo sob condições de sobrecarga que destruiriam os isoladores convencionais.

Seis graus de liberdade, uma solução integrada

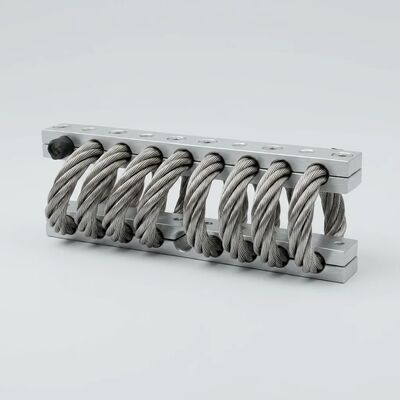

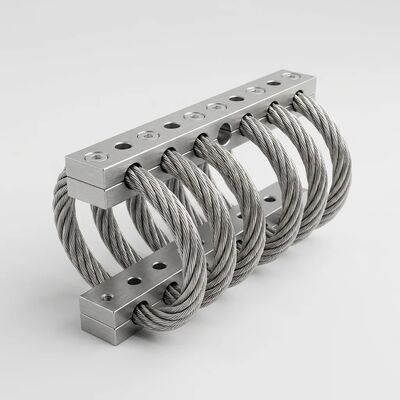

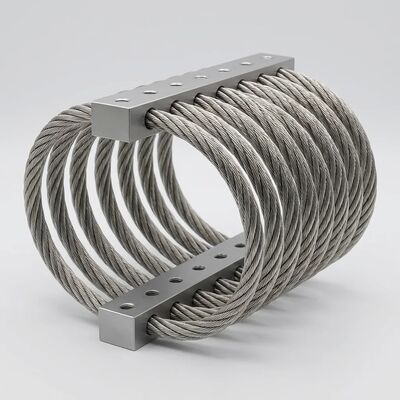

Cada unidade JGX-1278D-310B apresenta um laço de cabo de aço helicoidal formado com precisão, fabricado a partir deAço inoxidável AISI 304e ancorado em ambas as extremidades porBarras de fixação em liga de alumínio 6061-T6. A geometria desta configuração – 8 bobinas de cabo de aço com 6,4 mm de diâmetro, montadas em ranhuras angulares de 45° – cria uma característica de rigidez não linear que enrijece progressivamente sob carga crescente. Este comportamento é crítico para aplicações onde coexistem choque e vibração em estado estacionário:

• Eixo de compressão:Capacidade de carga estática de até 50 kg, com faixa de deflexão de 3 a 8 mm variando de acordo com a pré-carga
• Eixos de rolo e cisalhamento:A estrutura da bobina helicoidal curva-se lateralmente de maneira controlada, absorvendo energia fora do eixo sem atingir o fundo
• Eixo de tensão:O design da barra interligada evita a retirada do cabo de aço, mantendo a continuidade estrutural mesmo quando o equipamento montado sofre forças de elevação
• Tolerância ao choque:Cargas de choque transitórias até75 kg por montariasão manuseados sem deformação permanente

O fator de amplificação de ressonância é mantidoabaixo de 3 na ressonância, o que significa que o isolador não amplifica a vibração mesmo quando a frequência de excitação coincide com a frequência natural do sistema – uma margem de segurança crítica para ambientes operacionais imprevisíveis.

À prova de falhas por design, não por complemento

Os isoladores de cabo de aço convencionais dependem exclusivamente do atrito e da força de fixação para reter o elemento do cabo. Sob carga extrema, esses projetos correm o risco de escorregamento do cabo ou desengate completo – uma falha que deixa o equipamento pesado subitamente sem suporte. O JGX-1278D-310B adota uma abordagem fundamentalmente diferente.

As barras de fixação incorporam umperfil de ranhura intertravada usinadoque captura mecanicamente as terminações do cabo de aço. Em vez de depender apenas do torque do parafuso, esta geometria cria um travamento mecânico positivo: quanto mais forte a corda puxa, mais apertado é o engate. O resultado é umcaminho de carregamento à prova de falhasque mantém o isolador estruturalmente intacto, independentemente da direção ou magnitude da sobrecarga.

Fatores adicionais de confiabilidade integrados ao JGX-1278D-310B:

• A construção do cabo multifilar contém centenas de fios AISI 304 individuais. Mesmo que um único fio desenvolva uma falha, os fios restantes continuam carregando a carga – não há um ponto único de falha.
• Os blocos de fixação de alumínio 6061-T6 são anodizados para isolamento elétrico e resistência suplementar à corrosão, evitando o acoplamento galvânico entre metais diferentes em ambientes úmidos ou marinhos.
• Todo o conjunto foi submetido a ciclos térmicos de -40°C a +200°C com alteração zero na pré-carga de fixação, validando o projeto tanto para instalações árticas quanto para montagem no compartimento do motor.

Projetado para os ciclos de trabalho mais difíceis do mundo

Implantado nos setores mais exigentes

• Plataformas offshore de petróleo e gás:Proteja os patins do gerador, os conjuntos de bombas e os gabinetes de controle contra vibrações combinadas induzidas por ondas e impactos ocasionais. Resistência à névoa salina verificada para mais de 500 horas de acordo com ASTM B117
• Equipamento de apoio terrestre aeroespacial (GSE):Isole bancadas de teste sensíveis, equipamentos de calibração e unidades de energia terrestre em instalações de manutenção de aeroportos onde a confiabilidade impacta diretamente os cronogramas de segurança de voo
• Sistemas de Emergência de Zona Sísmica:Manter a integridade estrutural dos geradores de reserva e dos conjuntos de bombas de incêndio em regiões sujeitas a cargas sísmicas; o design à prova de falhas permanece ativado mesmo durante o movimento multidirecional do solo
• Prensas Industriais Pesadas e Linhas de Estampagem:Absorva choques repetitivos de alta amplitude de martelos de forjamento, máquinas de moldagem por injeção e prensas de estampagem de metal sem degradação por fadiga
• Estações Base de Telecomunicações:Proteja unidades de rádio montadas em telhados e torres, sistemas de posicionamento de antenas e racks de baterias de reserva contra oscilações induzidas pelo vento e ciclos de expansão térmica

Contate nossa equipe de engenharia hojepara obter uma curva de deflexão de carga detalhada, desenhos de padrões de montagem personalizados ou uma cotação para o JGX-1278D-310B configurado para seus requisitos específicos de isolamento multieixo.
