JGX-1276D-233B Isolador de vibração de corda de fio Peak de baixa ressonância Proteção contra choques de grande deflexão 233kg

Isolador de vibração de cabo de aço JGX-1276D-233B: Pico ressonante baixo, proteção contra choque de grande deflexão

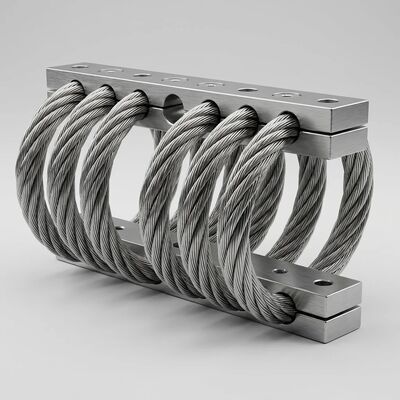

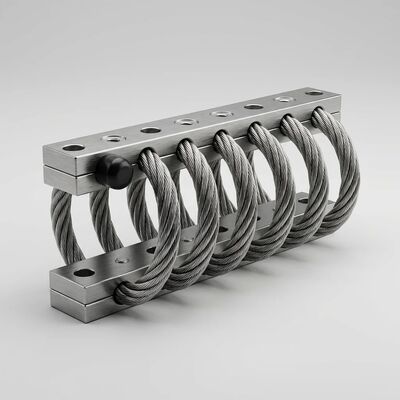

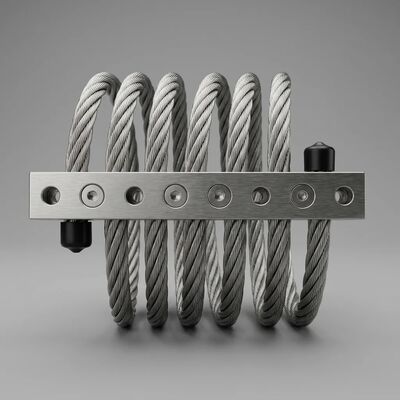

O JGX-1276D-233B é um isolador de vibração de cabo de aço resistente projetado para fornecer dois atributos críticos de desempenho que as montagens convencionais lutam para alcançar simultaneamente: amplificação de pico ressonante excepcionalmente baixa e generosa capacidade de deflexão sob carga de choque. Com cabo de aço inoxidável de 12,7 mm de diâmetro formado em 6 bobinas de precisão e classificado para carga estática máxima de 233 kg, este isolador oferece a melhor proteção da categoria para equipamentos que operam em ambientes de alto choque e alta vibração.

Compreendendo o pico ressonante: por que é importante

Cada isolador de vibração tem uma frequência natural na qual ressoa. Nessa frequência, um isolador mal projetado pode amplificar a vibração de entrada por um fator de 5:1, 8:1 ou até mais, transformando uma fonte de vibração moderada em uma força destrutiva que danifica equipamentos sensíveis. A construção do cabo de aço trançado do JGX-1276D-233B aborda fundamentalmente esse problema por meio de sua rigidez não linear e características de amortecimento de fricção:

• Amplificação ressonante abaixo de 3:1:Ao contrário dos sistemas lineares de mola-amortecedor que exibem picos de ressonância acentuados, a curva de rigidez progressiva do JGX-1276D-233B e o atrito de Coulomb entre fios se combinam para nivelar a curva de transmissibilidade. Na frequência natural do isolador, a amplificação é mantida abaixo de 3:1, em comparação com 5-10:1 para montagens elastoméricas típicas de classificação de carga equivalente.
• Dissipação de energia em banda larga:À medida que o cabo de aço se desvia, os fios individuais esfregam uns contra os outros em milhares de pontos de microcontato. Este mecanismo de fricção distribuída converte a energia cinética da vibração em calor insignificante em uma ampla faixa de frequência (10 Hz a 2.000+ Hz), eliminando a eficácia de banda estreita que afeta soluções de amortecedores viscosos e de massa sintonizada.
• Sem amplificação em alta frequência:Acima da frequência de isolamento, a curva de transmissibilidade cai acentuadamente e continua a diminuir. Não há ressonância secundária, nem oscilação de mola, nem passagem de alta frequência - modos de vibração que comumente ocorrem em isoladores de mola helicoidal quando excitados em harmônicos de sua frequência natural.

Grande capacidade de deflexão: sobrevivendo ao inesperado

A proteção do equipamento é definida, em última análise, pelo desempenho de um isolador sob condições extremas, e não pela operação nominal. A grande capacidade de deflexão do JGX-1276D-233B garante a sobrevivência durante os piores eventos de choque:

• Deflexão de até 40% sem danos:A hélice do cabo de aço pode comprimir ou estender até 40% da altura nominal do isolador sem deformação permanente. Sob uma carga de choque repentina, esta distância generosa de deslocamento absorve a energia do impacto gradualmente, em vez de transmiti-la abruptamente ao chassi do equipamento.
• Curva de carga-deflexão progressiva:À medida que a deflexão aumenta, os fios do cabo de aço se apertam e engatam progressivamente, criando uma resposta de rigidez que limita naturalmente o deslocamento máximo. Esse comportamento de amortecimento inerente evita o fundo do poço que, de outra forma, transmitiria um pulso de choque secundário à carga útil - um recurso de segurança crítico para eletrônicos frágeis e instrumentos de precisão.
• Absorção de choque multidirecional:Ao contrário dos amortecedores uniaxiais que protegem em apenas uma direção, a geometria helicoidal do JGX-1276D-233B fornece grande capacidade de deflexão simultaneamente em compressão, tensão e cisalhamento/rolamento. Uma única montagem suporta choques de qualquer direção, simplificando o projeto do sistema e reduzindo o número total de isoladores necessários.
• Desempenho repetível após sobrecarga:Os isoladores de cabo de aço recuperam sua geometria original e características de amortecimento após eventos de choque que comprimiriam, rasgariam ou delaminariam permanentemente as montagens elastoméricas. Essa repetibilidade é essencial para aplicações sujeitas a cargas de choque recorrentes – desde impactos em acopladores ferroviários até recuo de prensas de estampagem e impacto de ondas em equipamentos de bordo.

Especificações Técnicas

Barras de montagem: tratamento de material e superfície

O JGX-1276D-233B está disponível com dois materiais de barra de montagem para atender a diferentes requisitos de aplicação. As barras de montagem são a interface entre a hélice do cabo de aço e o seu equipamento, e a seleção da configuração correta garante um desempenho ideal a longo prazo.

Opções de materiais:

• Barras de aço inoxidável:Máxima resistência à corrosão e resistência estrutural. Recomendado para instalações externas, ambientes marítimos e ambientes industriais pesados ​​onde as barras de montagem podem ser expostas a intempéries, névoa salina ou vapores químicos. As barras de aço inoxidável também proporcionam a maior retenção da força de fixação ao longo de décadas de serviço.
• Barras de liga de alumínio (6061-T6):Alternativa leve com excelente relação resistência/peso. Preferido para aplicações sensíveis ao peso, onde cada quilograma conta, como plataformas aéreas, equipamentos móveis e sistemas transportáveis.

Seleção de tratamento de superfície para barras de alumínio:

• Anodização Branca:O tratamento de superfície padrão que melhora a dureza natural do alumínio, preservando ao mesmo tempo sua aparência metálica. Adequado para ambientes industriais em geral com condições normais de umidade e temperatura. Fornece proteção eficaz contra oxidação superficial e abrasão menor.
• Anodização dura:Um tratamento especializado que cria uma camada de óxido significativamente mais espessa e dura na superfície do alumínio. O acabamento cinza escuro resultante oferece resistência superior ao desgaste, tornando-o a escolha preferida para instalações sujeitas a poeira abrasiva, manuseio frequente ou contato mecânico durante atividades de manutenção de equipamentos.

Principais características dos isoladores de cabo de aço WNRLN

• Sem deformação ou envelhecimento durante toda a vida útil
• Alto amortecimento interno sem dependência de fluido ou gás
• Faixa de temperatura operacional extremamente ampla (-70°C a +260°C)
• Grande variedade de configurações de montagem e opções de montagem
• Prototipagem rápida e econômica para especificações personalizadas
• Construção excepcionalmente robusta com vida útil de décadas
• Excelente isolamento combinado de choque e vibração em uma única unidade
• Não é afetado por agentes químicos, água do mar, ozônio, raios UV e solventes industriais

Aplicações que exigem baixa ressonância e alta deflexão

• Isolamento Sísmico para Infraestruturas Críticas:Proteja racks de servidores, gabinetes de comunicação e sistemas de energia de emergência em regiões propensas a terremotos. A grande capacidade de deflexão acomoda o deslocamento sísmico, enquanto a baixa amplificação ressonante evita danos ao equipamento durante o movimento do solo de baixa frequência.
• Conjuntos Geradores e Bombas Móveis:Isole geradores a diesel montados em reboques, unidades de energia hidráulica e sistemas de bombas móveis contra choques e vibrações induzidos pela estrada durante o transporte, ao mesmo tempo que proporciona uma montagem estável durante a operação estacionária.
• Equipamentos de sinalização e via ferroviária:Proteja relés de sinalização sensíveis, contadores de eixos e nós de comunicação contra os efeitos combinados da vibração da passagem do trem, do impacto nas juntas dos trilhos e da carga de choque dos veículos de manutenção.
• Máquinas Industriais Pesadas:Isole grandes prensas de estampagem, martelos de forjamento e britadores de rocha onde cada ciclo operacional gera um pulso de choque de alta energia. A baixa amplificação ressonante evita que o próprio isolador se torne um amplificador de vibração em velocidades operacionais específicas.
• Sistemas HVAC e Chiller em Estruturas Elevadas:Quando os chillers e as unidades de tratamento de ar são instalados em telhados ou mezaninos, a vibração transmitida pela estrutura pode causar ressonância no edifício. O amortecimento de amplo espectro do JGX-1276D-233B evita isso, ao mesmo tempo que acomoda a oscilação induzida pelo vento e o movimento de expansão térmica.
• Equipamentos para embarcações marítimas e plataformas offshore:Proteja os componentes eletrônicos de navegação, os sistemas de radar e os equipamentos mecânicos contra o choque combinado da batida das ondas, da cavitação da hélice e da vibração do motor – condições em que a grande deflexão e a baixa ressonância simultâneas não são negociáveis ​​para a confiabilidade operacional.

Comparação de desempenho: cabo de aço vs. isoladores convencionais

Garantia de Qualidade e Testes

Cada JGX-1276D-233B passa por verificação dimensional de 100% e teste dinâmico de lote de amostra em uma mesa agitadora eletrodinâmica. As curvas de transmissibilidade são validadas em relação às especificações do projeto e as características de deflexão de carga são medidas em vários níveis de compressão para confirmar a conformidade com a capacidade nominal. Toda a fabricação é realizada sob gestão de qualidade certificada pela ISO 9001:2015, com rastreabilidade completa do lote de material, desde o carretel de cabo de aço bruto até o isolador acabado.

Informações da empresa

WNRLN é um fabricante profissional de isoladores e suportes de vibração, fornecendo soluções de absorção de energia e isolamento de vibração de alta qualidade para aplicações industriais, comerciais e de equipamentos pesados. Nossa linha de produtos abrange isoladores de cabos de aço, suportes de vibração, amortecedores de fricção, amortecedores e componentes relacionados.

Com décadas de experiência em engenharia, atendemos clientes nos mercados nacionais e internacionais para aplicações em motores, ventiladores, compressores, bombas, elevadores, equipamentos químicos, sistemas ferroviários, equipamentos mecânicos, construção em larga escala, geração de energia e embarcações marítimas. Nossa equipe interna de engenharia fornece prototipagem rápida e serviços de design personalizado para atender aos requisitos específicos do projeto.

Contate-nos hoje para descobrir como nossas soluções de isolamento de vibração podem aumentar a confiabilidade e a vida útil do seu equipamento. Como alternativa, entre em contato com um de nossos representantes autorizados para obter suporte técnico localizado e entrega rápida.

Entre em contato com nossa equipe de engenharia de aplicação para discutir seus requisitos específicos de isolamento contra choques e vibrações. Forneça o peso do seu equipamento, a configuração de montagem e o ambiente de choque/vibração para uma recomendação personalizada e análise de transmissibilidade.
