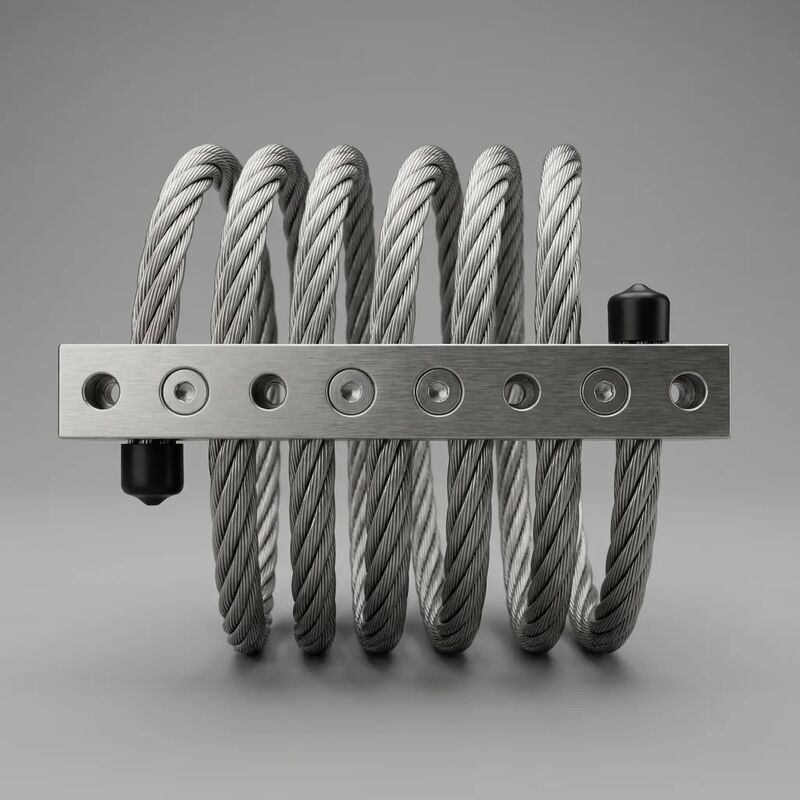

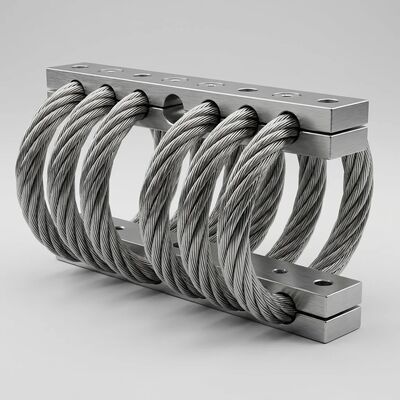

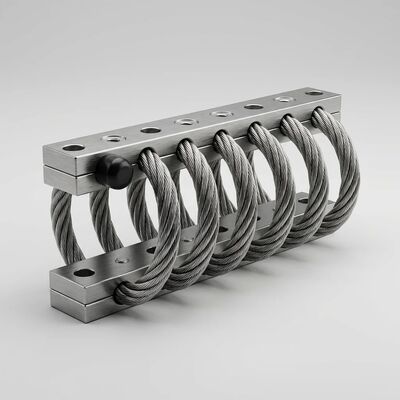

JGX-1276D-233B Isolador de vibração de corda de arame Infinita vida útil Sem envelhecimento Cracking Material de degradação 233kg

Isolador de vibração de cabo de aço JGX-1276D-233B: Vida útil praticamente infinita, degradação zero de material

O JGX-1276D-233B representa a expressão máxima da filosofia de isolamento de vibração totalmente metálica: uma solução de montagem projetada para funcionar de forma idêntica no dia em que é instalada e trinta anos depois - sem envelhecimento, sem rachaduras, sem deformação e sem qualquer degradação. Construído em torno de um cabo de aço inoxidável 316L eletropolido de 12,7 mm de diâmetro, formado em 6 bobinas de precisão e classificado para carga estática máxima de 233 kg, este isolador elimina a maior fraqueza dos suportes vibratórios tradicionais: a inevitabilidade da falha do material ao longo do tempo.

O problema fundamental com suportes vibratórios convencionais

Cada suporte vibratório que contém materiais orgânicos – borracha, neoprene, poliuretano, silicone ou qualquer elastômero – segue um ciclo de vida de degradação previsível:

• Fase 1 (0-2 anos):A montagem funciona conforme projetado. No entanto, os factores ambientais já começaram o seu ataque: a radiação UV rompe as cadeias poliméricas na superfície; o ozônio ataca ligações insaturadas na estrutura da borracha; os plastificantes iniciam sua lenta migração em direção à superfície.
• Fase 2 (2-5 anos):Aparecem mudanças mensuráveis. O elastômero endurece à medida que os plastificantes evaporam e a densidade de reticulação aumenta. Formam-se microfissuras superficiais, proporcionando caminhos para que a umidade e os produtos químicos penetrem mais profundamente no material. As características de amortecimento divergem das especificações do projeto.
• Fase 3 (5-10 anos):A degradação visível é evidente. As rachaduras se propagam da superfície para o núcleo de suporte. A rigidez da montagem pode ter mudado de 30 a 50% em relação ao seu valor original. O desempenho dinâmico agora é substancialmente diferente do especificado na instalação. A substituição torna-se necessária – exigindo desligamento do equipamento, mão de obra e custos de descarte.

O JGX-1276D-233B elimina todas as três fases. Com zero materiais orgânicos, simplesmente não há nada para envelhecer, nada para quebrar e nenhum mecanismo de degradação para iniciar.

Por que o JGX-1276D-233B atinge vida útil infinita

• Construção 100% Inorgânica:O elemento de suporte de carga é um cabo de aço inoxidável 316L trançado. O mecanismo de fixação utiliza barras de retenção de aço inoxidável ou liga de alumínio. Não existem polímeros, nem adesivos, nem revestimentos que possam se degradar e nem cargas que possam migrar. O isolador é, no sentido mais literal, uma estrutura puramente metálica.
• Amortecimento por fricção sem desgaste:O mecanismo de amortecimento depende do atrito de Coulomb entre os fios dentro do cabo de aço. Ao contrário dos amortecedores hidráulicos que sofrem desgaste da vedação e degradação do fluido, ou dos amortecedores viscoelásticos que sofrem fadiga em nível molecular, o amortecimento por fricção do cabo de aço não possui componentes consumíveis. Os fios lustram-se ligeiramente durante a aplicação inicial e depois estabilizam-se numa condição de estado estacionário que persiste indefinidamente.
• Barreira contra corrosão por meio de eletropolimento:O cabo de aço 316L passa por eletropolimento – um processo eletroquímico que remove irregularidades da superfície em nível microscópico, elimina contaminantes incorporados e cria uma camada passiva enriquecida com cromo. A superfície resultante resiste ao início da corrosão mesmo em ambientes ricos em cloreto, alcançando mais de 1.000 horas de resistência à névoa salina de acordo com ASTM B117.
• Sem fluência sob carga sustentada:A fluência – a deformação permanente gradual sob tensão constante – é um modo de falha exclusivo de polímeros e metais de baixo ponto de fusão. O cabo de aço inoxidável à temperatura ambiente opera a uma temperatura homóloga (T/T_melt) inferior a 0,2, um regime onde a fluência é metalurgicamente impossível. O isolador mantém sua geometria exata independentemente de quanto tempo a carga é aplicada.
• Sem preocupações com limite de fadiga na faixa de carga:Embora todos os metais tenham um limite de fadiga, o JGX-1276D-233B opera bem abaixo do limite de resistência do aço inoxidável 316L. Sob amplitudes normais de vibração, a tensão cíclica experimentada por fios de fio individuais é de ordens de grandeza abaixo do limite de fadiga do material, o que significa que o início da trinca por fadiga não é um modo de falha confiável dentro da vida útil projetada do isolador.

Especificações Técnicas

Barras de montagem: guia de configuração

As barras de retenção que prendem a hélice do cabo de aço ao seu equipamento estão disponíveis em dois materiais, cada um com vantagens distintas:

Seleção de materiais:

• Barras de retenção de aço inoxidável:Fornece o máximo em imunidade à corrosão e estabilidade da força de fixação. Quando todo o isolador – cabos de aço e barras – é de aço inoxidável, o conjunto é completamente impermeável à corrosão galvânica e fornece força de fixação idêntica década após década. Esta é a configuração recomendada para instalações marítimas, offshore, de processamento químico e externas.
• Barras de retenção de liga de alumínio 6061-T6:Reduza o peso do isolador em aproximadamente 40% em comparação com barras de aço inoxidável, mantendo ao mesmo tempo resistência suficiente para a carga nominal. Esta opção é preferida para aplicações de peso crítico, como plataformas aéreas, equipamentos móveis e sistemas transportáveis.

Tratamento de Superfície para Barras de Alumínio:

• Anodização Branca:Tratamento padrão que aumenta a dureza da superfície além da do alumínio puro, preservando ao mesmo tempo uma aparência metálica limpa. Adequado para ambientes industriais internos, salas de máquinas e instalações protegidas.
• Anodização dura:Cria uma camada de óxido substancialmente mais espessa com resistência superior à abrasão e uma aparência cinza mais escura. Recomendado para instalações em ambientes abrasivos – operações de mineração, fábricas de cimento, pedreiras – ou onde os isoladores possam sofrer contato mecânico acidental durante a manutenção de rotina do equipamento.

Principais características dos isoladores de cabo de aço WNRLN

• Absolutamente nenhuma fluência, envelhecimento ou fadiga do material durante toda a vida útil
• Alto coeficiente de amortecimento interno obtido puramente através do atrito metálico – sem fluidos, gases ou materiais viscoelásticos
• Desempenho consistente em temperaturas extremas, de -70°C a +260°C
• Configurações de montagem flexíveis com diversas opções de montagem e orientação
• Rapidez na prototipagem para dimensões personalizadas, classificações de carga e padrões de montagem
• Construção robusta toda em metal projetada para décadas de serviço contínuo
• Atenuação simultânea de choque e vibração em compressão, tensão e cisalhamento/rolamento
• Imunidade completa a agentes químicos, água salgada, ozônio, radiação ultravioleta e compostos de limpeza industrial

Aplicações onde a vida útil determina o custo total

A vida útil infinita do JGX-1276D-233B cria um valor desproporcional em aplicações onde o acesso é difícil, o tempo de inatividade é caro ou a logística de substituição é proibitiva:

• Instalações remotas e não tripuladas:As estações retransmissoras de telecomunicações nos picos das montanhas, as salas de equipamento de plataformas offshore, os inversores de parques solares no deserto e os geradores das estações de investigação do Ártico partilham um desafio comum: enviar um técnico para substituir um suporte vibratório avariado custa muito mais do que o próprio suporte. A natureza "instalar e esquecer" do JGX-1276D-233B elimina totalmente esses custos de intervenção.
• Indústrias de Processo Contínuo:Em fábricas de produtos químicos, refinarias de petróleo, fornos de cimento e siderúrgicas, uma parada não planejada para substituir montagens de equipamentos com falha pode custar centenas de milhares de dólares por dia em perda de produção. A instalação de suportes que nunca exigem substituição converte um risco operacional recorrente em uma decisão de capital única.
• Equipamentos Embarcados e Inacessíveis:Os isoladores de vibração instalados dentro de invólucros selados, sob máquinas moldadas no local ou dentro de elementos estruturais de edifícios não podem ser substituídos economicamente. Nessas instalações, a vida útil do isolador torna-se a vida útil do equipamento – tornando a construção livre de degradação um requisito absoluto.
• Máquinas rotativas de alto valor:Grandes compressores centrífugos, turbinas a gás e bombas de processo representam investimentos de capital multimilionários. O custo da substituição do isolador é trivial comparado ao custo de danos no rolamento, falha na vedação ou desequilíbrio do rotor causado por montagens degradadas que não fornecem mais o desempenho de isolamento de vibração especificado.
• Infraestrutura de transporte:Espera-se que os mancais de pontes, os sistemas de isolamento de trilhos ferroviários e os suportes de ventiladores de ventilação de túneis sirvam durante a vida útil projetada de 50 a 100 anos da própria infraestrutura. Somente isoladores totalmente metálicos podem assumir esse compromisso com credibilidade, sem depender de suposições sobre o envelhecimento do polímero que não podem ser validadas em tais escalas de tempo.

Análise do custo total de propriedade

Considere uma instalação industrial típica que requer 16 isoladores de vibração, cada um classificado para mais de 200 kg:

Nota: Esta análise pressupõe equipamentos acessíveis num mercado desenvolvido. Para instalações remotas, a relação custo pode exceder 100:1.

Resistência Ambiental Além do Envelhecimento

A ausência de materiais orgânicos também confere resistência a um amplo espectro de fatores ambientais que aceleram o envelhecimento em montagens convencionais:

• Radiação UV:Um problema para o aço inoxidável. Não há cadeias poliméricas que possam ser fotodegradadas, nem corantes que desbotem e nenhuma oxidação superficial além da camada de óxido de cromo autopassivante que se forma naturalmente no aço inoxidável.
• Ozônio:O ataque do ozônio é um dos mecanismos de degradação mais agressivos da borracha, causando fissuras perpendiculares características mesmo em materiais não tensionados. O JGX-1276D-233B tem sensibilidade zero ao ozônio atmosférico em qualquer concentração.
• Hidrólise e Umidade:As montagens de poliuretano são suscetíveis à hidrólise quando expostas a condições quentes e úmidas – uma reação química que quebra as cadeias do polímero e reduz permanentemente as propriedades mecânicas. O aço inoxidável não experimenta tal reação com qualquer forma de água.
• Exposição Química:Derramamentos de fluido hidráulico, névoa de óleo lubrificante, solventes de limpeza e vapores químicos industriais atacam diferentes elastômeros de maneiras diferentes – inchando um tipo enquanto endurece outro. O JGX-1276D-233B é compatível com praticamente todos os produtos químicos industriais, exceto ácidos redutores fortes e aqueles apenas em concentrações e temperaturas elevadas.
• Ataque Microbiológico:Em instalações tropicais e subterrâneas, os componentes de borracha podem ser degradados por fungos, bactérias e outros microrganismos que metabolizam constituintes de polímeros orgânicos. O aço inoxidável não fornece substrato nutricional para o crescimento biológico.

Garantia de qualidade

Cada JGX-1276D-233B é fabricado sob gerenciamento de qualidade certificado pela ISO 9001:2015 com rastreabilidade total do material, desde a bobina de cabo de aço bruto até o isolador acabado. Cada unidade passa por inspeção dimensional 100% e os lotes de amostras são submetidos a testes de corrosão acelerada de acordo com ASTM B117, testes de resistência de carga cíclica e validação de transmissibilidade em uma mesa agitadora eletrodinâmica. Certificados de conformidade e relatórios de testes de materiais estão disponíveis mediante solicitação.

Informações da empresa

WNRLN é um fabricante especializado de isoladores de vibração de cabos de aço, montagens antichoque e soluções de absorção de energia para aplicações industriais e comerciais exigentes. Com profundo conhecimento em tecnologia de isolamento totalmente metálico, fornecemos produtos que duram mais que os equipamentos que protegem.

Nossas capacidades de engenharia abrangem produtos de catálogo padrão e soluções totalmente personalizadas – desde padrões de montagem e classificações de carga modificados até projetos completos de isoladores sob medida para aplicações exclusivas. Com instalações de prototipagem rápida e uma equipe técnica experiente, entregamos amostras personalizadas em semanas, não meses.

Os produtos WNRLN contam com a confiança de fabricantes de equipamentos, integradores de sistemas e usuários finais em todos os setores, incluindo geração de energia, petróleo e gás, transporte marítimo, maquinário de construção, instrumentação de precisão e infraestrutura de telecomunicações. Nosso compromisso com a qualidade é apoiado pela certificação ISO 9001:2015 e por um rigoroso programa de testes internos.

Para discutir seus requisitos de isolamento de vibração ou solicitar uma proposta técnica abrangente, entre em contato com nossa equipe de engenharia de aplicação hoje mesmo. Forneça as especificações do seu equipamento e o ambiente operacional para uma recomendação de solução personalizada dentro de 48 horas.

Entre em contato com nossa equipe de engenharia para discutir os requisitos de vida útil da sua aplicação. Podemos fornecer uma comparação personalizada do custo total de propriedade para a configuração específica do seu equipamento e ambiente operacional.
