JGX-0958D-138A Isolador de vibração de corda de arame totalmente metálico de alta carga estática

Isolador de vibração de cabo de aço totalmente metálico JGX-0958D-138A

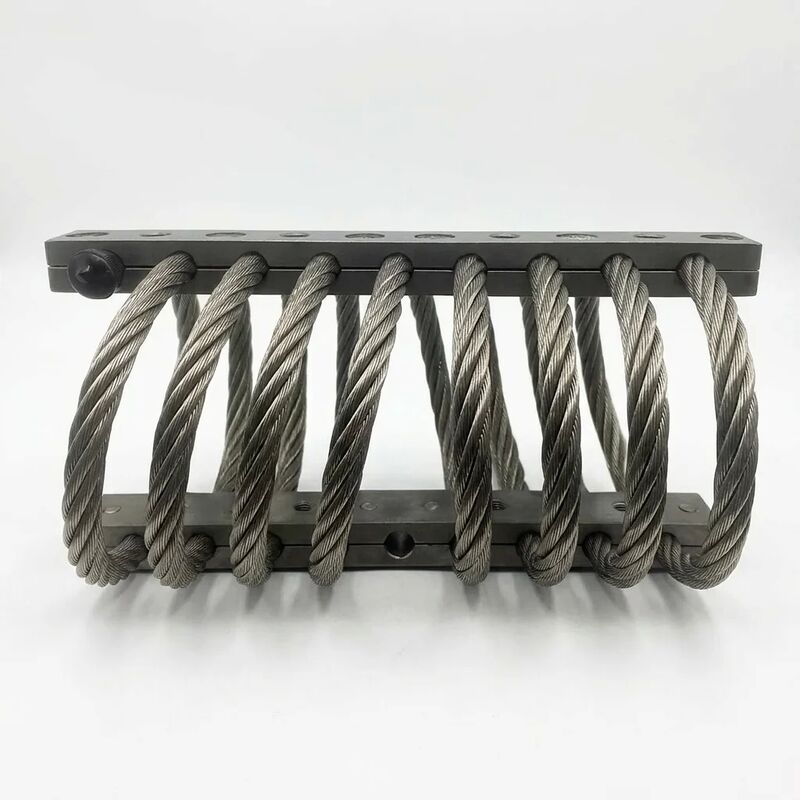

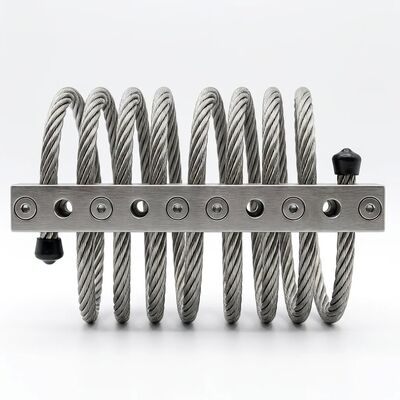

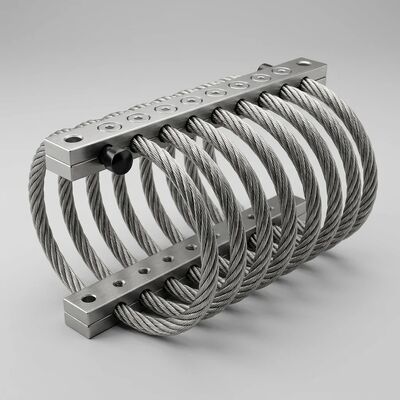

O JGX-0958D-138A é um isolador de vibração de cabo de aço totalmente metálico para serviços pesados, projetado para fornecer proteção confiável contra choques e vibrações nos ambientes industriais mais exigentes do mundo. Apresentando um cabo de aço inoxidável de 9,5 mm de diâmetro enrolado em 8 bobinas formadas com precisão e preso por barras de fixação de liga de alumínio de alta resistência, este isolador suporta uma carga estática máxima de 138 kg por montagem, mantendo uma pegada notavelmente compacta.

Por que a construção totalmente metálica é importante

Ao contrário dos suportes convencionais de borracha ou elastoméricos que se degradam com o tempo, o JGX-0958D-138A não contém materiais orgânicos. Cada componente – desde a hélice do cabo de aço trançado até as barras de retenção – é de metal. Isso significa:

• Zero Fluência ou Envelhecimento:Sem fadiga do material, sem deformação por compressão e sem endurecimento ao longo de anos de operação contínua. O isolador funciona de forma idêntica no primeiro dia e no dia dez mil.
• Tolerância extrema à temperatura:Operacional de -70°C a +260°C sem qualquer alteração nas características de amortecimento. Adequado para instalações árticas, compartimentos de motores, equipamentos de fundição e campos solares desérticos.
• Imunidade Química:Não é afetado por fluidos hidráulicos, combustíveis, lubrificantes, ozônio, radiação UV, névoa salina e agentes de limpeza industrial – substâncias que deterioram rapidamente os suportes à base de borracha.
• Compatível com radiação e vácuo:A estrutura toda em metal resiste a ambientes onde os polímeros liberam gases ou se tornam quebradiços, tornando-a adequada para câmaras de vácuo e aplicações em grandes altitudes.

Alta capacidade de carga estática em formato compacto

Com uma classificação de carga estática de 138 kg por montagem em uma única unidade compacta, o JGX-0958D-138A oferece uma relação carga/tamanho excepcional. Isso permite que os engenheiros especifiquem menos isoladores por instalação, reduzindo a complexidade, o peso e o custo do sistema. A geometria de 8 bobinas distribui cargas de compressão, tração e cisalhamento uniformemente pelos cordões do cabo de aço, garantindo desempenho consistente sob condições de carga multieixos.

Cargas dinâmicas de até 70 kg são efetivamente amortecidas através do mecanismo de dissipação de energia baseado em fricção inerente ao cabo de aço trançado: à medida que o isolador desvia, os fios individuais esfregam uns contra os outros, convertendo a energia da vibração cinética em calor insignificante sem a necessidade de qualquer fluido, gás ou fonte de energia externa.

Projetado para condições operacionais adversas

Opções de configuração da barra de montagem

O JGX-0958D-138A está disponível com dois materiais de barra de montagem para atender a diferentes requisitos de aplicação:

• Barras de aço inoxidável:Máxima resistência à corrosão e resistência. Recomendado para plataformas offshore, embarcações marítimas, plantas de processamento químico e instalações externas com exposição prolongada às intempéries.
• Barras de liga de alumínio (6061-T6):Alternativa leve com excelente relação resistência/peso. Disponível com anodização branca para uso industrial geral ou anodização dura para maior dureza superficial e resistência ao desgaste em ambientes de alta abrasão.

Aplicações Industriais Típicas

O JGX-0958D-138A se destaca em ambientes industriais pesados, onde a confiabilidade do equipamento impacta diretamente o tempo de atividade operacional:

• Sistemas HVAC e Compressores:Isole grandes chillers centrífugos, compressores alternativos e unidades de tratamento de ar das estruturas do edifício para evitar transmissão de vibração e fadiga estrutural.
• Equipamento de geração de energia:Proteja grupos geradores, sistemas auxiliares de turbinas e gabinetes de manobra contra vibrações auto-induzidas e eventos sísmicos externos.
• Máquinas Pesadas e Prensas:Reduza as forças transmitidas de prensas de estampagem, máquinas de moldagem por injeção e centros de usinagem CNC para o chão de fábrica e equipamentos de precisão adjacentes.
• Equipamentos de mineração e pedreiras:Suporta poeira abrasiva, umidade e cargas de choque contínuas em peneiras vibratórias, britadores e sistemas de acionamento de transportadores.
• Ferrovia e Transporte:Isole os gabinetes de sinalização na via, os gabinetes eletrônicos de bordo e os equipamentos subterrâneos contra vibrações e impactos induzidos pelos trilhos.
• Sistemas Offshore e Marítimos:Proteja os componentes eletrônicos de navegação, racks de comunicação e sistemas mecânicos a bordo de embarcações comerciais e plataformas offshore contra movimentos induzidos pelas ondas e vibrações do motor.
• Estações de bombeamento industriais:Amorteça a vibração de grandes bombas centrífugas e alternativas em aplicações de tratamento de água, oleodutos e gás e transferência de produtos químicos.

Vantagens de desempenho em relação às montagens elastoméricas

• Vida útil previsível e livre de degradação:Enquanto os suportes de borracha seguem uma curva de degradação gradual de amolecimento e endurecimento, exigindo substituição periódica, o JGX-0958D-138A mantém rigidez consistente e coeficientes de amortecimento indefinidamente.
• Nenhuma vedação ambiental necessária:Ao contrário dos amortecedores cheios de fluido que correm o risco de vazamento, ou dos elastômeros que exigem botas de proteção contra UV e produtos químicos, o design todo em metal é inerentemente imune a ataques ambientais.
• Eficácia de ampla faixa de frequência:As características de rigidez não linear do cabo de aço fornecem isolamento eficaz em um espectro de frequência mais amplo em comparação com montagens elásticas lineares, incluindo atenuação de ruído de alta frequência transmitido pela estrutura.
• Resistência ao fogo:A construção toda em metal elimina a carga de incêndio e a fumaça tóxica associada à queima dos suportes de borracha – uma consideração crítica de segurança para espaços de máquinas fechados e aplicações em túneis.

Prototipagem e Personalização Rápidas

Precisa de uma variante com diferentes classificações de carga, contagens de bobinas ou padrões de furos de montagem? Nossa equipe interna de engenharia pode modificar o design da série JGX-0958 para atender às suas especificações exatas. Com recursos de prototipagem rápida, configurações personalizadas podem ser testadas em 2 a 3 semanas, permitindo um rápido retorno do projeto sem comprometer o rigor da validação.

Garantia de Qualidade

Cada unidade JGX-0958D-138A passa por 100% de inspeção dimensional e testes dinâmicos de lote de amostra antes do envio. A fabricação é conduzida de acordo com sistemas de gerenciamento de qualidade certificados pela ISO 9001:2015, com rastreabilidade total do material, desde o carretel de cabo de aço bruto até o isolador acabado.

Contate nossa equipe de engenharia de aplicação hoje mesmo para discutir seus requisitos de isolamento de vibração ou solicitar uma ficha técnica com curvas de deflexão de carga para sua configuração de carga específica.
