JGX-0956D-104A Isolador de vibração de corda de arame elétrico premium, controlo de ruído de ressonância para máquinas industriais

Isolador de vibração de cabo de aço JGX-0956D-104A - Engenharia de materiais e desempenho acústico

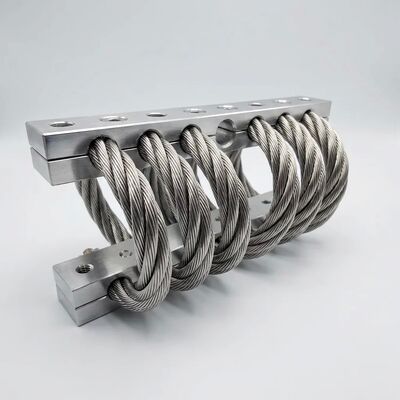

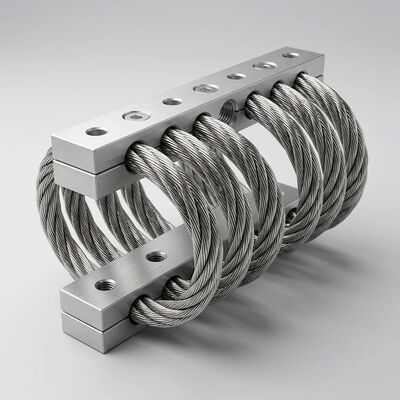

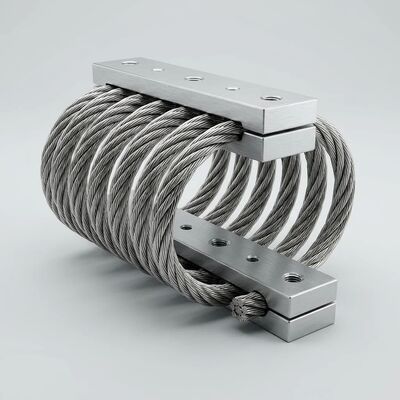

O JGX-0956D-104A combina metalurgia premium com física de vibração avançada para fornecer controle de ressonância excepcional e redução de ruído para máquinas industriais. Em seu núcleo, um cabo de aço inoxidável 304 de 10,4 mm de diâmetro - construído em uma configuração de 7 * 19 fios com torção regular à direita - é enrolado helicoidalmente em 10 voltas contínuas e preso entre dois blocos de liga de alumínio 6061-T6 com superfícies anodizadas duras de 25-30 μm.

Metalurgia de Materiais e Cadeia de Qualidade

Metalurgia de cabos de aço:A construção 7*19 (7 fios, cada um contendo 19 fios individuais) proporciona um equilíbrio ideal entre flexibilidade e resistência à fadiga. Cada fio é trefilado a frio de aço inoxidável austenítico UNS S30400 com uma resistência à tração mínima de 1570 MPa. O tratamento de fosfatização de zinco - aplicado após o torcimento - cria um revestimento de fosfato microcristalino que serve a dois propósitos: reduzir o coeficiente de atrito entre fios para um comportamento de amortecimento consistente de Coulomb e fornecer uma barreira de corrosão sacrificial que complementa a passividade inerente do substrato inoxidável 304.

Engenharia de Blocos de Alumínio:Os blocos de fixação 6061-T6 (aproximadamente 12 mm de espessura cada, contribuindo para a altura total do perfil de aproximadamente 40 mm) passam por tratamento térmico de solução a 530°C seguido de têmpera em água e envelhecimento artificial a 175°C por 8 horas para atingir a condição de têmpera T6. A anodização dura subsequente de acordo com MIL-A-8625 Tipo III produz uma camada de óxido de 25-30μm com dureza superficial superior a 400 HV - comparável ao aço para ferramentas endurecido - fornecendo isolamento elétrico (rigidez dielétrica >800V) e resistência à corrosão superior a 1000 horas em névoa salina neutra de acordo com ASTM B117.

Rastreabilidade total:Cada JGX-0956D-104A possui rastreabilidade em nível de lote, vinculando o isolador acabado aos certificados de fábrica de matéria-prima. Análise de composição química (C, Mn, P, S, Si, Cr, Ni de acordo com ASTM A240), verificação de propriedades mecânicas (resistência ao escoamento, resistência à tração, alongamento) e testes de corrosão intergranular (ASTM A262 Prática E) estão documentados e disponíveis mediante solicitação.

Desempenho acústico e de ressonância

A vibração descontrolada de máquinas se manifesta tanto como fadiga estrutural quanto como ruído aéreo – dois problemas que o JGX-0956D-104A aborda simultaneamente por meio de sua rigidez não linear e características de amortecimento de histerese:

• Controle de Transmissibilidade:Em frequências de excitação acima de √2 * a frequência natural do sistema (aproximadamente 20 Hz para instalações típicas), a transmissibilidade de vibração cai abaixo da unidade, alcançando >90% de isolamento em velocidades operacionais. O comportamento de rigidez não linear evita o crescimento da amplitude mesmo quando a excitação se aproxima da ressonância durante a partida e a desaceleração do equipamento.
• Supressão de amplificação de ressonância:Com um fator Q ≤ 2,8 na ressonância versus 10-50* para montagens de mola não amortecidas, o JGX-0956D-104A limita o pico de força transmitida bem abaixo dos limites de danos estruturais sem exigir amortecedores de massa sintonizada ou sistemas de controle ativos.
• Atenuação de ruído transmitido pela estrutura:A descontinuidade da impedância mecânica na interface do cabo de aço com o bloco de montagem reflete e dissipa a energia vibracional antes que ela atinja as estruturas do edifício. As medições de campo demonstram uma redução de 15-25 dB na transmissão de ruído estrutural nas bandas de oitava de 100-2000 Hz, mais críticas para o conforto acústico percebido.
• Eficácia da banda larga:Ao contrário dos amortecedores viscoelásticos, cujo desempenho depende da temperatura e da frequência, o mecanismo de amortecimento Coulomb (fricção seca) do isolador de cabo de aço mantém uma dissipação de energia consistente de 5 Hz a mais de 500 Hz em todo o envelope operacional de -75°C a +300°C.

Especificações Técnicas Completas

Campos de aplicação industrial

• Estações Compressoras:Isolamento de compressores alternativos e de parafuso em processamento de gás natural, plantas de refrigeração e sistemas pneumáticos – onde a pulsação de baixa frequência e a excitação harmônica exigem isolamento de alto amortecimento
• Metrologia de Precisão:Máquinas de medição por coordenadas (CMM), comparadores ópticos e bancadas de interferometria a laser que exigem isolamento submícron da vibração transmitida pelo edifício
• Equipamento HVAC Pesado:Isolamento centrífugo do chiller em edifícios comerciais altos, onde a transmissão de ruído proveniente da estrutura para os andares ocupados deve ser minimizada
• Conjuntos Motor-Geradores Industriais:Isolamento do motor do inversor de frequência variável (VFD), onde correntes harmônicas de alta frequência induzidas pelo inversor excitam ressonâncias mecânicas na carcaça do motor
• Laboratórios de Teste e Calibração:Balanças analíticas sensíveis à vibração, estações de trabalho de microscópio e isolamento de câmara de teste ambiental

Para curvas detalhadas de desempenho acústico, certificados de materiais ou projeto de sistema de isolamento específico para aplicação, entre em contato com nossa equipe de engenharia. Fornecemos verificação gratuita de frequência natural e análise de distribuição de carga para a configuração específica do seu equipamento.
