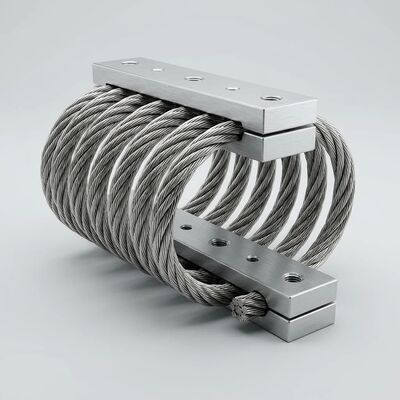

JGX-0956D-104A Isolador de vibração de corda de fio de grau de transporte Fácil integração Montagem de choque de proteção móvel

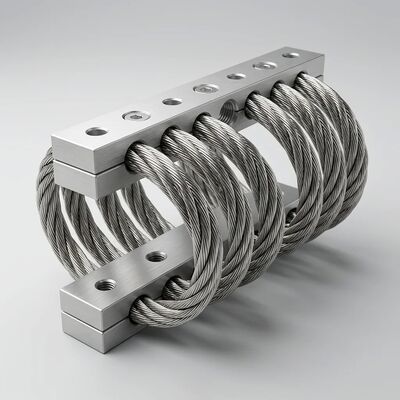

JGX-0956D-104A Isolador de vibração de corda de arame

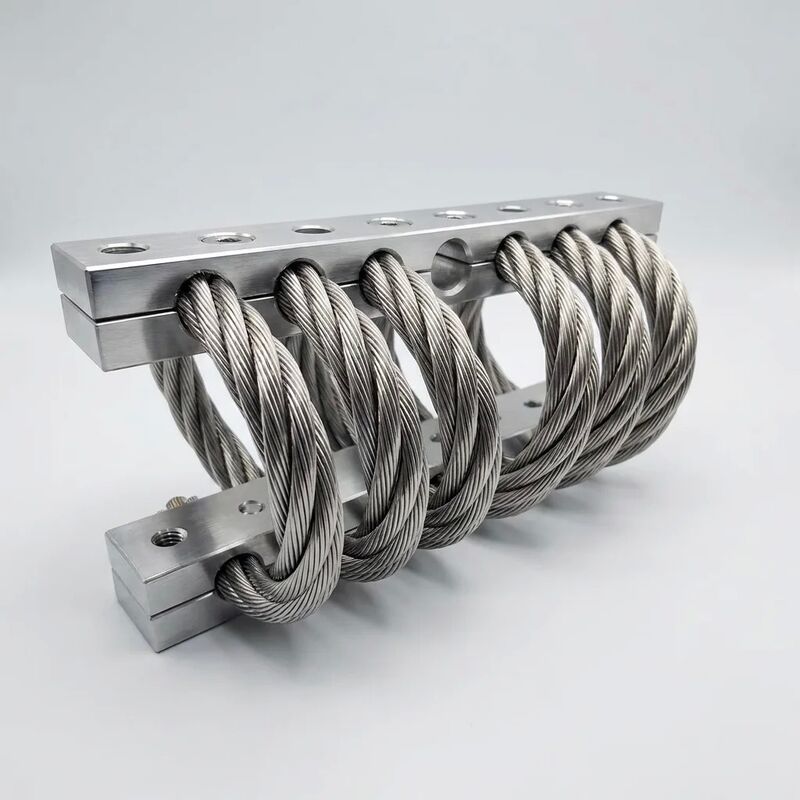

O JGX-0956D-104A aborda o desafio único de proteger os equipamentos durante o transporte e a operação móvel, onde os ambientes de vibração combinam choque induzido pela estrada, harmônicos do transmissor,e entradas de terreno imprevisíveis num perfil de carga multi-eixo exigente- concebido em torno de uma corda de aço inoxidável 304 de 10,4 mm (7*19 fios) com 10 laços helicoidais e blocos de fixação de alumínio 6061-T6,Este isolador oferece proteção comprovada em campo com instalação de parafuso simples.

Compreensão dos ambientes de vibração de transporte

Os equipamentos em trânsito experimentam vibrações fundamentalmente diferentes das instalações estacionárias.O transporte rodoviário gera um espectro de excitação composto que abrange 1-200 Hz com energia dominante na faixa de 3-20 Hz (resonância de suspensão) e faixa de 15-100 Hz (harmónicos do motor e da linha de transmissão)Esta vibração contínua é superposta por choques discretos, impactos de buracos, transições de travessia, etc.e gotas de manuseio de contentores que geram picos de aceleração de 15-30 g com durações de pulso de 5-15 ms.

O JGX-0956D-104A gere este ambiente através de três mecanismos complementares:

• Atenuação de vibração contínua:Com uma faixa de frequência natural de 6-14 Hz (dependente da carga), o isolador consegue um isolamento de vibração eficaz a partir de aproximadamente 20 Hz.A velocidades de cruzeiro típicas do motor diesel (1500-1800 RPM), produzindo excitação primária de 25-30 Hz), a atenuação excede 90%, protegendo a eletrónica e a instrumentação sensíveis contra as vibrações de ciclo elevado que induzem fadiga.
• Absorção de choque transitório:O atrito de Coulomb entre fios individuais dentro de cada loop converte a energia de choque em calor de baixo grau durante o ciclo de compressão-extensão.Classificados para pulsos de choque até 30 g (11 ms semi-sinus), o isolante absorve energia que, de outra forma, transmitiria diretamente para os circuitos internos do equipamento, componentes ópticos e rolamentos de precisão.
• Recuperação auto-centrada:Depois de um choque, the elastic recovery of the stainless steel wire rope returns the isolated equipment to its nominal position without residual offset—a critical advantage over elastomeric mounts that can take a permanent compression set after severe shock loading.

Engenharia de Integração de Campo

Procedimento de instalação:O JGX-0956D-104A é montado através de dois furos Ø10,5 mm em 68 * 48 mm de espaçamento centro-centro usando parafusos hexadecimais M10 padrão. Aplique um binário de aperto de 25-30 N · m (8.Ferramentas de fixação de grau 8 com lavadora plana e lavadora de fecho de mola)- não é necessário qualquer ajustamento de brilho ou altura - a corda de arame elétrico torna-se auto-nivelada para a carga estática no primeiro ciclo de compressão - para instalações de vários pontos,Manter a quantidade de isolador de tal forma que cada unidade tenha 30 a 60% da sua capacidade de compressão nominal sob carga estática para um desempenho de isolamento óptimo..

Compatibilidade de adaptação:O padrão de parafuso de 68 * 48 mm corresponde a muitos fatores de forma de montagem de borracha comuns na classe de comprimento total de 80-150 mm,que permitam a substituição mecânica direta sem deslizamentos ou monturas do equipamento de perfuraçãoA construção totalmente metálica elimina os problemas de compatibilidade química dos suportes de borracha, sem inchaço devido ao uso de diesel ou de fluidos hidráulicos, sem amolecimento devido a neblina de óleo,e sem fragilização devido à exposição aos raios UV em instalações de estrutura aberta.

Recursos de integração de projeto:O suporte de engenharia inclui modelos CAD 3D (formatos STEP e IGES), desenhos dimensionados em 2D com tolerância geométrica por ISO 2768-m e curvas de desvio de carga específicas da aplicação.Os nossos engenheiros de aplicações fornecem análises estáticas e dinâmicas complementares, incluindo:

• Projeto de traçado de montagem com vários graus de liberdade para distribuições de massa de equipamento não simétricas
• Calculo da frequência natural e da forma do modo para verificar a separação das frequências de excitação
• Análise do espectro de resposta ao choque (SRS) para a qualificação do choque no transporte e manuseio
• Estimativa da vida útil do isolante com base em perfis de vibração de transporte medidos ou especificados (disponíveis espectros equivalentes ao MIL-STD-810 para o transporte rodoviário)

Especificações técnicas

Aplicações de equipamentos móveis e de campo

• Geração de energia móvel:Conjuntos de geradores a diesel (classe de 15 a 100 kVA) em camiões de serviço, reboques e unidades de energia de emergência montadas em deslizamento em que o choque de estrada e a vibração do motor se combinam durante o transporte e a operação estacionária
• Equipamento de abrigo de telecomunicações:Eletrónica da estação de base, gabinetes de retificadores e estantes de baterias transportados pré-instalados em contentores ISO para locais remotos através de estradas de acesso não pavimentadas
• Unidades Médicas e Laboratoriais Móveis:Equipamento de diagnóstico por imagem, isolamento de centrífugas refrigeradas e instrumentação de laboratório móvel em hospitais de campo em contentores e veículos de investigação
• Equipamento montado em trilhos:Armários de sinalização à beira da via, eletrónica do contador de eixos e controladores de máquinas de comutação expostos a vibrações provenientes do solo de comboios que passam
• Sistemas de contenedores offshore:Painéis de controlo de cabeçalhos de poço, deslizamentos de injecção química e sistemas de desligamento de emergência em contentores offshore certificados pela DNV que necessitem de isolamento resistente à corrosão em atmosferas saturadas de sal
• Máquinas e aparelhos de construção:Pacotes de compressores a bordo, pacotes de potência hidráulica e módulos de controlo eletrónico de escavadeiras, máquinas de perfuração e máquinas de trituração

Vantagem comparativa em relação às montagens elastoméricas

Em aplicações móveis, os isoladores de vibração de borracha normalmente falham dentro de 2-4 anos devido a uma combinação de endurecimento dinâmico (encadeamento ozônio/UV), conjunto de compressão (corrente de carga estática),e ataque químico (inchaço do combustível/óleo)O JGX-0956D-104A elimina todos os três modos de falha através de uma construção totalmente metálica.Eliminação da substituição programada do isoladorContacte a nossa equipa de engenheiros para uma análise comparativa dos custos do ciclo de vida específica da sua plataforma de equipamento.
