JGX-0648D-68A Isolador de vibração multi-direcional de corda de arame elétrico

Isolador de vibração de cabo de aço multidirecional JGX-0648D-68A - Guia de aplicação

O JGX-0648D-68A oferece isolamento de vibração multidirecional confiável por meio de sua arquitetura exclusiva de cabo de aço helicoidal. Ao contrário dos suportes convencionais de borracha ou mola que isolam principalmente ao longo de um único eixo, o design do cabo de aço atenua a energia de choque e vibração simultaneamente na compressão, tensão, cisalhamento e rolamento – tornando-o a escolha preferida para equipamentos expostos a entradas de vibração complexas e imprevisíveis.

Como funciona o isolamento multidirecional

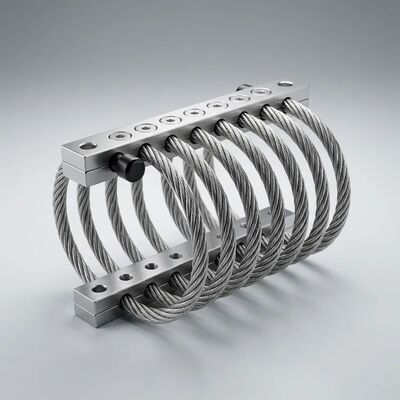

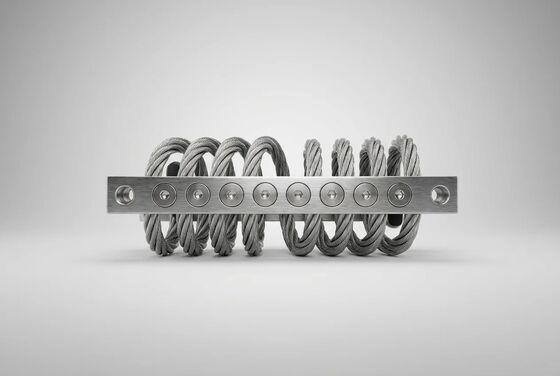

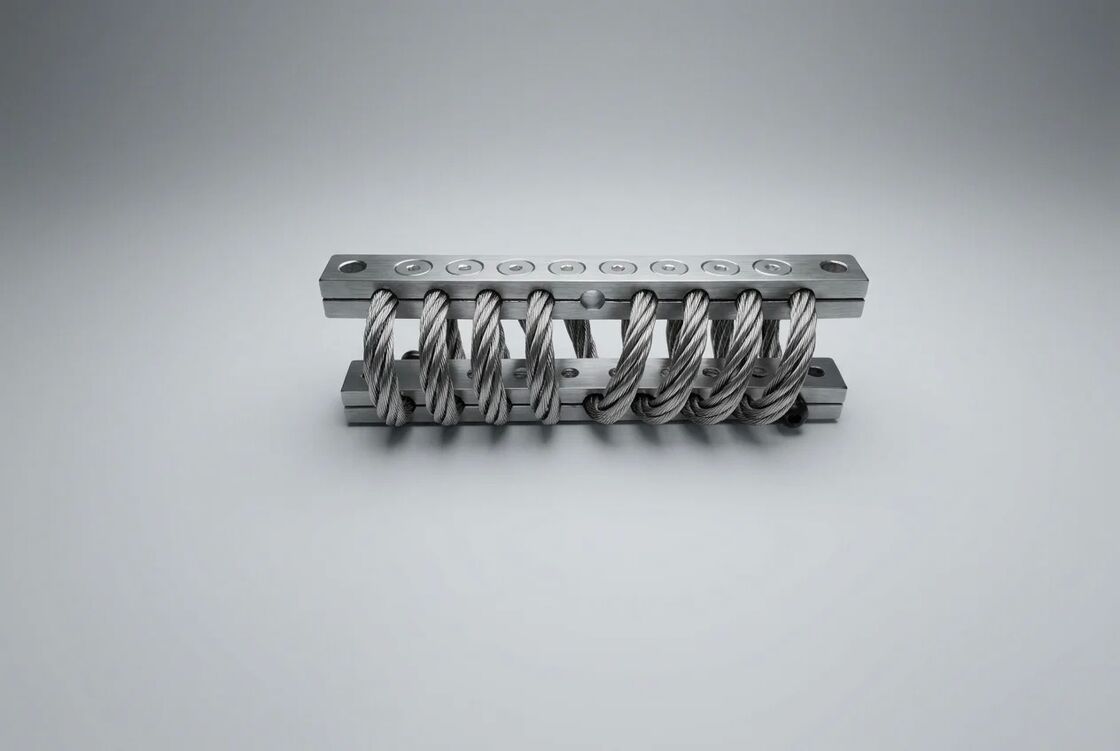

O cabo de aço inoxidável de 6,8 mm é formado em 8 voltas helicoidais contínuas fixadas entre dois blocos de fixação de liga de alumínio. Quando a vibração ou a energia de choque entra no sistema, os fios de fio individuais dentro de cada laço esfregam uns contra os outros (fricção de Coulomb), convertendo a energia cinética em energia térmica de baixo grau. Este mecanismo de amortecimento baseado em histerese:

• Funciona de forma idêntica em todas as direções de carregamento sem queda de desempenho sensível à orientação
• Fornece resposta progressivamente rígida – suave em baixas amplitudes para filtragem de vibração fina, rígida em altas amplitudes para proteção contra choques
• Mantém características de amortecimento consistentes em toda a faixa operacional de -75°C a +300°C

Ciclo de vida livre de manutenção

Sem borracha, elastômero, fluido hidráulico ou vedações móveis, o JGX-0648D-68A não requer manutenção programada, lubrificação ou substituição de componentes durante toda a sua vida útil. Os principais fatores de longevidade incluem:

• Sem envelhecimento do material:O aço inoxidável e a liga de alumínio não endurecem, racham ou se deformam sob carga sustentada – modos de falha comuns em isoladores de borracha após 3 a 5 anos de serviço
• Imunidade à corrosão:Alumínio anodizado duro e aço inoxidável 304 resistem a testes de névoa salina superiores a 500 horas (ASTM B117), adequados para instalações costeiras e offshore
• Resistência à fadiga:O cabo estirado a frio mantém a elasticidade durante milhões de ciclos de carga; o teste de fadiga demonstra menos de 5% de desvio de rigidez após 10⁶ ciclos com carga nominal
• À prova de UV e ozônio:Ao contrário dos suportes de borracha que se degradam sob a luz solar e o ozônio atmosférico, a construção toda em metal não é afetada pela exposição ambiental

Especificações Técnicas

Aplicativos recomendados

• Automação Industrial:Isolamento de vibração para estações de trabalho robóticas, sistemas pick-and-place e equipamentos de inspeção automatizados
• HVAC e refrigeração:Isolamento de compressores, condensadores e unidades de tratamento de ar em instalações comerciais e industriais
• Geração de energia:Grupo gerador, equipamento auxiliar de turbina e amortecimento de vibração do transformador
• Marítimo e Offshore:Eletrônica de navegação, racks de comunicação e isolamento de máquinas auxiliares em ambientes com névoa salina
• Transporte:Armários de sinalização ferroviária, eletrônica embarcada e controle de vibração de geradores móveis
• Laboratório e Médico:Isolamento de instrumentos analíticos sensíveis em ambientes de pesquisa e diagnóstico

Orientação de seleção

Para desempenho ideal, selecione uma quantidade de isoladores JGX-0648D-68A de modo que cada unidade carregue 30-60% de sua carga de compressão nominal sob o peso estático do equipamento. Esta faixa operacional garante deflexão suficiente para um isolamento eficaz de vibrações, mantendo ao mesmo tempo a capacidade de reserva para eventos de choque. Entre em contato com nossos engenheiros de aplicação para obter suporte ao projeto de isolamento em nível de sistema, incluindo cálculos de frequência natural e layouts de montagem com vários graus de liberdade.
