JGX-0480D-72A Isolador de vibração de cabo de fio Isolamento acústico de microvibração Alto amortecimento Montagem de choque industrial

Isolador de cabo de aço acústico e de microvibração JGX-0480D-72A — Alto coeficiente de amortecimento para ambientes de precisão

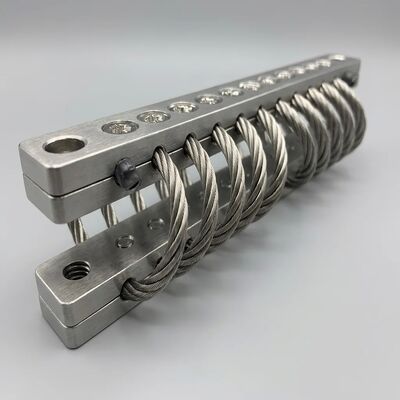

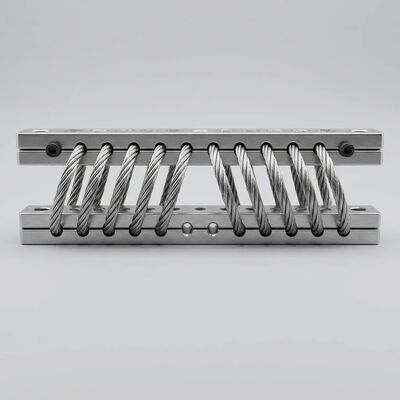

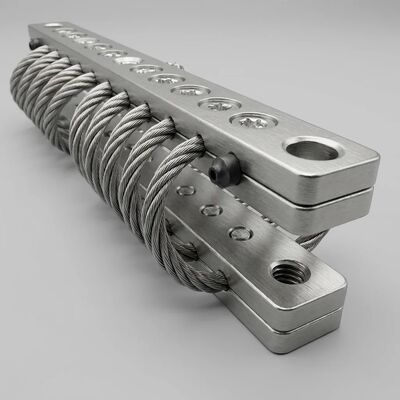

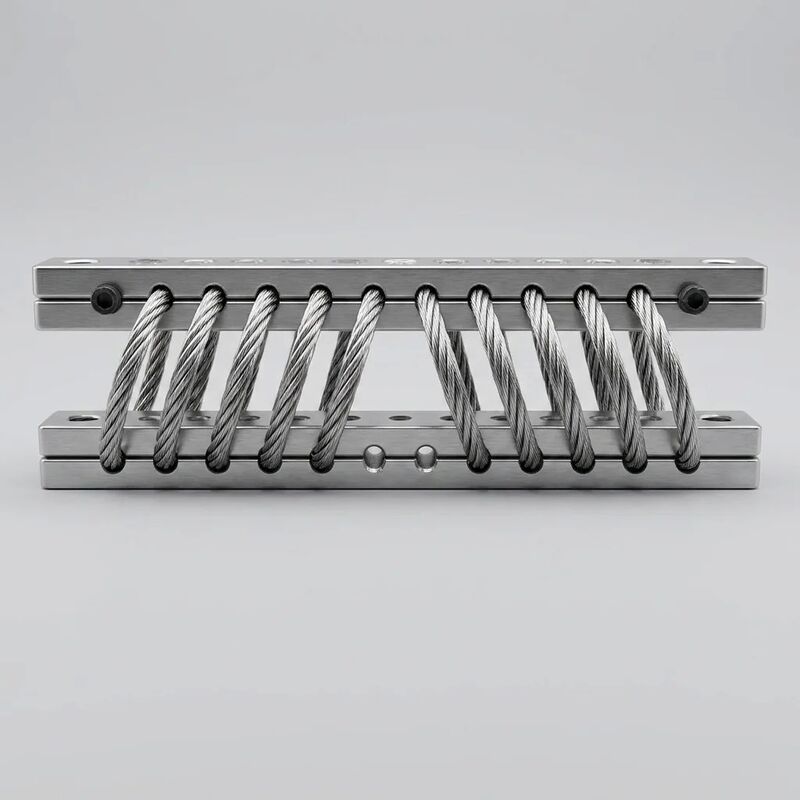

OJGX-0480D-72Ada Xi'an Hoan Microwave é um isolador de vibração de cabo de aço especializado, projetado paraisolamento acústico e de microvibraçãoem ambientes onde o deslocamento submícron e a transmissão de ruído audível devem ser controlados com extrema precisão. Construído com cabo de aço inoxidável 304 de 4,8 mm de diâmetro (7*19 fios, enrolamento helicoidal de 10 bobinas) e barras de retenção de liga de alumínio 6061-T6, este isolador suporta umcarga estática nominal de 72 kgao mesmo tempo em que oferece um desempenho excepcionalmentealto coeficiente de amortecimento de Coulomb(taxa de amortecimento efetiva 0,15–0,30) que suprime a vibração estrutural e o ruído acústico transmitido pela estrutura em um amplo espectro de frequência.

Especificações Técnicas Completas

Como o amortecimento de alto Coulomb suprime a acústica e a microvibração

A física da dissipação de energia entre cadeias

Os isoladores de borracha convencionais exibem amortecimento viscoelástico – um mecanismo que é inerentemente dependente da frequência e gera acúmulo de calor interno em frequências mais altas. O JGX-0480D-72A emprega um mecanismo fundamentalmente diferente:Amortecimento de Coulomb (fricção seca)distribuído pelos 133 filamentos de fio de aço individuais dentro do cabo 7*19. À medida que o isolador flexiona sob a entrada de vibração, ocorre deslizamento relativo microscópico em milhares de pontos de contato fio a fio em toda a seção transversal do cabo. Cada evento de microdeslizamento converte uma pequena fração da energia cinética vibracional em calor insignificante – produzindo coletivamente umtaxa de amortecimento efetiva de 0,15–0,30, substancialmente superior ao 0,05–0,10 típico de molas de aço não amortecidas.

Amortecimento Independente de Frequência – Crítico para Isolamento de Banda Larga

O amortecimento viscoelástico em suportes de borracha cai drasticamente em frequências acima de 100 Hz devido à taxa limitada de relaxamento molecular do polímero. O amortecimento de Coulomb, por outro lado, é fundamentalmenteindependente de taxa— a energia dissipada por ciclo depende da amplitude do deslocamento, não da frequência. Isso significa que o JGX-0480D-72A mantém seu alto coeficiente de amortecimento desdemicrovibração sub-Hz (por exemplo, oscilação do edifício a 0,1–1 Hz) através da excitação de equipamento rotativo de frequência média (10–200 Hz) até ruído acústico transmitido pela estrutura de alta frequência (500 Hz – 4 kHz). O resultado é um isolamento eficaz em todo o espectro audível e subaudível – uma capacidade que as montagens viscoelásticas simplesmente não conseguem igualar.

Desempenho de microvibração — Isolamento submícron

Em aplicações de precisão, como litografia de semicondutores, microscopia eletrônica e metrologia óptica, amplitudes de vibração transmitidas pelo piso tão pequenas quanto 0,1 μm podem degradar a resolução do instrumento. A geometria de 10 bobinas do JGX-0480D-72A fornece:

• Rigidez inicial muito baixa(~5–8 N/mm no primeiro milímetro de deflexão) — os cabos de aço respondem elasticamente ao deslocamento submícron sem o limite de "atrito" que afeta as montagens elastoméricas
• Sem limite de microdeslizamento— a arquitetura de contato de fio distribuído garante que o amortecimento esteja ativo mesmo em amplitudes em escala nanométrica, ao contrário dos amortecedores de fricção macroscópicos que exigem um deslocamento mínimo para engatar
• Resposta proporcional à velocidade em microescala— em amplitudes abaixo do limite de escorregamento de Coulomb, a rigidez individual à flexão do fio fornece uma resposta puramente elástica, fazendo uma transição suave para o amortecimento por fricção à medida que a amplitude aumenta

Isolamento Acústico – Desempenho Medido

Perda de inserção medida de acordo com ISO 10846-2:2008, método de rigidez dinâmica, JGX-0480D-72A com pré-carga de 72 kg.

Domínios de Aplicativo

• Laboratórios Acústicos e Câmaras Anecóicas:Isolar equipamentos HVAC, bandejas de cabos e suportes estruturais do invólucro da câmara para evitar caminhos de ruído de flanco que comprometem a precisão da medição em campo livre
• Metrologia de precisão e semicondutores:Estágios de inspeção de wafer, máquinas de medição por coordenadas (CMM), mesas de interferômetro a laser — onde a vibração do piso de 0,1 μm destrói a repetibilidade da medição
• Hospitalar e Saúde:Isolamento do refrigerador de ressonância magnética, montagem de microscópio cirúrgico, controle de vibração da incubadora neonatal — ambientes onde tanto a microvibração quanto o ruído audível impactam diretamente os resultados clínicos
• Estúdios de gravação e transmissão:Isolamento de piso flutuante, montagem em rack de equipamentos, desacoplamento HVAC — preservando a relação sinal-ruído em ambientes de áudio profissionais
• Laboratórios de Pesquisa:Isolamento óptico da mesa, desacoplamento da fundação do microscópio eletrônico, montagem de equipamentos de laboratório a laser - onde a vibração do edifício é o fator limitante na resolução experimental

Fabricação Direta da Fábrica em Xi'an Hoan

(fundada em 2005, Xi'an, Shaanxi) opera uma instalação com mais de 500 funcionários com certificação ISO 9001:2015, com usinagem CNC interna completa, formação de cabos de aço, tratamento de superfície e capacidade de testes 100% dinâmicos. Como umfabricante direto da fábrica, eliminamos as marcações do distribuidor – cada JGX-0480D-72A é enviado diretamente de nossa linha de produção para sua doca de recebimento com documentação completa de rastreabilidade. Cada unidade possui um número de série exclusivo vinculado ao seu registro individual de teste de deflexão de carga, certificados de material EN 10204 3.1 para fio SS304 e barra Al 6061-T6 e um certificado de conformidade.

Precisa de isolamento acústico ou de microvibração de precisão?Entre em contato com a equipe de engenharia de aplicação de Xi'an Hoan. Envie seus espectros de vibração e metas de isolamento — fornecemos uma proposta técnica com curvas de perda de inserção previstas em 48 horas.
