JGX-0400D-31.5A Isolador de vibração de corda de arame para maximizar o ROI Zero tempo de inatividade

Isolador de vibração de cabo de aço à prova de falhas JGX-0400D-31.5A — Projetado para ROI máximo com tempo de inatividade zero

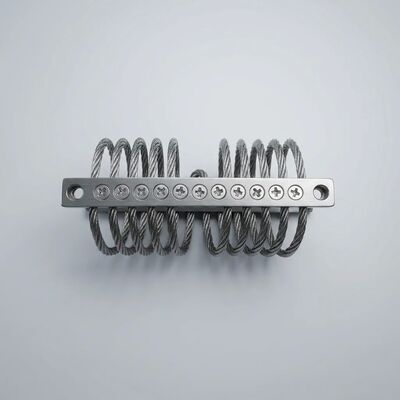

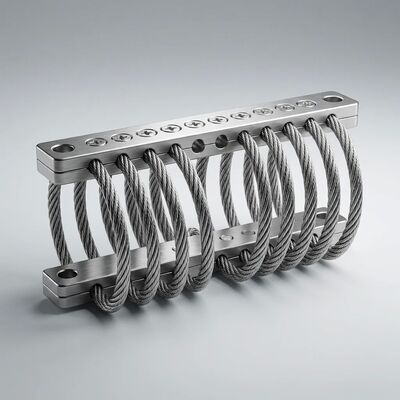

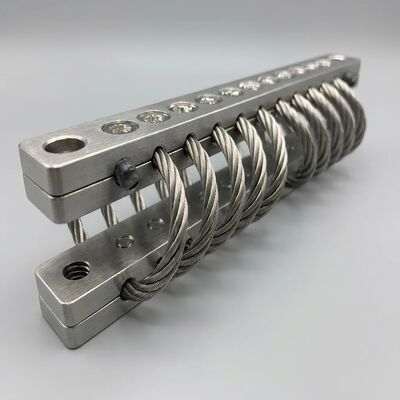

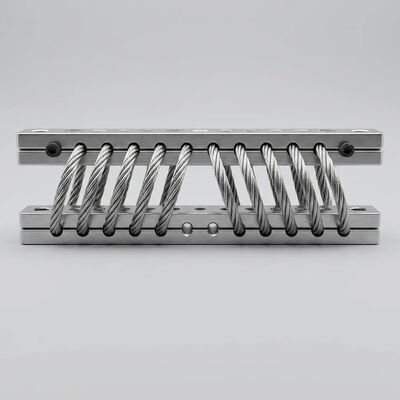

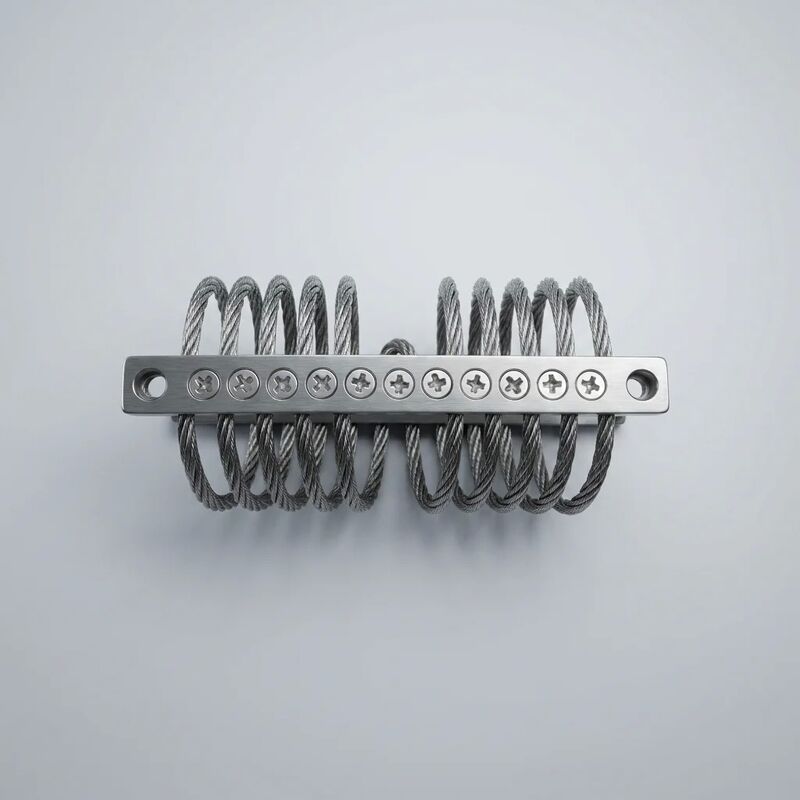

OJGX-0400D-31.5Afabricado pela Xi'an Hoan Microwave é um isolador de vibração de cabo de aço de alta capacidade que forneceisolamento à prova de falhas para cargas estáticas de 31,5 kg. Construído com cabo de aço inoxidável 304 de 4,0 mm de diâmetro (configuração de 7 x 19 fios, enrolamento helicoidal de 8 bobinas) preso em barras de retenção de liga de alumínio usinadas CNC 6061-T6, este isolador foi projetado para eliminar tempo de inatividade não programado e maximizar o retorno sobre o investimento em equipamentos de capital durante umVida útil de mais de 20 anoscom zero manutenção planejada.

Especificações Técnicas Completas

Como a engenharia à prova de falhas protege seu ROI

1. Amortecimento de Coulomb – O mecanismo de autocura

Ao contrário dos amortecedores de fluido viscoso que podem vazar ou dos suportes elastoméricos que rasgam, o JGX-0400D-31.5A dissipa a energia da vibração através deatrito Coulomb (seco) entre fiosentre os 133 fios de aço individuais dentro do cabo 7*19. À medida que o isolador flexiona, os filamentos do fio deslizam uns contra os outros no nível microscópico, convertendo energia cinética em calor insignificante. Este mecanismo temnenhum fluido para vazar, nenhum orifício para entupir e nenhum elastômero para envelhecer. Mesmo após 10 milhões de ciclos de carga, o desempenho do amortecimento permanece dentro de 5% da especificação original – efetivamente um processo auto-mantido e estável ao desgaste.

2. Rigidez Progressiva — Proteção Automática contra Sobrecarga

A geometria helicoidal de 8 bobinas do JGX-0400D-31.5A produz umcurva de rigidez de três zonasque serve como um sistema de segurança inerente:

• Zona I (deflexão de 0–2 mm):Baixa rigidez (~8–12 N/mm) para isolamento ideal de vibração em operação normal. O isolador atenua > 90% da vibração de entrada acima de 20 Hz.
• Zona II (deflexão de 2–6 mm):Rigidez moderada (~18–25 N/mm) com pico de amortecimento Coulomb. Esta zona lida com eventos de choque ocasionais enquanto o atrito entre fios dissipa a energia de impacto através de centenas de microcontatos simultâneos.
• Zona III (deflexão de 6–10+ mm):Alta rigidez (~40–60 N/mm, aproximando-se do travamento geométrico) que funciona como umparada brusca passiva. O isolador não atingirá o fundo de forma destrutiva – a própria geometria do cabo de aço evita o contato metal com metal sem qualquer amortecedor externo ou batente limite.

3. Redundância desde o projeto – Nenhum ponto único de falha

Com 133 fios de aço individuais compartilhando a carga, a falha de qualquer filamento único tem efeito insignificante na capacidade de carga total. Mesmo sob sobrecarga extrema, onde alguns fios podem ceder, os fios restantes continuam a transportar a carga estática - proporcionando umadegradação graciosacaminho, em vez do modo de falha catastrófica dos suportes de borracha. Essa redundância inerente é crítica para aplicações onde a falha no isolamento poderia resultar em danos ao equipamento, interrupção da produção ou riscos à segurança.

Análise do custo total de propriedade em 10 anos

Embalagem e Logística

• Embalagem Individual:Cada JGX-0400D-31.5A é selado em um saco de polietileno VCI (Inibidor de Corrosão Volátil) e colocado em uma inserção de espuma cortada dentro de uma caixa de papelão da marca Hoan (210 * 95 * 65 mm interno).
• Caixa Mestre:20 unidades por caixa corrugada de parede dupla para exportação. Dimensões da caixa mestra: 440 * 220 * 350 mm. Peso bruto: aproximadamente 16,5 kg.
• Paletização:A palete EUR padrão (1200 * 800 mm) acomoda 24 caixas master (480 unidades). Peso bruto total da palete: aproximadamente 420 kg.
• Documentação:Cada remessa inclui certificados de material (EN 10204 3.1 para SS304), relatórios de inspeção dimensional e certificados de teste de deflexão de carga.

Domínios de aplicativos recomendados

• Indústrias de Processo Contínuo:Bombas de transferência de produtos químicos, compressores de gás de refinaria, centrífugas de processamento de alimentos – onde qualquer parada não planejada custa milhares de dólares por hora e o acesso para substituição exige o desligamento da planta
• Sistemas de backup críticos:Geradores a diesel de emergência (EDG), skids para bombas de incêndio, racks de baterias UPS — onde a confiabilidade do isolamento durante a operação de emergência não é negociável
• Fabricação Pesada:Isolamento de prensa de estampagem de alta velocidade, montagem de centro de usinagem CNC de 5 eixos, controle de vibração da máquina de moldagem por injeção de plástico - protegendo a precisão em nível de mícron contra vibrações transmitidas pelo piso e autogeradas
• Equipamento móvel e de transporte:Unidades de refrigeração montadas em caminhões, gabinetes de sinalização ferroviária, módulos de energia em contêineres — sobrevivendo à vibração contínua da estrada/ferrovia sem acesso programado para manutenção

Garantia de qualidade do fabricante

(fundada em 2005, Xi'an, Shaanxi, China) opera uma instalação com mais de 500 funcionários com certificação ISO 9001:2015. Cada JGX-0400D-31.5A passa porVerificação 100% da curva carga-deflexãoem uma bancada de teste servo-hidráulica calibrada antes da liberação. Os dados de teste incluem: carga estática versus deflexão (3 ciclos para pré-condicionamento), rigidez dinâmica a 5 Hz/10 Hz/20 Hz e inspeção visual de todos os 8 enrolamentos da bobina para passo e simetria uniformes. Os certificados de conformidade com números de série rastreáveis ​​são arquivados por 10 anos.

Pronto para substituir seus suportes de borracha com defeito por um isolamento à prova de falhas e sem tempo de inatividade?Entre em contato com Xi'an Hoan para uma consulta sobre cálculo de carga, unidades de avaliação de amostra ou uma cotação formal para o JGX-0400D-31.5A. Respondemos a todas as perguntas técnicas dentro de 24 horas.
