Isolador de vibração de cabo de fio JGX-0400D-31.5A, elasticidade não linear, substituição, amortecedor de prototipagem rápida

JGX-0400D-31.5A — Isolador de cabo de aço com elasticidade não linear com substituição imediata e prototipagem rápida em 7 dias

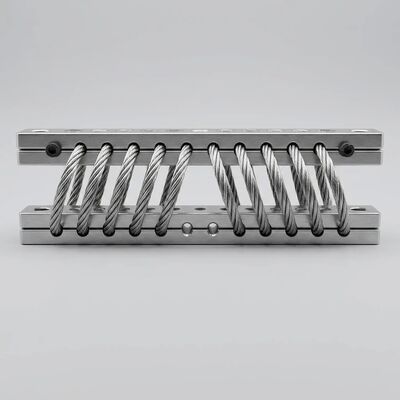

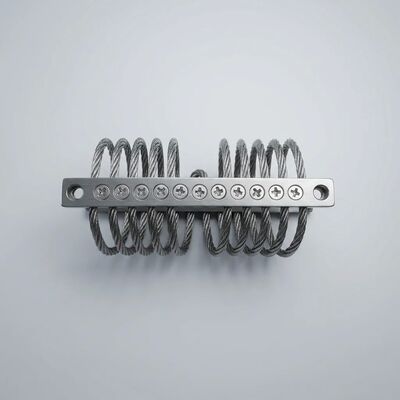

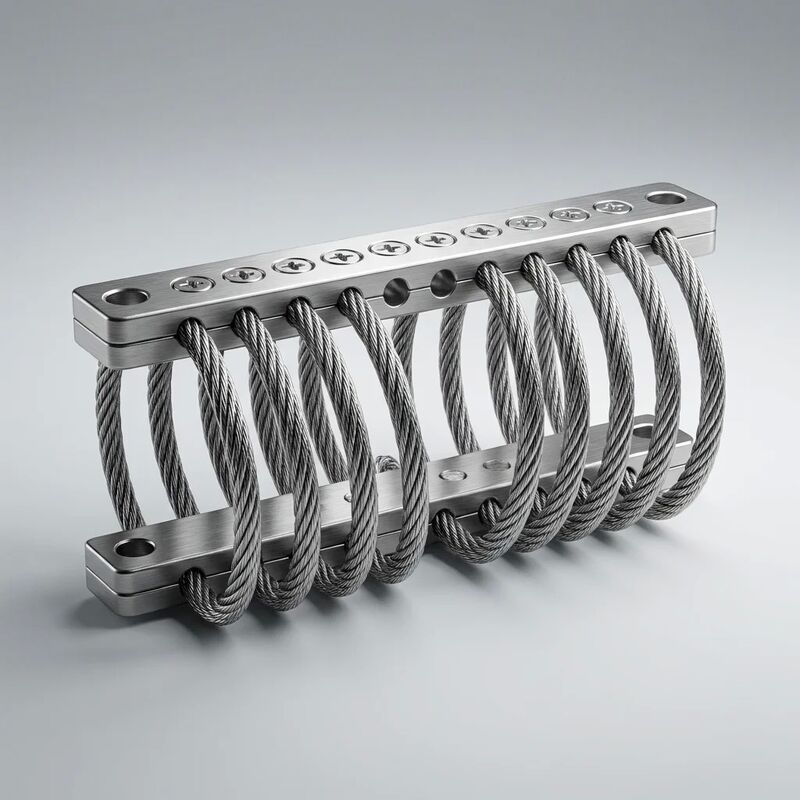

OJGX-0400D-31.5Apor Xi'an Hoan Explorações de microondaselasticidade não linearpara fornecer desempenho de isolamento inatingível com molas lineares ou montagens de borracha. Seu cabo de aço inoxidável 304 de 4,0 mm (construção 7*19, enrolamento simétrico de 8 bobinas) é capturado em barras de liga de alumínio 6061-T6 com umInterface de pino roscado tipo D M10, fornecendo um caminho de substituição direto para isoladores de borracha cilíndricos envelhecidos. Classificado paraCarga de compressão estática de 31,5 kg, o JGX-0400D-31.5A é suportado por umPrograma de prototipagem rápida de 7 dias úteispara geometrias de barras personalizadas, classificações de carga alternativas e configurações de montagem não padrão.

Dados e dimensões de engenharia

Compreendendo a elasticidade não linear – a vantagem da engenharia

Isoladores lineares - molas helicoidais, cilindros de borracha, almofadas elastoméricas - seguem a Lei de Hooke: a força é proporcional ao deslocamento (F = kx). Isto obriga a um doloroso compromisso de engenharia: uma mola macia isola bem a vibração, mas desvia excessivamente sob choque; uma mola rígida limita a deflexão do choque, mas transmite a vibração diretamente para a estrutura.

O JGX-0400D-31.5AGeometria do cabo de aço helicoidal de 8 bobinasproduz uma resposta fundamentalmente diferente - uma rigidez progressiva e dependente da amplitude que não pode ser descrita por uma única constante de mola:

Região I: Flexão Elástica (0–2 mm, ~10 N/mm)

Em baixas amplitudes típicas de vibração de equipamento rotativo contínuo (0,1–2,0 mm pico a pico), os fios de fio individuais dobram-se elasticamente dentro de sua faixa linear. A rigidez é baixa – aproximadamente 10 N/mm em compressão – produzindo isolamento eficaz com atenuação > 90% acima da excitação de 20 Hz. Este é o regime em que o isolador passa > 99% de sua vida operacional, protegendo equipamentos de precisão contra vibrações sutis, mas prejudiciais, de alta frequência.

Região II: Engajamento de Coulomb (2–6 mm, ~22 N/mm)

À medida que a amplitude aumenta para a faixa de choque moderado, o deslocamento relativo entre fios aumenta. Os 133 filamentos de fio individuais ao longo da seção transversal do cabo 7*19 começam a deslizar uns contra os outros, acionando o mecanismo de amortecimento de fricção de Coulomb. A taxa de amortecimento efetiva aumenta de 0,10 para 0,25, dissipando a energia de impacto por meio de fricção distribuída em microescala. A rigidez aumenta para aproximadamente 22 N/mm — o suficiente para resistir a deslocamentos adicionais sem transmitir força excessiva ao equipamento isolado.

Região III: Endurecimento Geométrico (6–10+ mm, ~50 N/mm assintótico)

Em amplitudes elevadas que se aproximam dos limites geométricos do enrolamento helicoidal, o raio efetivo do cabo de aço diminui e o braço do momento fletor encurta. A rigidez aumenta acentuadamente para aproximadamente 50 N/mm — um multiplicador de 5* em relação à taxa de baixa amplitude — funcionando como uma parada suave progressiva e sem impacto. O equipamento desacelera suavemente ao longo dos 4 mm finais do percurso, em vez de sofrer uma parada rígida e brusca. A desaceleração máxima é normalmente ≤ 15 G, mesmo sob pulsos de entrada de 30 G.

Substituição imediata – dados de intercâmbio mecânico

O JGX-0400D-31.5A foi projetado paraintercâmbio dimensional diretocom fatores de forma de isolador de borracha cilíndrico amplamente utilizados. Principais dados de compatibilidade mecânica:

Nenhuma modificação do chassi, nenhuma perfuração, nenhuma soldagem necessária.Na maioria dos casos, o JGX-0400D-31.5A é aparafusado diretamente nos pontos de montagem existentes desocupados por isoladores de borracha com falha. Se o passo da rosca for diferente (por exemplo, montagem de borracha M12 no isolador M10), buchas adaptadoras de rosca simples — fornecidas pela Hoan sem custo adicional para pedidos de avaliação — fornecem uma solução 100% mecânica sem modificação do equipamento.

Programa de prototipagem rápida de 7 dias

Para aplicações que exigem uma configuração não padronizada — geometria de barra diferente, classificação de carga alternativa, restrições específicas de envelope ou integração com interfaces de montagem proprietárias — a Xi'an Hoan oferece umaserviço de prototipagem rápida com entrega de 5 a 7 dias úteis:

1. Dia 1:O cliente envia requisitos dimensionais, dados de carga e especificações de interface de montagem. Os engenheiros de aplicação da Hoan analisam e confirmam a viabilidade dentro de 24 horas.
2. Dia 2–3:Modelo CAD 3D gerado (formatos STEP e IGES fornecidos). O cliente analisa e aprova o protótipo virtual – as modificações são gratuitas nesta fase.
3. Dia 4–6:Usinagem CNC de barras de retenção personalizadas em liga de alumínio 6061-T6. Enrolamento do cabo de aço com contagem e passo de bobina especificados. Montagem e verificação dimensional inicial.
4. Dia 7:Verificação de 100% da curva carga-deflexão em bancada de teste servo-hidráulica. Inspeção visual, embalagem e remessa expressa. Relatório de teste completo e certificados de materiais incluídos.

Quantidades de protótipo (1–20 unidades) não acarretam custos de ferramental— toda a usinagem de barras é realizada em equipamentos CNC padrão, utilizando os mesmos processos que serão aplicados na produção em grande escala. Isso elimina a barreira de amortização de ferramentas que normalmente torna as soluções de isolamento personalizadas de pequenas quantidades proibitivamente caras.

Especificações de embalagem

• Pacote de unidades individuais:Saco anticorrosão VCI + inserção de espuma PE cortada + caixa de unidade única da marca Hoan (210 * 95 * 65 mm, aprox. 0,85 kg bruto)
• Caixa Master (20 unidades):Flauta B de parede dupla corrugada, 440 * 220 * 350 mm, aprox. 16,5 kg brutos
• Carga de paletes (EUR 1200*800):24 caixas master = 480 unidades, aprox. 420 kg brutos, embalado com protetores de canto
• Pacote de documentação:Certificado de material EN 10204 3.1 (fio SS304 + barra Al 6061-T6), relatório de inspeção dimensional, curva carga-deflexão por número de série, certificado de conformidade

Exemplos de integração de aplicativos

• Retrofit da bomba:Uma estação de transferência de produtos químicos com 6 bombas substituiu 24 suportes cilíndricos de neoprene degradados (vida útil: 18 meses) por isoladores JGX-0400D-31.5A. Os pinos M10 combinavam diretamente com as placas de montagem existentes. Não é necessário retrabalho. Após mais de 5 anos, os isoladores apresentam degradação zero, eliminando uma parada anual da planta de 2 dias para inspeção e substituição da montagem.
• Integração OEM do gerador móvel:Um fabricante de geradores a diesel montados em reboques trocou o meio da produção de suportes sanduíche de borracha M12 para isoladores JGX-0400D-31.5A. Buchas adaptadoras simples de M12 para M10 forneceram uma transição aparafusada sem reprojetar o gabinete. A capacidade de sobrevivência a choques durante o transporte rodoviário melhorou de 10 G para 30+ G, reduzindo as reclamações de garantia em mais de 60%.
• Isolamento personalizado do resfriador HVAC:Um data center exigia isolamento de vibração para 6 unidades de resfriamento de telhado com espaçamento de trilhos fora do padrão. A equipe de prototipagem rápida de Hoan projetou barras de alumínio de comprimento personalizado (mesmo material 6061-T6, mesmos pinos M10) em 6 dias úteis. Os protótipos foram validados no local dentro de 2 semanas após a consulta inicial – desde o conceito até a instalação operacional em menos de um mês.

Sobre Xi'an Hoan Microwave Co.

Com sede em Xi'an, província de Shaanxi — um importante centro aeroespacial e de fabricação de precisão — Xi'an Hoan é uma especialista dedicada em isolamento de vibração desde 2005. Nossas instalações com certificação ISO 9001:2015 empregam mais de 500 funcionários, incluindo mais de 100 engenheiros de P&D. Mantemos um estoque abrangente de isoladores padrão da série JGX para envio imediato e uma célula dedicada de prototipagem rápida para configurações personalizadas. Com exportações para mais de 35 países e um compromisso de resposta a consultas técnicas 24 horas por dia, estamos equipados para atender aos seus requisitos de isolamento de vibração, desde a avaliação do protótipo até a produção em volume.

Precisa de uma configuração de isolador personalizada ou está pronto para qualificar o JGX-0400D-31.5A para sua aplicação?Entre em contato com a equipe de engenharia de aplicação de Xi'an Hoan. Envie seus dados de carga e especificações de montagem – retornamos uma proposta de protótipo em 48 horas e enviamos unidades de avaliação em 7 dias úteis.
