JGX-0320D-20A Isolador de vibração de cabo de fio Isolamento de todos os eixos Montagem de choque de aço inoxidável de grau industrial

Isolador de vibração de cabo de aço de todos os eixos JGX-0320D-20A — Controle de choque multidirecional de precisão

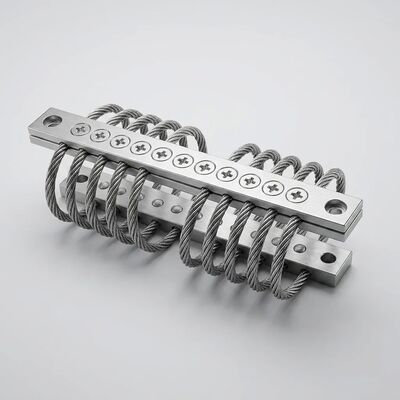

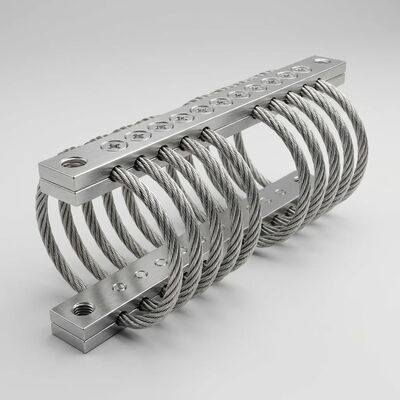

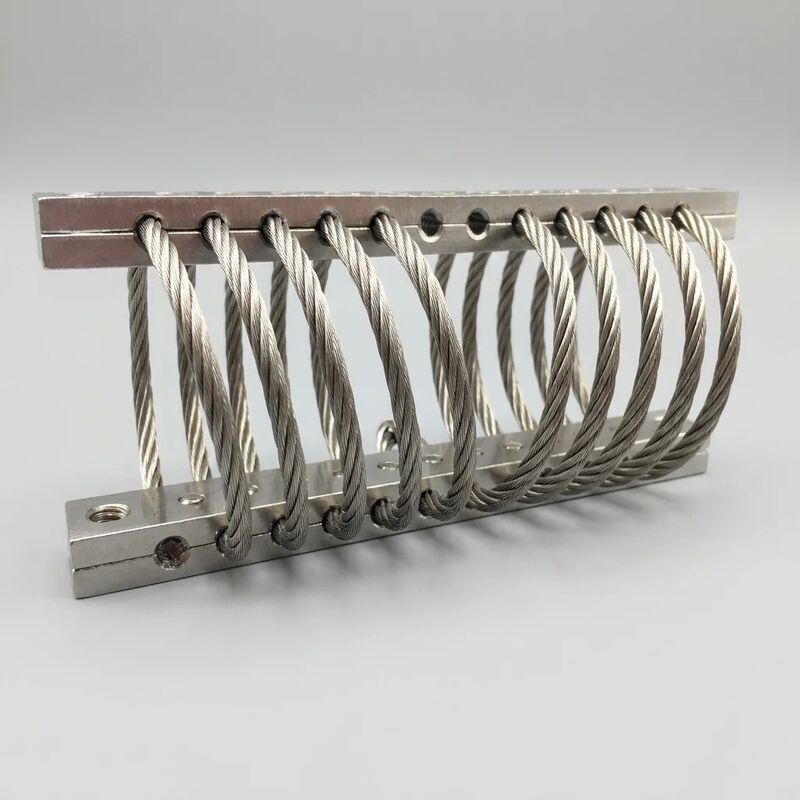

OJGX-0320D-20Aé um isolador de vibração de cabo de aço de alto desempenho projetado pela Xi'an Hoan Microwave Co.atenuação de choque e vibração em todos os eixosem ambientes industriais exigentes. Apresentando cabo de aço inoxidável 304 de 3,2 mm de diâmetro enrolado helicoidalmente através de barras de retenção de liga de alumínio usinadas com precisão, este isolador ofereceamortecimento multidirecional superior em todos os seis graus de liberdade— compressão, tensão, cisalhamento e rolamento — simultaneamente.

Tecnologia de isolamento de todos os eixos

Ao contrário dos suportes convencionais de mola ou borracha que isolam a vibração em apenas uma direção, o JGX-0320D-20A emprega uma geometria de cabo de aço helicoidal patenteada que fornececaracterísticas de rigidez não linearem todos os eixos. Sob vibração de baixa amplitude, os fios apresentam uma resposta suave para máxima eficiência de isolamento. À medida que a amplitude do choque aumenta, a geometria do cabo enrijece progressivamente, evitando o afundamento enquanto dissipa a energia através do atrito entre fios - um fenômeno conhecido comoAmortecimento de Coulomb. Essa capacidade em todos os eixos o torna ideal para equipamentos onde a direção da vibração é imprevisível ou multidirecional, como máquinas rotativas, instalações móveis e contêineres de transporte.

Principais recursos de engenharia

• Desempenho em todos os eixos:Isolamento eficaz em compressão, tensão, cisalhamento e rotação — cobertura de seis graus de liberdade com uma única montagem compacta. Não há necessidade de diferentes orientações do isolador para diferentes direções de carga.
• Construção de nível industrial:Cabo de aço inoxidável 304 (1.4301) — 3,2 mm de diâmetro, construção de 7x19 fios para ótima relação flexibilidade/resistência. Barras de retenção em liga de alumínio 6061-T6 com anodização branca opcional ou tratamento de superfície de anodização dura.
• Curva de rigidez não linear:Resposta suave em baixo deslocamento para proteção de equipamentos sensíveis; característica de endurecimento progressivo em alto deslocamento para absorver choques sem contato estrutural. Transmissibilidade de pico normalmente abaixo de 2,5 na ressonância.
• Projeto de Manutenção Zero:Construção toda em metal – sem borracha, elastômero ou fluido hidráulico para degradar, rachar, vazar ou exigir substituição. Instale uma vez e opere por décadas sem intervenção de serviço.
• Ampla tolerância à temperatura:Operação confiável de -40°C a +150°C sem desvio de rigidez. Ao contrário dos suportes de borracha que endurecem em temperaturas abaixo de zero e amolecem excessivamente em altas temperaturas, o JGX-0320D-20A mantém propriedades de amortecimento consistentes em toda a sua faixa nominal.
• À prova de corrosão e meio ambiente:O cabo de aço inoxidável passivado resiste à névoa salina (mais de 500 horas ASTM B117), produtos químicos industriais, ozônio, radiação UV e umidade. Adequado para instalações externas, ambientes marinhos e instalações de processamento químico.

Especificações Técnicas

Opções de tratamento de superfície

• Anodização Branca (Padrão):Produz um acabamento de alumínio natural e uniforme com maior dureza superficial. Adequado para ambientes industriais em geral. Excelente adesão para rotulagem e codificação por cores.
• Anodização dura (opcional):Cria uma camada de óxido mais espessa e escura com resistência à abrasão significativamente aumentada. Recomendado para instalações de alto desgaste, plataformas offshore e atmosferas quimicamente agressivas.

Domínios de aplicativos primários

• Máquinas Industriais:Patins de compressores, conjuntos de bombas, suportes de centrífugas, grupos geradores — absorvendo forças dinâmicas desequilibradas e evitando fadiga estrutural
• Equipamento de precisão:Máquinas de medição por coordenadas (CMM), estações de inspeção óptica, ferramentas de fabricação de semicondutores — isolando instrumentos sensíveis a submícrons de vibrações transmitidas pelo piso
• Serviços de HVAC e construção:Unidades de resfriamento, equipamentos de tratamento de ar, montagens de torres de resfriamento — reduzindo a transmissão de ruído proveniente da estrutura e atendendo às especificações acústicas
• Transporte e Logística:Isolamento de contêineres de transporte, componentes eletrônicos montados em veículos, gabinetes de geradores móveis — protegendo cargas e equipamentos contra choques induzidos pela estrada e manuseio em trânsito
• Setor de Energia:Estações de bombeamento de petróleo e gás, equipamentos de nacelas de turbinas eólicas, gabinetes de inversores solares — suportando vibração contínua em instalações remotas e autônomas

Características de carga-deflexão

O JGX-0320D-20A exibe uma curva de carga-deflexão progressiva e não linear. Com carga estática nominal (20 kg em compressão), a deflexão estática é de aproximadamente 2 a 4 mm, dependendo da orientação de montagem. Esta não-linearidade fornece umaexcelente equilíbrioentre isolamento suave em condições normais de operação e restrição firme sob eventos de choque — uma vantagem importante sobre isoladores de mola lineares que forçam uma compensação entre isolamento de vibração e proteção contra choque.

Sobre Xi'an Hoan Microwave Co.

Fundada em 2005 e sediada em Xi'an, província de Shaanxi, China, a Xi'an Hoan é um fabricante especializado em soluções de isolamento de vibração e absorção de energia. Com mais de 500 funcionários, incluindo mais de 100 especialistas técnicos, atendemos clientes em 31 províncias chinesas e exportamos para mais de 35 países. Nosso portfólio de produtos abrange isoladores de cabos de aço, suportes de borracha e metal, amortecedores de fricção, amortecedores e componentes de RF/microondas. Cada isolador da série JGX é fabricado sob nosso sistema de gestão de qualidade certificado ISO 9001:2015, com rastreabilidade total desde a matéria-prima até o produto acabado.

Por que escolher o JGX-0320D-20A?

A combinação decapacidade de isolamento de todos os eixos,rigidez não linear, edurabilidade toda em metaltorna o JGX-0320D-20A a escolha definitiva para engenheiros que não podem comprometer a confiabilidade do controle de vibração. Seja protegendo instrumentos sensíveis contra vibrações do piso ou protegendo equipamentos rotativos contra suas próprias forças dinâmicas, este isolador oferece desempenho consistente e livre de manutenção ano após ano — em condições onde os suportes de borracha falham em poucos meses.

Contate Xi'an Hoan hoje para discutir seus requisitos específicos de carga, configurações de montagem ou para solicitar uma variante de engenharia personalizada do JGX-0320D-20A adaptada à sua aplicação.
