JGX-0240D-7.7A Isolador de vibração por corda de arame

Visão geral do produto

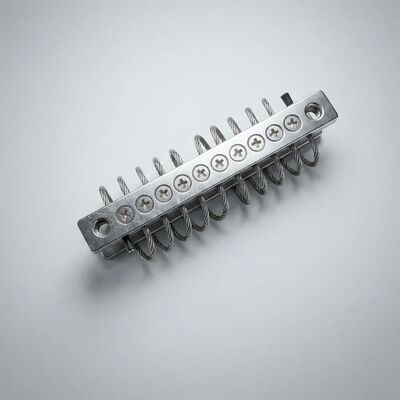

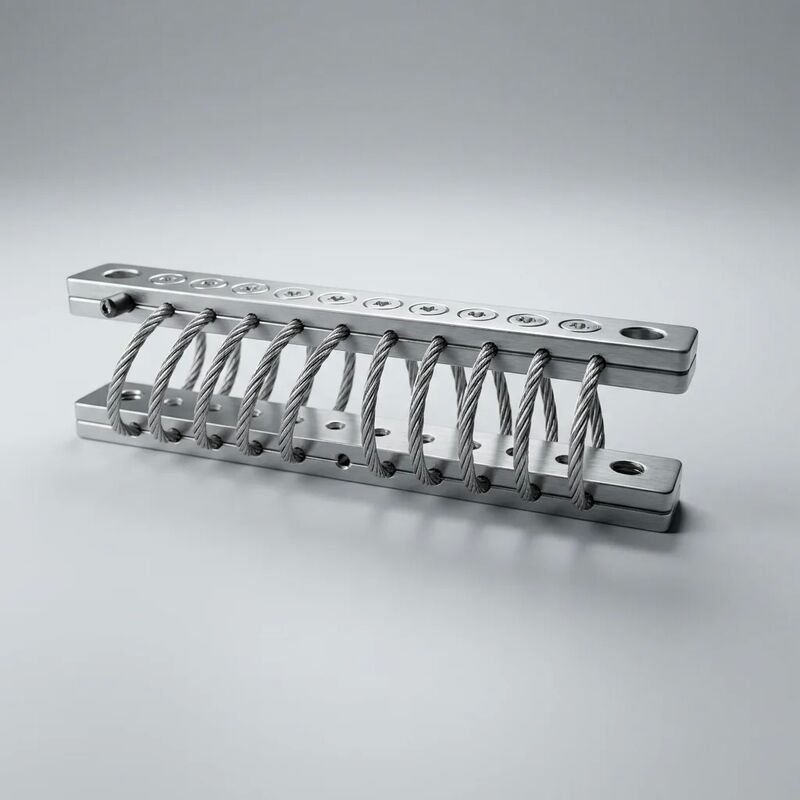

OJGX-0240D-7.7Aé um isolador de vibração de corda de arame para uso pesado, concebido para equipamentos industriais que requeremrigidez estável a longo prazoeControle de vibração de banda largaNo seu núcleo está uma hélice de 8 bobinas formada por uma corda de aço inoxidável 304 de 7,7 mm de diâmetro, em uma configuração de 7*19, polida para resistência à corrosão.240 kg de carga estática por montagemcom uma capacidade máxima de entrada de choque de 40 g. A sua característica definidora é umaProjeto estrutural de arrasto zero— achieved through post-forming thermal stress relief — that eliminates the progressive sag and stiffness drift that compromise elastomeric and spring-based isolators within the first few years of serviceEste documento de referência apresenta os dados de engenharia completos para especificação, integração e verificação de desempenho.

Dados dimensional e físico

Propriedades materiais

Características de rigidez e de deformação de carga

O JGX-0240D-7.7A mostrarigidez não linear- uma característica de concepção deliberada que melhore o desempenho do isolamento de banda larga e forneça suporte progressivo à carga:

Desempenho dinâmico

Mecanismos de amortecimento

Dois mecanismos de dissipação de energia independentes operam simultaneamente na hélice do fio de corda:

• Coulomb (fricção seca) amortecimento:À medida que o feixe de filamentos 7*19 se dobra, os 133 fios individuais por seção transversal da bobina passam por micro-deslizamento em suas interfaces de contato.Este mecanismo dependente da amplitude é mais eficaz quando o deslocamento de excitação excede o limiar de deslizamentoA força de amortecimento efetiva de Coulomb é de aproximadamente 815% da carga dinâmica aplicada.
• Diminuição histerética (material):A deformação elástica cíclica da rede de aço inoxidável austenítico produz um circuito de histerese tensão-deformação cuja área fechada representa a energia dissipada por ciclo.Este mecanismo é independente da frequência uma distinção crítica das abordagens de amortecimento viscoso que se tornam cada vez mais ineficientes em baixas frequências.

Desempenho de isolamento quantificado

Desempenho de choque e fadiga

Estrutura de arrasto zero: base de engenharia

O arrasto nos isoladores convencionais manifesta-se como mudança progressiva de inclinação e rigidez sob carga sustentada.Aceleração a temperaturas elevadasAs molas de bobina de aço podem sofrer relaxamento de tensão se não forem devidamente pré-configuradas e cortadas.

O JGX-0240D-7.7A atinge a sua característica de arrasto zero através de três elementos de design:

1. Percurso de carga de metal:O aço inoxidável não se arrasta a temperaturas de serviço inferiores a aproximadamente 300 °C – uma propriedade material fundamental que elimina o mecanismo de deformação dependente do tempo presente nos polímeros.
2. Relief de estresse térmico pós-formação:Após a corda de arame ser enrolada na geometria da hélice de 8 bobinas, o conjunto é submetido a tratamento térmico controlado para aliviar as tensões residuais de formação.Mesmo a corda de aço exibiria um relaxamento dimensional mensurável durante os primeiros meses de serviço à medida que as tensões de formação se redistribuem..
3. Limitação do intervalo de tensão:A geometria da bobina é concebida de modo a que, sob carga estática nominal, as tensões individuais do fio permaneçam bem dentro da região elástica (< 30% da tensão de rendimento),proporcionando uma margem substancial contra o acúmulo de micro rendimento durante milhões de ciclos de carga.

Conformidade ambiental e regulamentar

Resumo das especificações técnicas

Aplicações recomendadas

• Conjunto de geradores a diesel e a gás (50 500 kVA):O isolamento de banda larga aborda a excitação multi-harmónica da combustão, do desequilíbrio de rotação e das forças magnéticas do alternador simultaneamente.
• Pacotes de compressores industriais:Compressores recíprocos e de parafuso produzem vibrações de amplo espectro que os isoladores de sintonização única não podem cobrir.
• Bombas centrífugas e deslizamentos de bombas:Gerencia tanto a vibração síncrona à velocidade de marcha como a excitação induzida por turbulência de banda larga em instalações de alto fluxo.
• Pacotes de arrefecedores e manipuladores de ar:A característica de deslizamento zero garante que as unidades pesadas permaneçam no nível crítico para o retorno de óleo nos compressores de parafuso e rolamento.
• Sistemas industriais de ventiladores e sopradores:Mantenha a eficácia do isolamento em toda a operação de velocidade variável impulsionada por VFD, ao contrário dos isoladores sintonizados.
• Fornecedores de energia elétrica:A rigidez estável evita o desalinhamento gradual que pode estressar as conexões de buchas e comprometer o isolamento do transformador cheio de óleo.

Melhores práticas de instalação

• Preparação da superfície:A superfície de montagem deve ser plana a menos de 0,5 mm da superfície do isolador.
• Seleção do sujeito:Usar parafusos de aço inoxidável M12 (minimo A2-70) com rolhas planas sob a cabeça e a porca do parafuso.Não substitua os elementos de fixação de aço carbono, pois a corrosão galvânica ocorrerá na interface de aço inoxidável.
• Procedimento do binário:Apertar progressivamente até 45 ‰ 55 N · m a seco (35 ‰ 45 N · m lubrificado). Apertar de forma diagonal. Não exagerar o binário. O isolador não deve ser comprimido em repouso.
• Distribuição da carga:Para instalações de montagem múltipla, certifique-se de que o peso total suportado é distribuído dentro de ± 10% entre todos os isoladores.
• Permissão:Manter uma distância mínima de 25 mm em torno de todas as bobinas de fio para permitir uma deflexão ilimitada sob carga de choque.

Perguntas Frequentes

P: Qual é a diferença entre o JGX-0240D-7.7A e o menor JGX-0160D-4.8A?
O JGX-0240D-7.7A é a variante de maior capacidade: 240 kg contra 160 kg de carga estática nominal, 7,7 mm contra 4,8 mm de corda de arame, 8 bobinas contra 6 bobinas e 40 g contra 30 g de choque.Ambos compartilham a mesma arquitetura de metal com zero arrasto.Para equipamentos na faixa de 100-240 kg por montagem, o JGX-0240D-7.7A fornece isolamento óptimo dentro da sua janela de carga projetada.

P: Posso utilizar menos suportes a uma carga maior por suportes?
Para obter o melhor desempenho de isolamento, operar cada isolador dentro de um limite de 40­80% da sua capacidade nominal (96­192 kg para o JGX-0240D-7.7A).Uma carga superior a 80% reduz a margem de deflexão dinâmica disponível para a absorção de choquesA carga inferior a 40% reduz a eficácia de amortecimento porque o atrito de Coulomb depende da pressão de contacto entre os fios de arame.

P: Preciso de retenções laterais com isoladores de corda de arame?
A característica de amortecimento em todos os eixos da geometria da corda helicoidal fornece isolamento em compressão, cisalhamento e rolamento simultaneamente.Não são necessários aparelhos de retenção laterais separados para funcionamento normal.Para eventos de choque extremo (acima de 40 g), consulte a nossa equipa de engenharia de aplicações para recomendações de retenção suplementares.

P: Os certificados RoHS e REACH estão disponíveis?
Sim. O produto é totalmente compatível com RoHS e REACH. Declarações de conformidade e relatórios de composição dos materiais estão disponíveis mediante pedido para o seu pacote de documentação regulamentar.

P: Que manutenção é necessária?
O projeto de metal requer zero lubrificação, zero re-torque, zero ajuste e zero substituição de componentes.A inspecção visual durante os intervalos regulares de manutenção dos equipamentos é suficiente para confirmar a integridade.
