Isolador de vibração de cabo de aço JGX-0240D-7.7A - Guia de aquisição e integração

Introdução

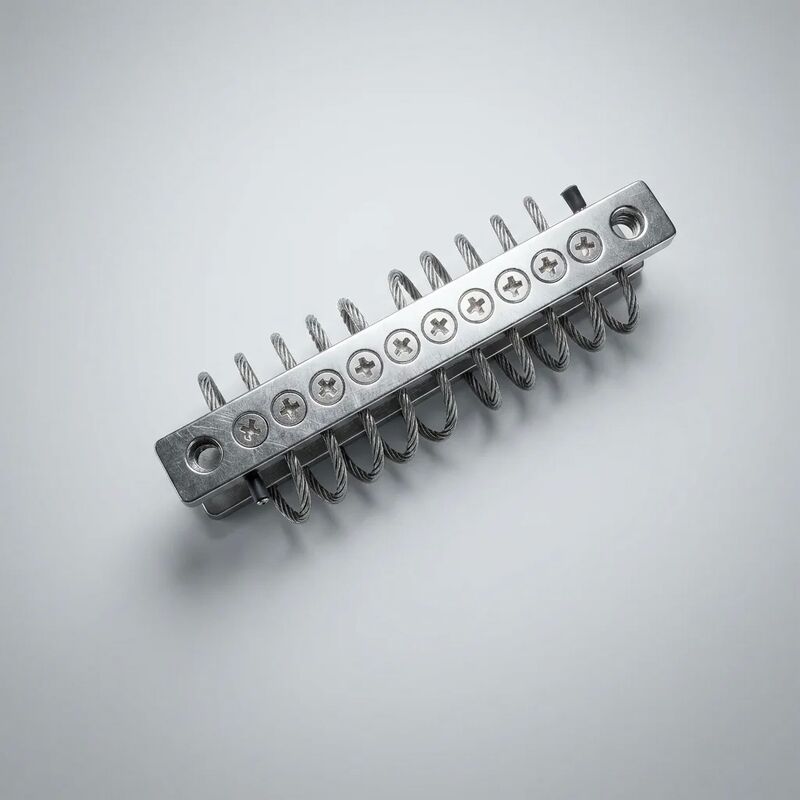

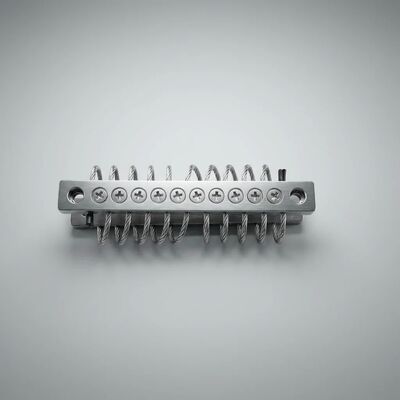

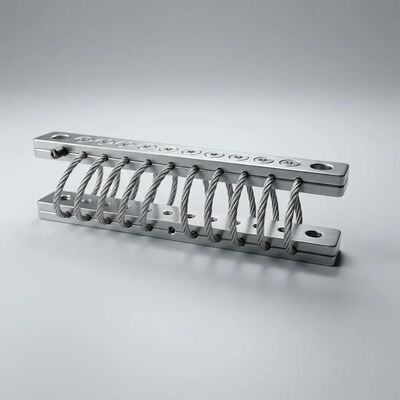

A seleção de um isolador de vibração envolve mais do que corresponder a uma classificação de carga. A decisão completa de aquisição abrange compatibilidade dimensional, requisitos de interface de montagem, prazo de entrega, documentação regulamentar, mão de obra de instalação e custo total do ciclo de vida. Este guia fornece as informações completas necessárias para especificar, solicitar, integrar e manter oJGX-0240D-7.7A- um isolador de cabo de aço inoxidável 304 de 8 bobinas e 7,7 mm com capacidade para 240 kg por montagem, suportado pordesign modular escalável e entrega rápidado estoque pré-configurado.

Identificação do produto e referência de pedido

Especificações físicas e dados dimensionais

Especificações de desempenho

Plataforma modular escalável: configure sua especificação

O JGX-0240D-7.7A faz parte de uma plataforma modular onde o elemento de amortecimento central (cabo de aço SS304 de 8 bobinas e 7,7 mm) é combinado com configurações e acabamentos de montagem selecionáveis. Essa arquitetura permiteentrega rápida de subcomponentes estocados— a maioria das configurações padrão é enviada dentro de 3 a 5 dias úteis.

Opções de configuração de montagem

• Base a Base (Padrão):Duas placas de montagem idênticas — uma fixada na estrutura de base do equipamento, outra na fundação ou estrutura de suporte. Esta é a configuração padrão para isolamento geral de equipamentos industriais.
• Base para equipamento:Uma placa é montada na estrutura do equipamento; a outra placa é substituída por uma interface direta parafusada para aplicações onde o isolador fica entre a base do equipamento e um suporte específico da máquina.
• Orientação personalizada:Para instalações onde a entrada de vibração primária não está alinhada com a gravidade (equipamentos angulares, máquinas montadas na parede), entre em contato com nossa equipe de engenharia com sua geometria de montagem para uma revisão da configuração.

Seleção de acabamento de superfície

• Eletropolido (Padrão):Recomendado para a maioria das aplicações. Fornece uma superfície limpa e lisa com maior resistência à corrosão e adesão reduzida de contaminantes. Adequado para ambientes marítimos, de processamento de alimentos, farmacêuticos e industriais em geral.
• Passivado (opcional):Tratamento adicional de passivação química para maximizar a camada passiva de óxido de cromo. Recomendado para aplicações de altíssima pureza ou ambientes com exposição contínua a agentes de limpeza químicos agressivos.
• Óxido Preto (Opcional):Acabamento estético para aplicações onde se deseja integração visual com equipamentos de cor escura. Nota: este é um tratamento cosmético e não aumenta a resistência à corrosão; não recomendado para instalações externas ou marítimas.

Pacote de documentação regulamentar

A documentação a seguir está disponível para dar suporte à aquisição, integração e conformidade regulatória:

Entrega e Logística

Planilha de Seleção

Use a planilha a seguir para confirmar se JGX-0240D-7.7A é a especificação correta para sua aplicação:

1. Peso total do equipamento:_____ kg (inclui todos os componentes permanentemente conectados: tubulação, fiação, plataformas de acesso, estoque de fluidos)
2. Número de pontos de montagem:_____ (normalmente 4 ou 6 para bases de equipamentos retangulares)
3. Carga por isolador:Linha 1 ÷ Linha 2 = _____ kg/montagem
4. Verificar:O valor da Linha 3 está entre 96 kg e 192 kg? □ Sim (ideal) □ Não (considere um modelo diferente ou ajuste a contagem de montagens)
5. Frequência(s) de vibração dominante(s):_____ Hz (se desconhecido, liste as RPM do equipamento e a contagem de pólos do motor)
6. Verificar:A frequência dominante está acima de 20 Hz? □ Sim (região de isolamento, excelente desempenho) □ 10–20 Hz (região de transição, verifique com a engenharia de aplicação) □ Abaixo de 10 Hz (próximo à ressonância — avalie cuidadosamente)
7. Ambiente:□ Controle interno □ Industrial interno □ Abrigado ao ar livre □ Exposto ao ar livre □ Marinho/costeiro □ Lavagem □ Alta temperatura (acima de 80°C) □ Baixa temperatura (abaixo de -20°C)
8. Seleção de acabamento de superfície:Baseado na Linha 7 → □ Eletropolido □ Passivado

Lista de verificação de instalação

• □ Verifique o nivelamento da superfície de montagem ≤ 0,5 mm na área do isolador
• □ Limpe as superfícies de montagem - remova tinta, incrustações e respingos de solda nos pontos de contato dos parafusos
• □ Posicione os isoladores simetricamente sob a base do equipamento – a distribuição igual da carga é crítica
• □ Insira parafusos de aço inoxidável M12 (mínimo A2-70) com arruelas planas sob a cabeça e a porca
• □ NÃO substitua fixadores de aço carbono — é necessária compatibilidade galvânica
• □ Aperte em padrão diagonal com 45–55 N·m (linhas secas)
• □ Verifique se todas as bobinas do cabo de aço têm folga livre ≥ 25 mm em todas as direções após o aperto
• □ Verifique se a tubulação/conduíte/conduta conectada inclui seções flexíveis para evitar pontes no caminho de carga
• □ Meça e registre a deflexão estática em cada montagem — a variação deve estar dentro de ±2 mm em todos os isoladores
• □ Guarde os registros de instalação, incluindo valores de torque e medições de deflexão, para arquivo de garantia

Comparação de custos do ciclo de vida

Avaliar o isolamento de vibração apenas com base no preço de compra leva consistentemente a um custo total mais elevado. Considere este ciclo de vida representativo do equipamento de 15 anos:

O JGX-0240D-7.7A normalmente atinge a paridade de custos com suportes de borracha no primeiro ciclo de substituição (3–5 anos) e proporciona economia líquida a partir de então. Para instalações remotas, offshore ou inacessíveis, onde uma única visita de manutenção custa mais do que o próprio isolador, o caso económico é decisivo desde o primeiro dia.

Contato e pedido

Para solicitar um orçamento formal, organizar amostras para avaliação ou discutir uma configuração personalizada:

• Pedidos padrão:Especifique modelo JGX-0240D-7.7A, quantidade, acabamento superficial e endereço de entrega. As configurações padrão são enviadas dentro de 3 a 5 dias úteis a partir da confirmação do pedido.
• Consultas Técnicas:Forneça o peso do equipamento, a contagem de pontos de montagem, as frequências de vibração dominantes e o ambiente operacional para recomendações específicas da aplicação.
• Programas OEM e de volume:Entre em contato com nossa equipe de vendas para níveis de preços por volume, acordos de entrega programada e opções de estoque gerenciado pelo fornecedor.
• Amostras:Amostras de avaliação disponíveis para projetos qualificados - solicite os detalhes da sua inscrição para processamento imediato.
