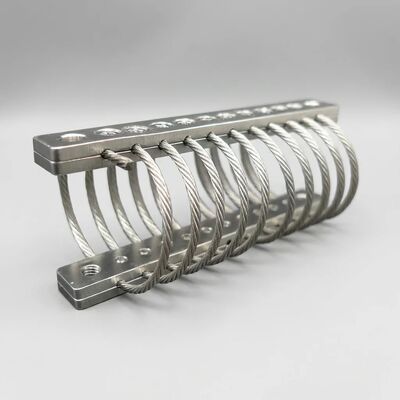

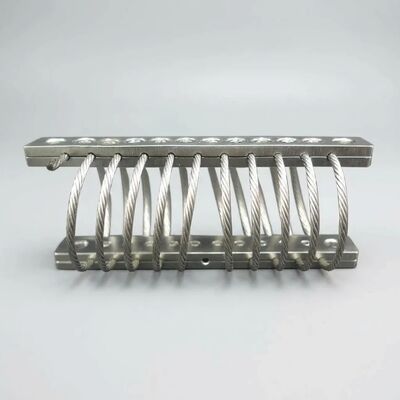

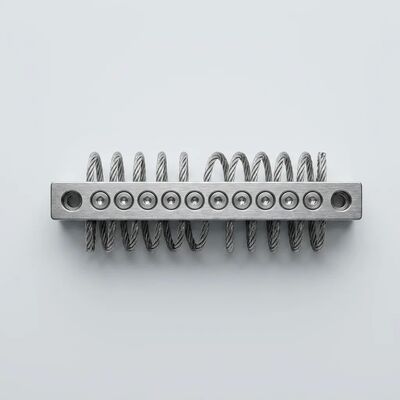

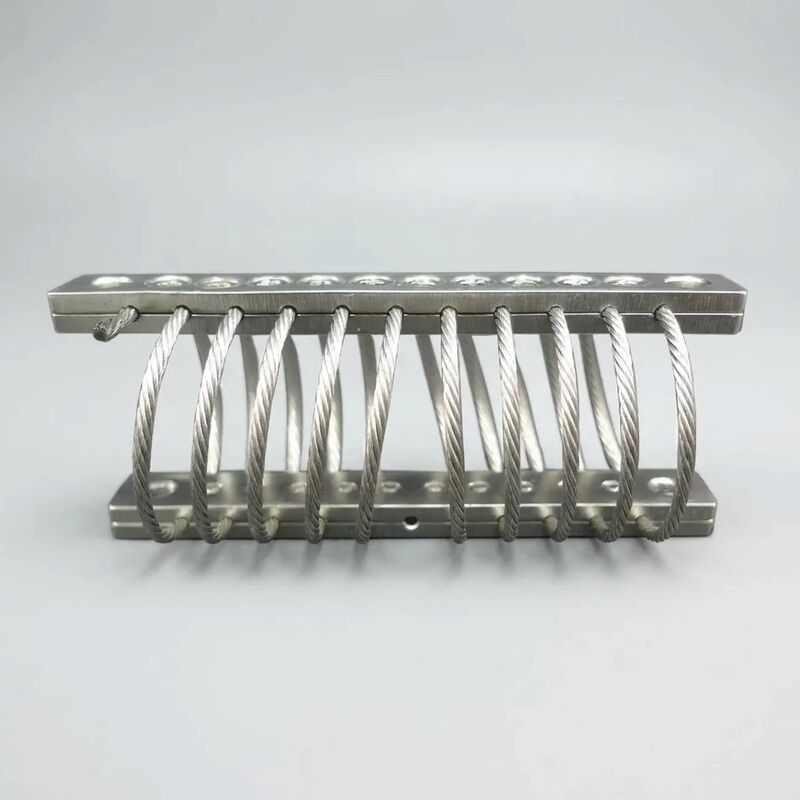

JGX-0160D-4.8A Isolador de vibração por corda de arame

O que é o JGX-0160D-4.8A?

OJGX-0160D-4.8Aé um isolador de vibração de corda de arame com engenharia de precisão que usa uma corda de arame de aço inoxidável 304 de 4,8 mm enrolada helicoidalmente como elemento de amortecimento.Ao contrário dos suportes de borracha convencionais ou dos isoladores de mola de bobina, prevêIsolamento de vibração multi-direcional em todos os eixosO sistema permite atenuar simultaneamente a energia em compressão, cisalhamento e rolamento sem a necessidade de isoladores separados para cada eixo.o JGX-0160D-4.8A é adequado para equipamentos industriais de carga média em que os choques multidirecionais e as vibrações contínuas ameaçam a fiabilidade dos componentes.

Como funciona o amortecimento de cordas de arame

O JGX-0160D-4.8A baseia-se em dois mecanismos de amortecimento complementares que operam em paralelo:

• Diminuição de Coulomb (fricção):À medida que a corda de arame se dobra sob carga dinâmica, os fios individuais dentro da construção de arame 7 * 19 esfregam uns contra os outros, convertendo a energia cinética em calor insignificante através de atrito seco.Este mecanismo é amplidade-dependente maior deflexões produzem maior dissipação de energia.
• Diminuição histérica:A corda de aço inoxidável sofre de deformação elástica cíclica sob vibração, criando um circuito de histerese tensão-deformação que absorve energia em cada ciclo de carga.Isto proporciona uma atenuação de banda larga consistente de baixa frequência de ressonância estrutural para vibração de alta frequência de máquinas.

Em conjunto, estes mecanismos conseguem umRelação de amortecimento de 0,15·0.25e entregarEficiência de isolamento superior a 95% a frequências superiores a 25 Hzsob carga nominal um desempenho que permaneça estável na gama de funcionamento completa de -40°C a +120°C, sem as alterações de rigidez dependentes da temperatura típicas dos isoladores elastoméricos.

Por que os engenheiros escolhem o JGX-0160D-4.8A

1Isolamento de todos os eixos sem compromisso.

A maioria dos isoladores convencionais são otimizados para uma única direção de carga.ou torsional com o mesmo mecanismo de amortecimentoIsto torna-o especialmente valioso para equipamentos montados em estruturas não rígidas, plataformas móveis ou locais onde as fontes de vibração são imprevisíveis em direcção.

2Supressão de ressonância superior em um amplo espectro

A ressonância estrutural ocorre quando a frequência de excitação se alinha com a frequência natural de um sistema, amplificando a vibração a níveis destrutivos.Característica de rigidez não linear: à medida que a deflexão aumenta, a geometria da corda de arame se endurece progressivamente, afastando a frequência natural do sistema das condições de ressonância.812 Hz sob carga nominal, este isolador desacopla efetivamente o equipamento de fontes de excitação industriais comuns (rotação do motor, pulsação da bomba, reciprocidade do compressor) antes que a ressonância possa se desenvolver.

3Funcionamento sem manutenção durante a vida útil da instalação

A construção totalmente metálica elimina todos os pontos de degradação que afligem os isoladores tradicionais: sem borracha para oxidar e rachar, sem fluido hidráulico para vazar, sem mola de bobina para fadiga e flacidez,sem juntas ligadas para deslaminagemO JGX-0160D-4.8A requerzero manutenção programada- sem lubrificação, sem re-torque, sem ciclo de inspecção visual para além do que já está previsto no plano de manutenção do equipamento.10 milhões de ciclos a carga nominalsem alteração mensurável do desempenho de amortecimento.

4. Desempenho previsível em temperaturas extremas

Enquanto os isoladores de borracha endurecem em climas frios (perdendo a eficácia do isolamento) e amolecem no calor (riscando um abaixamento excessivo), o JGX-0160D-4.8Uma corda de aço inoxidável apresenta uma variação de rigidez insignificante entre -40°C e +120°CEsta estabilidade térmica elimina a necessidade de ajustamento sazonal e assegura uma protecção constante contra as vibrações em instalações externas, instalações não aquecidas, instalações de aquecimento, instalações de aquecimento, etc.e aplicações de equipamentos de alta temperatura.

Especificações técnicas

Aplicações industriais típicas

• Unidades de tratamento de ar e ar condicionado:Isola as vibrações do ventilador e do compressor das estruturas dos edifícios, reduzindo a transmissão de ruído de baixa frequência em instalações comerciais e industriais.
• Geradores industriais:Protege os grupos geradores contra vibrações autoinduzidas e choques externos, prolongando a vida útil do rolamento do alternador.
• Compressores recíprocos:Aponta as frequências de pulsação características dos compressores de tipo pistão em que os isoladores de eixo único não conseguem capturar os modos de oscilação lateral.
• Equipamento de metrologia de precisão:CMM, sistemas de inspeção óptica e balanças de laboratório beneficiam do isolamento de todos os eixos que mantém a precisão de medição em ambientes de fábrica.
• Armários de controlo e gabinetes eléctricos:Protege os PLCs sensíveis, os VFDs e a lógica do relé das vibrações ambientais da máquina que podem causar chatter de contato e falha prematura.
• Associações de bombas industriais:Isola conjuntos de bombas a motor e a motor no tratamento de água, processamento químico e transferência de óleo.

Garantia da qualidade e ensaios

Todos os isoladores JGX-0160D-4.8A são fabricados sobISO 9001:2015Gestão da qualidade certificada.

• Verificação da deflexão da carga estática a 100% da capacidade nominal
• Inspecção da uniformidade da tensão da corda de arame em todas as 6 bobinas
• Conformidade dimensional com as tolerâncias de projeto
• Inspecção do acabamento da superfície para determinar a consistência do polir elétrico
• Rastreamento dos lotes com certificação completa do material disponível mediante pedido

Os protocolos de ensaio personalizados, incluindo varreduras de frequência específicas, ensaios de pulso de choque ou exposição ambiental prolongada, podem ser adaptados aos requisitos de qualificação do fabricante OEM.

Notas de instalação

O JGX-0160D-4.8A é montado através dos furos da placa de base em uma configuração Base-to-Base ou Base-to-Equipment.

• Garantir que a superfície de montagem é plana e rígida para evitar distorções de pré-carga
• Distribuir as cargas uniformemente quando se utilizam vários isoladores numa única base de equipamento
• Verificar que o peso total suportado não excede 40~80% da capacidade nominal combinada para obter a melhor eficiência de isolamento
• Permitir uma distância adequada em torno das bobinas de corda de arame para deflexão irrestrita sob carga de choque

Perguntas Frequentes

P: Como o JGX-0160D-4.8A se compara com os suportes de borracha?
Os suportes de borracha degradam-se de forma previsível ao longo do tempo devido à oxidação, exposição ao ozono e fadiga cíclica, exigindo normalmente a substituição a cada 3 a 5 anos em ambientes industriais.O JGX-0160D-4 totalmente metálico.8A não possui mecanismo de degradação em funcionamento normal e proporciona uma rigidez mais consistente em temperaturas extremas.

P: Este isolador pode ser usado ao ar livre?
O material SS304 e o acabamento polido fornecem forte resistência à chuva, humidade e exposição a UV.Por favor, consulte o nosso guia de aplicação para ambientes adversos (ver JGX-0160D-4)..8A Página de produtos marítimos/offshore).

P: Qual é a quantidade mínima de encomenda?
As encomendas padrão começam em 10 peças. Para protótipos ou quantidades de qualificação, por favor entre em contato com a nossa equipa de vendas para arranjos de amostragem.

P: A calibração de carga sob medida está disponível?
Sim, o comprimento da corda de arame, o número de bobinas e a geometria de montagem podem ser adaptados para os requisitos de carga específicos.Contacte-nos com a sua gama de carga alvo e restrições de montagem para uma proposta de configuração personalizada.
