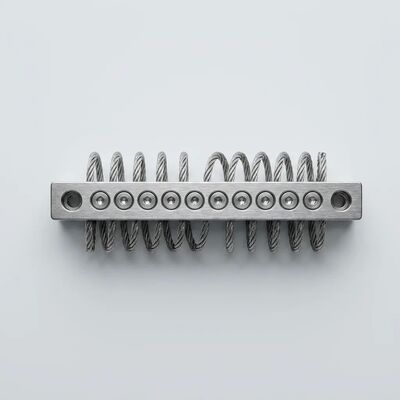

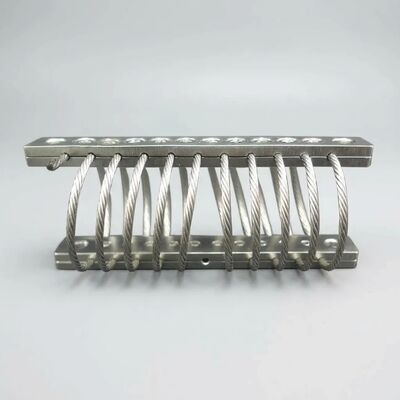

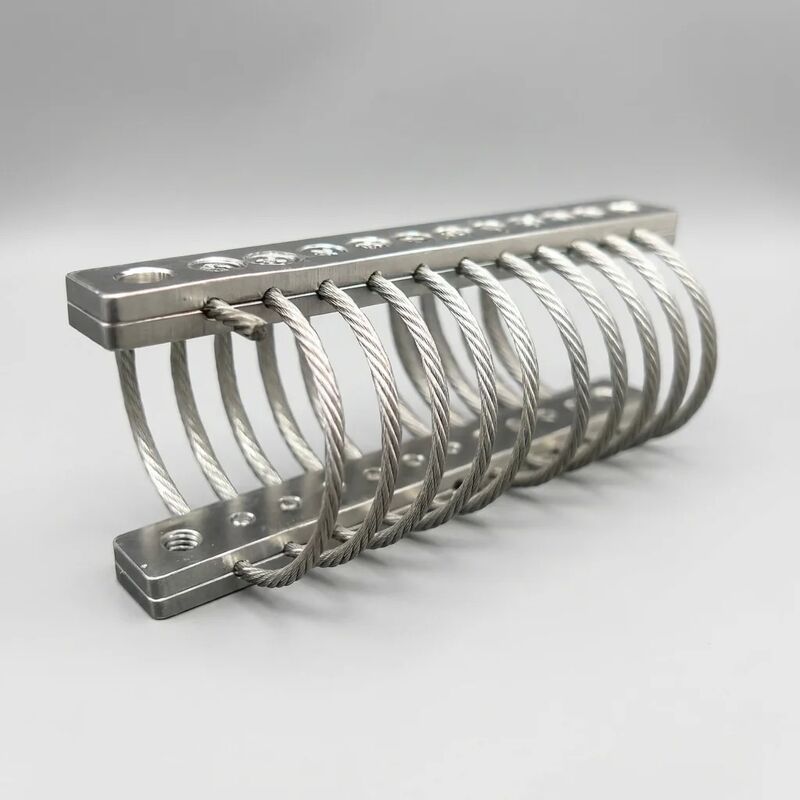

JGX-0160D-4.8A Isolador de vibração de corda de arame

Quando os isoladores padrão não são suficientes

Em ambientes em que o salmoura corrói as superfícies metálicas em meses, em que as temperaturas ambientais variam 80°C entre o dia e a noite,e onde a acessibilidade do equipamento torna impraticável a manutenção de rotina . OJGX-0160D-4.8Aisolador de vibração de corda de arame é projetado para estas condições, combinandoIsolamento de vibração multi-direcional em todos os eixoscom umvida útil prolongada sem manutençãoNo seu núcleo: uma hélice de 6 bobinas de fio de aço inoxidável 304 polido a eletro, de 4,8 mm, destinado a 160 kg de carga estática,Funcionamento fiável de -40°C a +120°C.

Resistência ambiental: projetada para durar

Spray de sal e atmosfera marinha

Stainless steel 304 with electropolished surface treatment provides a passive chromium oxide layer that self-repairs when scratched — a critical advantage over painted or coated carbon steel mounts that begin corroding at the first coating breachEm testes independentes de salinagem, de acordo com a norma ASTM B117, o fio de arame SS304 polido ultrapassa1,000 horasde exposição sem abertura ou degradação estrutural, tornando o JGX-0160D-4.8A adequado para:

• Equipamentos de plataforma offshore (bombas, geradores, compressores)
• Instalações industriais costeiras a menos de 5 km da costa
• Espaços de máquinas de embarcações comerciais (montadores de motores, equipamentos auxiliares)
• Infraestrutura portuária e portuária (condutores de transporte, motorizações de guindastes)

Temperaturas extremas sem desvio de desempenho

A ausência de elementos elastoméricos significa que o JGX-0160D-4.8A não experimenta a endurecimento da transição de vidro que torna os isoladores de borracha ineficazes abaixo de -20 °C,Nem o amolecimento térmico que provoca uma descida acima de 70°CÉ...A variação da rigidez no intervalo completo de -40°C a +120°C é inferior a 5%Esta estabilidade é essencial para os equipamentos instalados em instalações árticas não aquecidas, instalações ao ar livre do Médio Oriente, instalações de aquecimento de ar quente, instalações de aquecimento de ar quente, instalações de aquecimento de ar quente, instalações de aquecimento de ar quente, instalações de aquecimento de ar quente, instalações de aquecimento de ar quente, instalações de aquecimento de ar quente, instalações de aquecimento de ar quente, etc.ou compartimentos do motor em que as temperaturas ambientais excedam habitualmente os 90°C.

Umidade, lavagem e exposição a produtos químicos

Além dos ambientes marinhos, a construção SS304 polida resiste à elevada humidade contínua das instalações tropicais,Os produtos químicos de limpeza agressivos utilizados nos ciclos de lavagem da transformação alimentarA diferença entre as superfícies pintadas que retêm a umidade em micro-fissuras, as superfícies pintadas que retêm a umidade em micro-fissuras, e as superfícies pintadas que retêm a umidade em micro-fissuras, é que as superfícies pintadas não têm um ambiente muito ácido, e as atmosferas levemente ácidas encontradas em certas instalações de tratamento químico e de tratamento de águas residuais não têm um ambiente muito ácido.O acabamento polido eletrônico elimina a porosidade da superfície e reduz a área de superfície efetiva disponível para a adesão dos contaminantes em mais de 80% em comparação com o aço inoxidável usinado.

Por que o JGX-0160D-4.8A se destaca em instalações remotas e inacessíveis

Cero manutenção programada Verificada pelo projeto

Para os equipamentos instalados em plataformas offshore, estações de bombeamento remotas ou estruturas elevadas em que uma visita de manutenção envolva acesso a guindastes, autorizações de segurança e paradas de produção,O valor económico de um isolador sem manutenção não pode ser exagerado.O JGX-0160D-4.8A temNão existem componentes consumíveisNão é necessário substituir elementos de borracha, não é necessário reabastecer o fluido, não é necessária uma mola para re-tensão e não é necessária uma junta ligada para inspecção de separação.10 milhões de ciclos de cargaA utilização de equipamentos industriais para a produção de equipamentos de construção continua dentro de 5% do valor de base tal como fabricado ¥ efetivamente um componente durante a vida útil da maioria dos equipamentos industriais.

Proteção em todos os eixos para ambientes dinâmicos multidirecionais

Plataformas offshore, embarcações comerciais,e equipamentos móveis experimentam vibração que é inerentemente multidirecional ondas induzidas pitching e rolamento combinar com a maquinaria induzida excitação vertical e torsional para criar complexoA geometria da corda de arame JGX-0160D-4.8A fornece uma carga realIsolamento multi-direcional em todos os eixosnum único suporte compacto, absorvendo energia simultaneamente nos modos de compressão, cisalhamento e rolamento.Isto elimina a complexidade de engenharia de especificar e orientar múltiplos isoladores de um eixo para cada grau de liberdade.

Desempenho constante sob carga variável

Os ambientes de vibração são raramente estáticos. Uma bomba que opera sem problemas ao fluxo de projeto pode cavitar em condições de baixo fluxo;um compressor que está equilibrado a carga total pode gerar harmônicos diferentes durante o arranqueA combinação do JGX-0160D-4.8A de amortecimento de Coulomb dependente da amplitude e amortecimento histerético independente da frequência forneceisolamento de banda larga que se adapta às condições em mudançasem necessidade de ajuste ou regulação manuais, uma vantagem significativa para os equipamentos que operam numa gama de velocidades, cargas ou condições de processo.

Especificações técnicas

Guia de aplicação por indústria

Petróleo e Gás Offshore

Em plataformas de produção offshore e navios FPSO, o tempo de funcionamento do equipamento afeta diretamente a receita.e secadores de ar de instrumentos, quando a atmosfera saturada de sal e a operação 24 horas por dia, 7 dias por semana exigem soluções de isolamento que não se degradem entre as paradas programadas.O projeto sem manutenção é particularmente apreciado para equipamentos localizados em pavimentos inferiores ou em espaços confinados onde o acesso para substituição de isoladores exigiria uma preparação significativa e tempo de inatividade..

Marinha Comercial

Para embarcações de carga, balsas de passageiros, rebocadores e embarcações de serviço, o JGX-0160D-4.8A fornece isolamento de vibração para equipamentos auxiliares do motor principal, unidades de refrigeração HVAC, bombas de incêndio de emergência,e consolas eletrônicas de ponte. A característica de isolamento de todos os eixos aborda o ambiente de movimento combinado de inclinação de rolagem e força única para equipamentos montados em embarcações,enquanto a construção SS304 polida resiste à humidade persistente e à exposição ocasional à água salgada das instalações da sala das máquinas e do convés.

Infra-estruturas costeiras

As instalações de dessalinização, os terminais de GNL, as unidades de potência dos guindastes portuários e as instalações de tratamento de águas residuais costeiras operam em atmosferas onde as taxas de deposição de cloreto podem exceder 50 mg/m2 por dia.O JGX-0160D-4A superfície eletropolida do.8A minimiza a adesão do cloreto e elimina os locais de iniciação de micro-pitting que aceleram a corrosão em suportes de aço inoxidável padrão ou revestido de aço carbono.

Processamento de alimentos e bebidas

O acabamento polido não só é resistente à corrosão, mas também fornece uma superfície higiênica livre de micro-fissuras onde as bactérias podem abrigar-se, tornando o JGX-0160D-4.8A adequado para bombas, transportadores,Equipamento de mistura em instalações sujeitas a lavagem freqüente a alta pressão com produtos químicos de limpezaA ausência de elementos de borracha elimina igualmente as preocupações sobre as partículas de elastómeros que contaminam as zonas de produção.

Instalações remotas e desatendidas

As estações de bombeamento, os abrigos dos equipamentos de telecomunicações e as estações de monitorização em locais remotos têm um desafio comum:O custo de uma visita de manutenção é muitas vezes superior ao custo do componente a ser reparadoA vida útil sem manutenção verificada do JGX-0160D-4.8A torna-o a especificação padrão para isolamento de vibrações em instalações onde o técnico qualificado mais próximo está a horas ou dias de distância.

Comparação do custo total de propriedade

Quando se avaliam soluções de isolamento de vibrações, o custo de aquisição é apenas o ponto de partida.

• De peso superior a 200 g/m2Custo inicial: baixo. Intervalo de substituição esperado: 3-5 anos devido ao conjunto de oxidação e compressão. Mais de 10 anos: 2-3 ciclos de substituição mais mão de obra e tempo de inatividade. Custo total:Normalmente 3 ¢ 5 * o custo inicial de montagem.
• Com um comprimento de diâmetro não superior a 50 mmCusto inicial: moderado. Substituição de almofada a cada 3 a 5 anos, além de inspeção periódica de mola e possível retenção de tensão. Requer snubbers laterais para aplicações multidirecionais, adicionando complexidade.
• JGX-0160D-4.8A Isolador de fios de arame:Sem ciclos de substituição, sem inspecção para além da manutenção do equipamento padrão, sem obstáculos ou restrições auxiliares.

Orientações para a selecção e instalação

Para especificar o número correto de isoladores JGX-0160D-4.8A para a sua aplicação:

1. Calcular o peso total suportadoIncluindo equipamento, estrutura de montagem e quaisquer cargas de tubulação/conduto.
2. Dividir por 160 kg(carga estática nominal por isolador) para determinar o número mínimo de montagens.
3. Aplicar um fator de serviço de 1,5 ̊2.0para equipamentos dinâmicos (bomba, compressor, motor) ou 1,2 ∼ 1,5 para equipamentos estáticos (cabinetes de comando, transformadores).
4. Reuniram-se.para um número par e distribuídos simetricamente sob a base do equipamento.

Para um ótimo desempenho de isolamento, certifique-se de que a superfície de montagem seja plana, rígida e limpa.Evitar o excesso de torque. O isolante deve ser firmemente fixado sem comprimir o elemento de corda de arame em repouso..

Entre em contato com nossa equipe de engenharia de aplicativos para assistência de seleção específica do projeto, pedidos de configuração personalizados ou preços de RFQ de grande volume.
