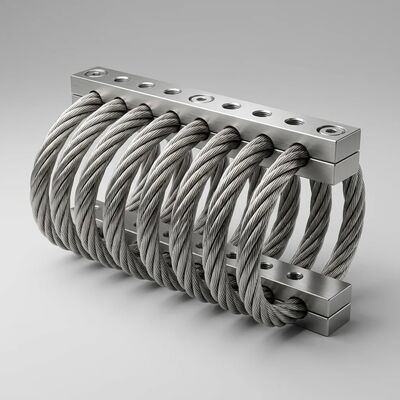

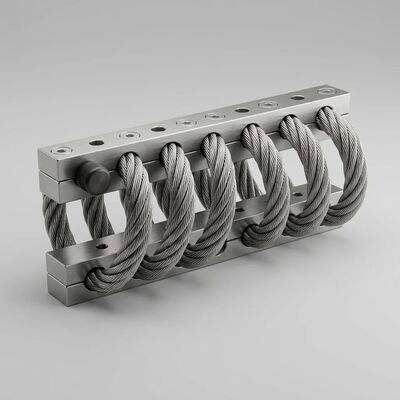

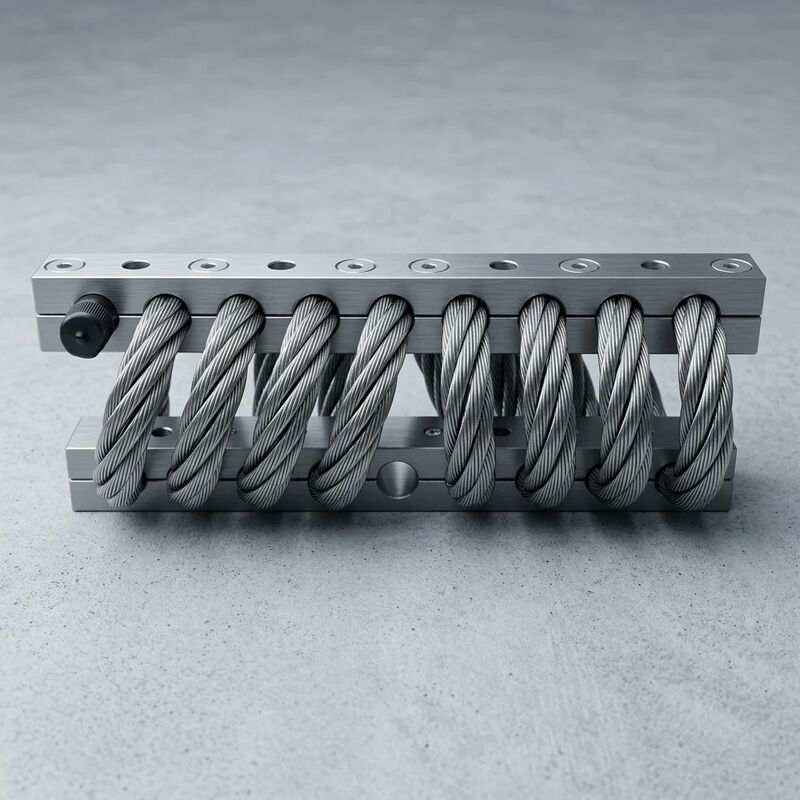

Isolador de cabo de aço para controle de vibração à prova de falhas JGX-2228D-1250B para gerenciamento de deflexão de precisão

Isolador de cabo de aço para controle de vibração à prova de falhas JGX-2228D-1250B

Na engenharia de vibrações, existe um compromisso persistente entre desempenho de amortecimento e previsibilidade. Os amortecedores hidráulicos oferecem coeficientes de amortecimento altos e ajustáveis, mas introduzem vedações de fluido que vazam, viscosidade que muda com a temperatura e cavitação que cria descontinuidades de força não lineares. As montagens elastoméricas são simples e baratas, mas apresentam rigidez e amortecimento que variam com o tempo, a temperatura e o histórico de deformação – tornando a resposta dinâmica do sistema de isolamento um alvo móvel. O JGX-2228D-1250B resolve essa compensação ancorando seucontrole de vibração à prova de falhasem um mecanismo físico que é simultaneamente de alto desempenho e inerentemente estável: o atrito de Coulomb entre fios de aço.

O mecanismo de amortecimento: 133 interfaces de fricção em paralelo

O cabo de aço de 8,0 mm do JGX-2228D-1250B é construído como um fio 7*19 – sete feixes, cada um contendo dezenove fios de aço AISI 316L individuais, para um total de 133 filamentos em uma única seção transversal do cabo. Quando a hélice se deforma sob vibração externa, os fios adjacentes dentro de cada feixe de fios deslizam uns contra os outros em escala microscópica. Este deslizamento entre fios converte energia cinética (vibração) em calor através do atrito seco de Coulomb.

Principais características deste mecanismo de amortecimento:

• Redundância distribuída: A força de amortecimento é gerada em 133 interfaces de contato paralelas. Nenhuma interface contribui com mais do que aproximadamente 0,75% da capacidade total de amortecimento. A falha de qualquer fio individual – uma quase impossibilidade estatística dentro do limite de fadiga – reduz o amortecimento total em menos de 1%, preservando ocontrole de vibração à prova de falhasfunção.
• Insensibilidade à temperatura: O coeficiente de atrito do aço inoxidável 316L varia em menos de 10% na faixa de operação de -40°C a +180°C. Em contraste, a viscosidade do fluido de amortecimento de silicone pode mudar por um fator de 20 ao longo do mesmo intervalo, tornando um amortecedor de fluido superamortecido na partida a frio e subamortecido na temperatura operacional.
• Dependência de amplitude (benéfica): Em baixas amplitudes de vibração (típicas da operação normal de máquinas rotativas), o deslizamento entre fios é mínimo e o isolador se comporta como uma mola predominantemente elástica com baixa dissipação de energia - preservando a eficiência de isolamento de alta transmissibilidade. À medida que a amplitude aumenta (eventos de choque, transientes de inicialização), o escorregamento é ativado progressivamente, aumentando a taxa de amortecimento efetiva de aproximadamente 0,15 para 0,25 para absorver a maior entrada de energia.
• Degradação zero com a idade: Ao contrário dos polímeros viscoelásticos, onde a rede molecular de cadeia longa se degrada através de oxidação, cisão da cadeia e alterações na densidade de ligações cruzadas, a estrutura metálica cristalina do aço 316L não evolui ao longo do tempo em temperaturas abaixo do limiar de recristalização (>500°C). O desempenho de amortecimento no ano 15 é, para todos os efeitos práticos, idêntico ao desempenho de amortecimento no dia 1.

Deflexão de precisão: ±3% unidade a unidade, 100% testado

Controle de deflexão de precisãoé a disciplina de engenharia que garante que quando uma carga estática específica é aplicada, o deslocamento resultante seja previsível – não apenas a partir das equações de projeto, mas a partir da unidade realmente fabricada nas mãos do usuário. O JGX-2228D-1250B atinge ±3% de variação de deflexão estática de unidade para unidade, verificada em cada unidade antes da serialização.

Por que esta tolerância é importante em sistemas de montagem multiponto:

Considere um skid de compressor de 2.400 kg suportado por quatro suportes JGX-2228D-1250B, cada um carregando uma carga estática de 600 kg. Nesta carga, a deflexão estática nominal é de aproximadamente 12 mm. Com tolerância de ±3%, a deflexão do pior caso espalhada pelas quatro montagens é de 11,64 mm a 12,36 mm – uma diferença máxima de altura entre montagens de 0,72 mm. Em um espaçamento de montagem típico de 800 mm, isso produz uma inclinação angular de aproximadamente 0,05°, que está dentro da tolerância de alinhamento de quase todos os acoplamentos de eixo flexível padrão (normalmente 0,25°–1,0° dependendo do tipo de acoplamento). O acoplamento não é o fator limitante; as montagens são precisas o suficiente para preservar o alinhamento do acoplamento sem calçar.

Os processos de fabricação que proporcionam essa consistência:

• Enrolamento de cabo de aço CNC: O controle de tensão em circuito fechado durante a formação da hélice mantém a geometria consistente da bobina com variação de passo de ±0,3 mm.
• Usinagem de bloco de fixação de precisão: Os bolsos de captura do cabo nos blocos de fixação 6061-T6 são usinados em CNC com tolerância dimensional de ±0,02 mm, garantindo pressão de aderência circunferencial uniforme no cabo em ambas as extremidades.
• Verificação 100% da curva carga-deflexão: Cada unidade serializada é montada em uma bancada de teste servo-hidráulica calibrada e submetida a uma rampa de carga de zero a 1.300 kg enquanto a deflexão é medida por um sensor de deslocamento a laser com resolução de 0,01 mm. A curva resultante é comparada digitalmente com a referência mestre; as unidades que excedem a faixa de deflexão de ±3% são automaticamente rejeitadas e colocadas em quarentena para investigação da causa raiz.
• Controle estatístico de processo: Os dados de deflexão em nível de lote são rastreados em cartas de controle. Mudanças na deflexão média ou aumentos na variação acionam ajustes de processo pré-fora das especificações, antes que as unidades não conformes sejam produzidas.

Rigidez em três zonas: suave no cruzeiro, rígida no impacto

A taxa de mola estática do JGX-2228D-1250B não é um número único; é uma curva com três zonas distintas determinadas pelo estado físico da hélice do cabo de aço sob carregamento progressivo:

Esta curva progressiva é a característica dinâmica mais valiosa do isolador. Durante a operação normal na Zona I ou II, a baixa rigidez dinâmica proporciona alta eficiência de isolamento – mais de 85% da energia de vibração é bloqueada em frequências acima de 1,4* a frequência natural. Quando um evento de choque ou um transiente de torque de inicialização leva a montagem para a Zona III, o aumento repentino de rigidez limita o deslocamento a um máximo de 22 mm sem contato metal com metal, assentamento de fluido ou esmagamento do elastômero. Não há amortecedores externos para ajustar, nem folgas para definir e nem molas suplementares para ajustar. O elemento helicoidal único lida com toda a faixa dinâmica.

Dados de desempenho dinâmico

Especificações Técnicas

Aplicações críticas de precisão

• Centros de usinagem CNC e retificadoras: A precisão geométrica da máquina-ferramenta depende da manutenção do nível da fundação em segundos de arco. A tolerância de deflexão da montagem de ±3% garante que a base da máquina não se incline progressivamente à medida que as montagens assentam, preservando a precisão do posicionamento volumétrico verificada durante os testes de aceitação de fábrica.
• Máquinas de medição por coordenadas (CMM): Equipamentos de laboratório de metrologia com incerteza de medição submícron não podem tolerar desvios de montagem entre intervalos de calibração. A característica de fluência zero do JGX-2228D-1250B todo em metal elimina a curvatura progressiva lenta (μm/mês) típica de montagens elastoméricas sob carga estática contínua, preservando a calibração espacial da CMM sem novos calços.
• Máquinas de balanceamento de precisão: O balanceamento dinâmico de rotores de turbinas, virabrequins e fusos de alta velocidade exige que a própria máquina de balanceamento seja isolada da vibração do piso enquanto permanece rigidamente posicionada. A curva de rigidez progressiva fornece isolamento durante a fase de medição de equilíbrio (entrada de baixa amplitude), ao mesmo tempo que resiste ao deslocamento das forças de desequilíbrio do rotor durante a rotação.
• Ferramentas de litografia e inspeção de semicondutores: Steppers de wafer e sistemas de inspeção por feixe de elétrons em fábricas de semicondutores operam com tolerâncias de posicionamento medidas em nanômetros. A construção toda em metal elimina a liberação de gases de plastificantes e compostos orgânicos voláteis (VOCs) de montagens elastoméricas que podem condensar em superfícies ópticas, enquanto a tolerância de deflexão de precisão preserva o alinhamento da ferramenta com o contrapiso isolado de vibração da instalação.
• Interferômetro a laser e tabelas ópticas: experimentos ópticos de nível de pesquisa com campanhas de medição de vários dias exigem montagens que não oscilam durante o experimento. A arquitetura totalmente metálica e sem deformação do JGX-2228D-1250B elimina a lenta mudança de altura que desalinharia progressivamente os caminhos do feixe ao longo de horas ou dias.
• Máquinas de embalagem e impressão de alta velocidade: As impressoras flexográficas e as máquinas de encadernação de alto ciclo geram choques repetitivos de 200 a 600 ciclos por minuto. A classificação de fadiga de 2 milhões de ciclos com carga nominal garante intervalos de manutenção medidos em anos, não meses, em ambientes de produção contínuos de 3 turnos.

A relação entre rigidez dinâmica e estática: por que 1,1–1,3 é importante

A maioria dos isoladores elastoméricos tem uma relação de rigidez dinâmica-estática de 1,5–2,5, o que significa que a montagem é 50–150% mais rígida sob vibração do que sob carga estática. Isto complica o projeto do sistema de isolamento porque a frequência natural durante a operação (que determina a eficácia do isolamento) é maior do que o cálculo estático simples prevê. A proporção de 1,1–1,3 do JGX-2228D-1250B está entre as mais baixas alcançáveis ​​sem controle ativo, porque o atrito de Coulomb entre superfícies metálicas exibe muito menos sensibilidade à taxa de deformação do que a deformação viscoelástica dos polímeros de borracha. Quando um engenheiro calcula a frequência natural a partir da curva carga-deflexão estática, a frequência natural operacional estará dentro de aproximadamente 5–15% do valor previsto – um ponto de partida preciso em vez de uma estimativa grosseira.

Pacote de documentação de fábrica

Cada JGX-2228D-1250B é fornecido com sua curva de teste de deflexão de carga individual (digital ou impressa, de acordo com a preferência do cliente), o certificado de calor 316L de acordo com EN 10204 3.1, o certificado de tarugo 6061-T6 e o ​​registro de lote de anodização. Todos os documentos são codificados com o número de série gravado a laser no corpo da pinça. Este conjunto de documentação oferece suporte a auditorias de conformidade regulatória, inspeção de recebimento de clientes e programas de qualificação de equipamentos em setores como geração de energia, petróleo e gás e processos de aprovação de sociedades de classificação marítima.
