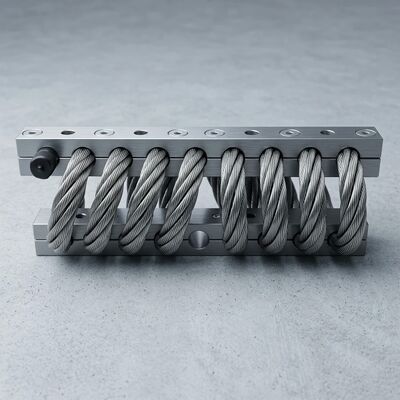

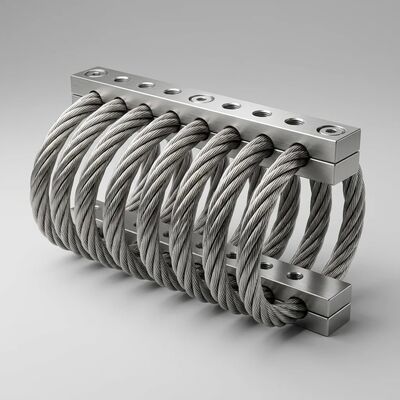

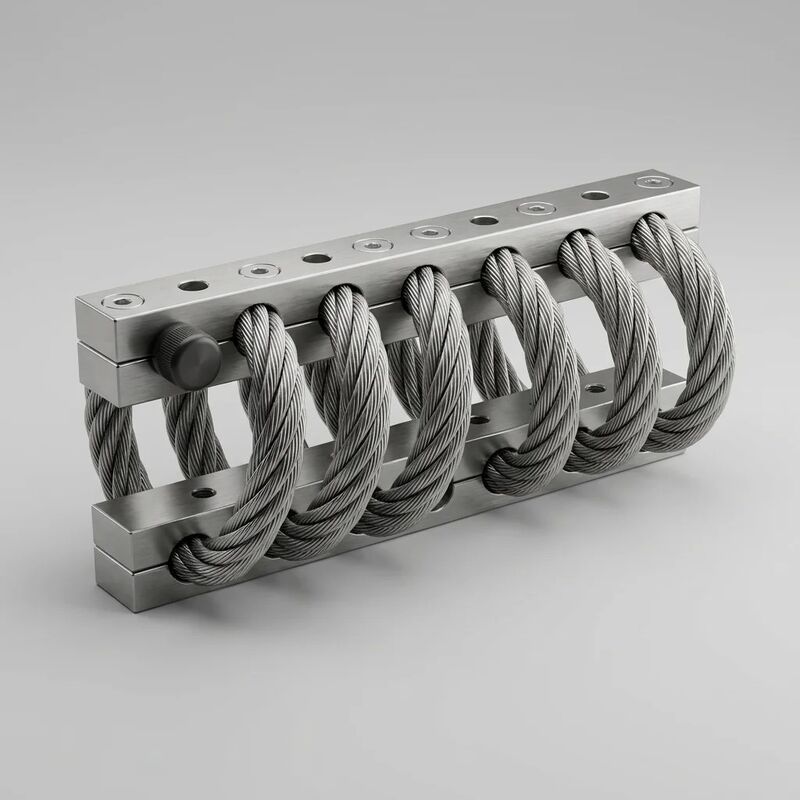

Isolador de vibração de cabo de aço à prova de falhas JGX-2228D-1250B para aplicações plug-and-play de ampla faixa de carga

JGX-2228D-1250B Isolador de vibração à prova de falhas

O tempo de inatividade dos equipamentos industriais tem duas causas fundamentais que os produtos de isolamento de vibrações podem prevenir ou causar.e solta os elementos de fixaçãoO segundo é mais sutil: o próprio suporte de vibração torna-se o ponto de falha quando os elastômeros rasgam, os parafusos perdem pré-carga à medida que a borracha se arrasta,ou um suporte concebido para uma classe de peso é instalado sob uma máquina de uma classe diferenteO JGX-2228D-1250B foi concebido para eliminar ambos os modos de falha simultaneamente através de uma arquitetura estrutural à prova de falhas que não pode rasgar, não pode rastejar e abrange um:1 faixa de carga com um único número de peça.

Percurso de carga à prova de falhas: por que ele não pode se separar

Cada suporte elastomérico convencional tem uma vulnerabilidade de design oculta: o elemento de borracha é simultaneamente a mola, o amortecedor,e a única ligação estrutural entre equipamento e fundaçãoA falha da ligação na interface borracha-metal, provocada por ciclos térmicos, ataque de ozono ou sobrecarga de tração, corta o único caminho de carga.

O JGX-2228D-1250B elimina esta arquitetura de falha de ponto único através de suaProjeto estrutural à prova de falhas. O caminho de carga é: parafuso de montagem → bloco de pinça de alumínio 6061-T6 (superior) → hélice de corda de arame 316L de 10 bobinas → bloco de pinça de alumínio 6061-T6 (inferior) → parafuso de montagem → fundação.Cada elemento nesta cadeia é metálico., mecânicamente interligados e incapazes de desligar porque não há ligações.A corda é capturada pela força de aperto circunferencial em todo o seu diâmetro em ambas as extremidades. Não pode sair das pinças sob qualquer carga de tração que a própria corda possa suportar..

Dentro da própria hélice, a redundância é distribuída em 133 fios de aço individuais (7 fios * 19 fios por fio).Uma fractura de um único fio – um acontecimento extremamente improvável dada a resistência à fadiga do material 316L – reduz a área da secção transversal da corda em 0.75%. Os restantes 132 fios continuam a transportar a carga estática e fornecem amortecimento de atrito de Coulomb através de suas interfaces de contato entre filamentos intactas.Este não é um fator de segurança incorporado a uma arquitetura fundamentalmente vulnerávelÉ uma propriedade inerente da corda de arame elétrico: partilha de carga em todos os filamentos constituintes, sem mecanismo para uma única falha de filamento para se propagar.

A consequência prática: os operadores podem especificar o JGX-2228D-1250B para equipamentos em que uma falha na montagem possa criar um incidente de segurança ou uma interrupção inaceitável da produção,sem adição de restrições secundáriasO isolador é o seu próprio backup.

Instalação em 15 minutos: Plug-and-play por projeto

A instalação de montagem de vibração tem sido historicamente uma tarefa de precisão que requer indicadores de disc de alinhamento, stock de shim e julgamento experiente do moinho.O JGX-2228D-1250B redefine a instalação como umaPlug-and-playoperação de bloqueio por quatro razões:

1. Orifícios de abertura de grandes dimensões: Os furos Ø12,5 mm de um parafuso M12 padrão proporcionam ±2 mm de tolerância posicional lateral.Deixe os parafusos passarem., e o espaço livre absorve o erro de posicionamento.
2. Não é necessária uma pré-compressão: Ao contrário dos isoladores de mola que devem ser pré-carregados a uma altura instalada específica (que exigem a medição da compressão da mola sob carga estática),A curva de rigidez progressiva do JGX-2228D-1250B significa que a montagem se nivela sob o próprio peso do equipamento.Se um canto se depositar 1,5 mm mais baixo do que o outro devido a uma fundação irregular, o diferencial de rigidez é suficientemente pequeno para que a repartição da carga entre os suportes permaneça dentro de limites aceitáveis.
3. Fabricação a partir de matérias têxteis: Os dois blocos de pinças possuem superfícies de montagem acabadas a 0,05 mm de plano.A condução de um parafuso através do buraco e torque para 80 N · m produz pré-carga uniforme em toda a face da pinça sem brilho, porque não há lacuna para fechar e não há camada compatível para comprimir de forma não uniforme.
4. Apenas ferramentas padrão: M12 tomada hexadecimal ou parafusos de cabeça hexadecimal, uma chave de torque calibrada, e revestimentos planos.Um técnico de manutenção com treinamento básico em ferramentas manuais pode substituir um conjunto completo de suportes durante uma janela de turnos programada.

A substituição de quatro suportes elastoméricos num deslizamento do compressor requer tipicamente: desbloquear suportes antigos (10 min), limpar placas de base corroídas (15 min),posicionamento e balanço de novos suportes para nível (45 min)O mesmo deslizamento com os suportes JGX-2228D-1250B: desbloquear o velho (10 min), posição nova (5 min),parafusos e torque (15 min), verificar (5 min) ≈ total de aproximadamente 35 minutos para quatro montagens, menos de 10 minutos cada.A diferença de 60 minutos por deslizamento paga os suportes no primeiro ciclo de substituição..

Uma montanha, 12 para um alcance de carga

O JGX-2228D-1250B'sAmpla gama de capacidade de cargaA durabilidade de 100 kg a 1200 kg não é alcançada oferecendo múltiplas opções de velocidade de mola.As bobinas sofrem principalmente flexão elástica e baixa rigidez.À medida que a carga aumenta para o intervalo médio (300-800 kg), a compactação do filamento dentro de cada bobina adiciona um segundo componente de rigidez,elevando a taxa efetiva para aproximadamente 90 ‰ 270 N/mmAcima de 800 kg, domina a rigidez geométrica da hélice totalmente compactada, produzindo o regime de rigidez mais elevado até 545 N/mm. O isolador endurece progressivamente à medida que a carga aumenta,com uma capacidade de força natural correspondente ao peso aplicado, sem qualquer mecanismo de regulação.

Para um responsável pela manutenção que supervisione 30 máquinas rotativas que variam de uma bomba centrífuga de 250 kg a um compressor de parafuso de 2.800 kg (4 suportes * 700 kg cada),O JGX-2228D-1250B cobre toda a frota com um número de peçaUma linha de aquisição, um conjunto de especificações de binário, um procedimento de instalação, simplificação do inventário, formação,A gestão de resíduos e de peças sobressalentes proporciona economias operacionais que aumentam anualmente independentemente do desempenho do próprio isolamento de vibrações..

Especificações técnicas

Domínios de aplicação

• Estações de compressão industriais: Pacotes de compressores a parafuso e a parafuso (peso de deslizamento total de 3000 kg) em instalações petroquímicas, instalações de processamento de gás e sistemas de refrigeração.O projeto de 10 bobinas lida com a assinatura de pulsação de baixa frequência de máquinas alternativas sem amplificação nos harmônicos de velocidade de 1 * e 2 *.
• Conjuntos de geradores de diesel e gás: grupos geradores de reserva e de potência máxima de 50 kVA a 600 kVA,Quando a ampla gama de cargas elimina a necessidade de armazenar SKUs de montagem separadas para diferentes tamanhos de armazenamento de geradores dentro de uma frota de aluguer ou serviçoO projeto do parafuso fornece ligação positiva para contenção sísmica sem hardware adicional.
• Deslizamentos de bombas industriais: Conjuntos de bombas centrífugas, de cavidade progressiva e de diafragma de vários estágios no tratamento de água, desaguamento de minas e aplicações de transferência química.A curva de rigidez progressiva acomoda as forças de reação do impulso hidráulico que deslocam a carga estática efetiva durante os transientes de arranque e desligamento da bomba.
• Equipamento da sala das máquinas da marinha: Instalações flexíveis de motores de propulsão, suportes de caixas de velocidades e fundações de geradores auxiliares em barcos de trabalho, rebocadores e navios de transporte de tripulação.A construção de todos os 316L com grampos anodizados duros resiste a salt-spray pitting e corrosão galvânica em atmosferas da sala de máquinas sem revestimentos protetores que exigem inspeção e renovação.
• Montadores de táxis pesados fora da rodovia: Isolamento da cabine do operador em escavadeiras de construção, carregadoras de rodas, escavadeiras e colhedoras agrícolas em que os limites de exposição a vibrações do corpo inteiro sejam regulados por normas de saúde no trabalho.A trajetória de carga à prova de falhas garante a retenção da cabine em cenários de reviravolta.
• Fundamentos industriais de ventiladores e sopradores: Grandes ventiladores centrífugos e axiais (500­3.000 kg) em fornos de cimento, sistemas de despojo de siderúrgicas e usinas de tracção de centrais eléctricas.A rigidez progressiva lida com a carga de impulso de eventos de onda sem danos de montagem.

Economia da simplificação do inventário

Uma instalação industrial de tamanho médio com 50 máquinas rotativas distribuídas em 8 classes de peso normalmente possui 4 ̊7 números de peças de montagem de vibração diferentes.Um item da linha de aquisição com quantidades mínimas de encomenda e prazos de entrega- uma localização de prateleiras no armazém; - uma exigência de formação para o pessoal de manutenção saber qual a montagem que se encaixa em qual máquina;e um risco de instalação incorreta quando um suporte da caixa errada é inadvertidamente utilizado.

A consolidação para o JGX-2228D-1250B em toda a faixa de 100-1200 kg por montagem reduz o inventário de montagem para um ou dois SKUs.e risco de aplicação incorreta são imediatos. The indirect savings—from avoiding the production outage caused by discovering the wrong mount was installed during a night-shift repair—are harder to quantify but are the reason reliability engineers standardize on single-source solutions.

Traçabilidade e Qualidade

Cada JGX-2228D-1250B é serializado por laser no corpo da pinça de alumínio.Curva de ensaio de deflexão de carga de 100%, e o registo de inspecção dimensional é arquivado digitalmente e recuperável por número de série durante a vida útil do produto. ISO 9001:Fabricação certificada de 2015 com rastreabilidade completa dos lotes de material a partir da matéria-prima recebida até à embalagem final.
