Isolador de vibração de cabo de aço multieixo JGX-1598D-657B para proteção de equipamentos certificados em ambientes agressivos

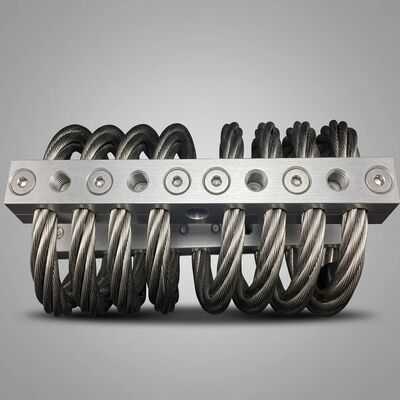

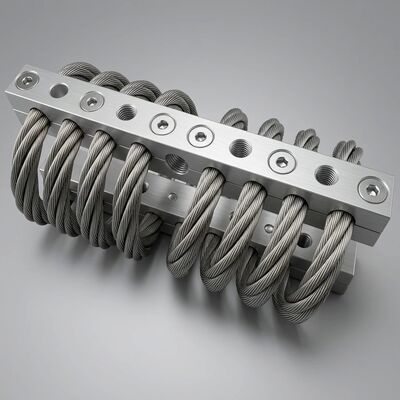

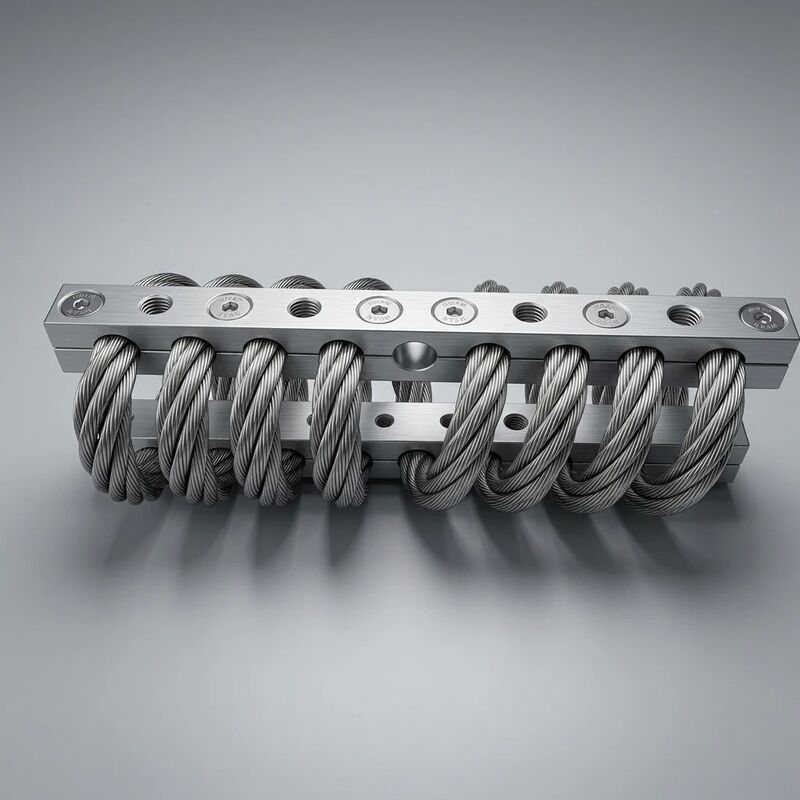

Isolador de vibração de cabo de aço multieixo JGX-1598D-657B

A maioria dos produtos de isolamento de vibração são projetados e classificados para uma única direção de carga primária. O mundo real não funciona assim. Um gerador em uma plataforma offshore sofre oscilação devido ao movimento das ondas; um motor de britagem em uma mina no deserto sofre choque vertical simultâneo devido ao impacto do minério e chute lateral devido à reação de torque da correia; uma unidade fan coil em um mezanino de uma fábrica de produtos químicos suporta vibrações estruturais do piso e oscilações induzidas pelo vento. A instalação de isoladores separados para cada eixo é dispendiosa, ineficiente em termos de espaço e introduz caminhos de rigidez conflitantes.

O JGX-1598D-657B resolve isso com uma única hélice simétrica de cabo de aço de 8 bobinas que funciona como umabsorção de choque multieixoelemento: cargas de compressão, cisalhamento e rolamento são tratadas simultaneamente pela mesma estrutura física. Sem amortecedores auxiliares. Sem estruturas de montagem em vários estágios. Uma unidade, três eixos, proteção contínua.

Como funciona o isolamento multieixo em uma única hélice

O segredo está na geometria helicoidal do cabo de aço. Quando uma mola helicoidal é comprimida, ela responde apenas à carga axial. Uma barra de torção responde apenas à entrada rotacional. Uma hélice de cabo de aço, entretanto, sofre um modo de deformação acoplado: a compressão induz tanto o encurtamento axial quanto uma ligeira torção dos cordões individuais do cabo; o cisalhamento causa flexão da alça helicoidal combinada com deslizamento entre fios; as cargas do rolo são distribuídas assimetricamente ao longo do segmento do laço, envolvendo alguns fios em tensão enquanto outros entram em compressão. Este comportamento mecânico acoplado significa que uma única unidade JGX-1598D-657B dissipa a energia das vibrações que chegam de qualquer direção – não com três mecanismos separados, mas com uma resposta estrutural holística.

Para o engenheiro projetista, isso simplifica a arquitetura do sistema de montagem. Onde uma abordagem tradicional pode especificar quatro isoladores verticais mais dois amortecedores laterais mais um suporte de braço de torque (sete componentes), o mesmo equipamento pode muitas vezes ser protegido com quatro unidades JGX-1598D-657B em um arranjo retangular padrão, cada uma absorvendo sua parcela proporcional de energia de vibração ao longo de todos os três eixos simultaneamente.

Certificação de ambiente agressivo: o que significa e como é verificada

A designaçãoambiente hostil certificadoé apoiado por um regime de testes documentado e não por um julgamento subjetivo. O JGX-1598D-657B foi submetido às seguintes avaliações de resistência ambiental:

Esses testes confirmam que o JGX-1598D-657B mantém seu desempenho nominal de amortecimento, integridade estrutural e resistência à corrosão após exposição prolongada a condições que fragilizariam os suportes de borracha em semanas e danificariam o aço carbono não revestido em poucos dias.

Seleção de materiais para atmosferas corrosivas

Cada material do JGX-1598D-657B é escolhido para compatibilidade galvânica em ambientes ricos em cloreto. O cabo de aço AISI 316L contém 2–3% de molibdênio, o que proporciona resistência à corrosão muito superior ao aço inoxidável padrão 304 na presença de cloretos. Os grampos de alumínio 6061-T6 recebem uma camada de anodização dura de 25 μm que cria uma barreira de óxido de alumínio eletricamente isolante, evitando o acoplamento galvânico entre o cabo inoxidável e o corpo de alumínio, mesmo quando o conjunto é continuamente molhado com névoa salina. O eletropolimento do cabo de aço remove os contaminantes de ferro da superfície introduzidos durante a trefilação e o torcimento do fio, melhorando ainda mais a estabilidade da camada passiva. O resultado líquido é um isolador que pode ser parafusado em um equipamento não fechado em um convés aberto e operar por anos sem degradação relacionada à corrosão.

Especificações técnicas completas

Cenários de implantação em campo

• Plataformas Offshore de Petróleo e Gás: Isola plataformas de bombas de processo, pacotes de compressores e grupos geradores de emergência em instalações de convés aberto onde a pulverização contínua de água salgada, alta umidade e operação não tripulada 24 horas por dia, 7 dias por semana tornam o acesso para manutenção impraticável. A construção equivalente a IP67 evita a entrada de cloreto no feixe de fios, eliminando a corrosão oculta que assola montagens convencionais em atmosferas marítimas.
• Operações de mineração em desertos e áridos: Protege os motores de acionamento do britador, as estruturas da peneira vibratória e as carcaças dos rolamentos da polia do cabeçote do transportador contra choques combinados e entrada de poeira abrasiva fina. A superfície anodizada resiste à erosão da areia e a ausência de graxeiras significa que não há lubrificante contaminado com partículas de sílica.
• Salas de motores de embarcações marítimas: Amortece a vibração do motor de propulsão principal e da caixa de câmbio em embarcações de transferência de tripulação, barcos-piloto e navios de carga costeira. O design todo em metal atende aos requisitos de segurança contra incêndio para espaços de máquinas onde os materiais elastoméricos combustíveis são restritos, e a resistência à névoa salina garante a sobrevivência na umidade da área de esgoto. (Em conformidade com o código FTP da IMO para equipamentos marítimos.)
• Centrais geotérmicas e térmicas: Isola os skids de óleo lubrificante de turbinas a vapor, bombas de alimentação de caldeiras e bombas de circulação de água de resfriamento onde as temperaturas ambientes próximas às tubulações quentes excedem o limite de degradação de 80°C dos isoladores de borracha. O JGX-1598D-657B opera continuamente a 180°C sem perda de propriedades mecânicas.
• Plantas de Processos Industriais Pesados: Serve para acionamentos de agitadores de reatores químicos, cestas de centrífugas e estruturas de moinhos de martelos sujeitos a vapores químicos agressivos (HCl, SO₂, amônia) onde o isolamento metálico é a única opção viável para confiabilidade a longo prazo.
• Instalações remotas de telecomunicações e radar: isola os skids do gerador de backup e protege as unidades HVAC em locais não tripulados no topo de colinas e locais costeiros com janelas de acesso de manutenção limitadas, onde os custos de logística de substituição de componentes diminuem o preço unitário de cada montagem.

Metodologia de Seleção e Dimensionamento

O dimensionamento correto do JGX-1598D-657B requer conhecimento da massa do equipamento suportado, da localização do centro de gravidade em relação ao plano de montagem e das frequências dominantes de excitação de vibração. Como orientação geral, a frequência natural do isolador sob a carga estática aplicada deve ser inferior a 1/√2 (aproximadamente 0,707) vezes a frequência de excitação mais baixa para obter um isolamento eficaz. Para um gerador diesel de 1.500 RPM (25 Hz), selecionar uma configuração de montagem que produza uma frequência natural de 8–12 Hz coloca o sistema bem dentro da região de isolamento para a excitação primária, evitando ressonância durante a rampa de inicialização. Os engenheiros de aplicação da WNRLN fornecem assistência gratuita de dimensionamento, incluindo cálculos de distribuição de carga e recomendações de layout de montagem multiponto, em cada consulta.

Rastreabilidade e Documentação

Cada JGX-1598D-657B carrega um número de série exclusivo gravado a laser no corpo da pinça. O dossiê digital de qualidade – incluindo o certificado térmico 316L, o certificado de tarugo 6061-T6, o registro do lote de anodização, a curva de teste de deflexão de carga e o relatório final de inspeção – é arquivado e pode ser recuperado por número de série. Este pacote de documentação oferece suporte a auditorias de conformidade regulatória, inspeções de seguros e programas de recertificação de equipamentos sem exigir amostragem destrutiva ou desmontagem em campo.
