Isolador de vibração de cabo de aço de alto amortecimento totalmente metálico JGX-1598D-657B para absorção de choque industrial livre de manutenção

JGX-1598D-657B Isolador de vibração de corda de arame totalmente metálico

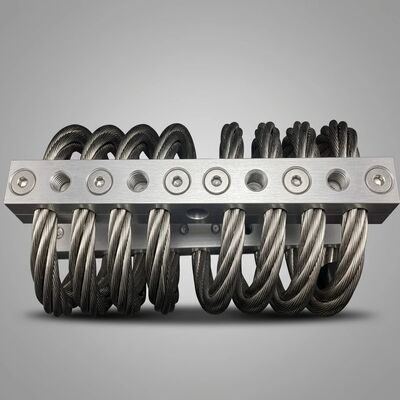

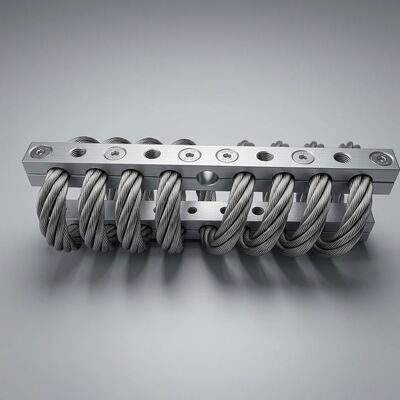

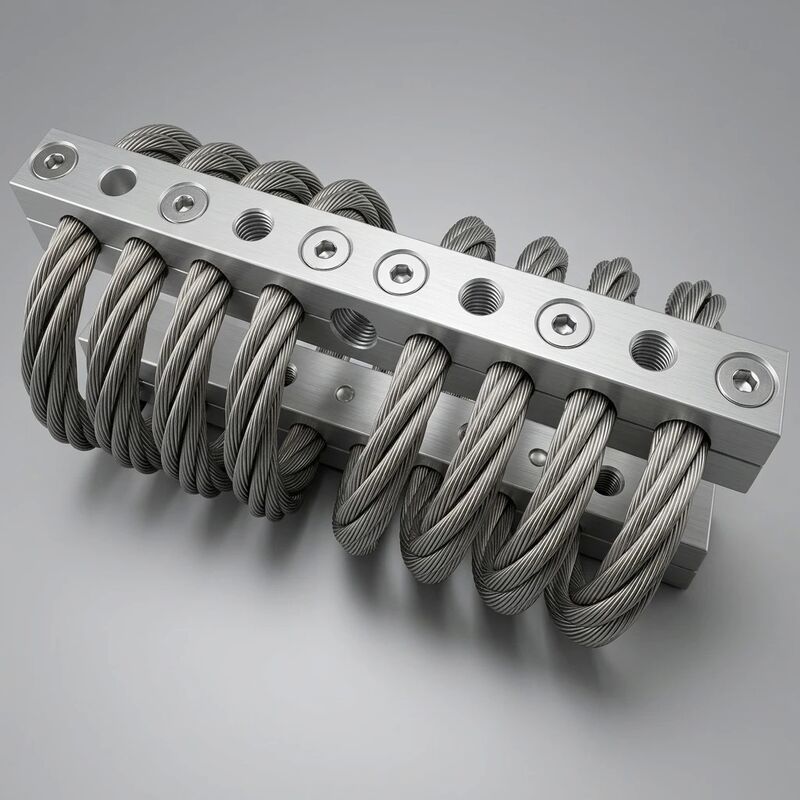

O JGX-1598D-657B pertence a uma classe de soluções de isolamento de vibração em que cada elemento de carga e dissipação de energia é de borracha metálica, zero inserções de elastômeros, zero juntas ligadas.O mecanismo de isolamento do núcleo é uma hélice de fio de aço inoxidável AISI 316L de 8 bobinas, apertados em ambas as extremidades por blocos de liga de alumínio 6061-T6 usinados CNC com tratamento de superfície anodizado duro.Esta arquitetura totalmente metálica é a escolha de engenharia definidora que a separa das montagens convencionais de borracha e dos conjuntos de amortecimento de mola: não pode apodrecer, não pode rastejar sob compressão prolongada e não perde a rigidez por ataque químico ou envelhecimento térmico.

Por que a construção de metal é importante para a confiabilidade a longo prazo

Em um isolante elastomérico típico, o elemento de borracha é simultaneamente a mola, o amortecedor e a ligação estrutural.inchaço por óleoO JGX-1598D-657B desacopla estas funções fisicamente.A hélice da corda de arame fornece a força de restauração elástica (função da mola) através da deformação geométrica de fios individuais de aço deslizando uns contra os outros sob cargaO atrito entre as cadeias é também o principal mecanismo de dissipação de energia (função de amortecimento), produzindo uma relação de amortecimento consistente entre 0,15 e 0,25 em toda a faixa de frequência nominal.Os blocos de fixação de liga de alumínio servem exclusivamente como interface estrutural para o equipamento e a fundaçãoUma vez que as três funções são geridas por elementos físicos separados que operam dentro de seus envelopes de projeto linear,O desempenho permanece estável durante toda a vida útil prevista de mais de 20 anos.

Operação sem manutenção: a economia da engenharia

O termoCiclo de vida sem manutençãoConsideremos o livro de contabilidade de manutenção de um tipo típico de montagem de vibração industrial durante 10 anos:

• Montadores de borracha: inspeccionar as rachaduras superficiais a cada 6 meses; substituir a intervalos de 3 a 5 anos devido ao conjunto de compressão e à fragilidade da oxidação;Torque de montagem de parafusos à medida que a borracha se arrasta e perde a pré-carga.
• Os conjuntos de amortecimento de molas: engraxar os rolamentos de pivô trimestralmente; inspeccionar as vedações hidráulicas mensalmente para detecção de secagem; substituir o fluido de amortecimento a cada 2 a 3 anos; verificar a pré-carga de azoto nas unidades assistidas por gás.
• JGX-1598D-657B: Nenhum dos itens acima. Não existem pontos de graxa. Nenhuma vedação pode vazar. Nenhum fluido requer substituição. Os fios de fio são protegidos pela camada passiva eletropolida;As pinças de alumínio anodizado resistem à corrosão galvânica mesmo em atmosferas costeiras e offshoreO binário do parafuso é mantido porque não há material viscoelástico entre as faces de fixação.

Para um operador de frota com 200 montagens de isolamento em toda uma linha de produção, a eliminação desta carga de manutenção traduz-se em economias mensuráveis em horas de trabalho técnico, inventário de peças de reposição,e tempo de inatividade não planeadoA vantagem do custo total de propriedade (TCO) em relação às alternativas elastoméricas normalmente compensa o diferencial de preço unitário nos primeiros 3 ou 4 anos de funcionamento.

Mecanismo de alta amortecimento: desmistificação do atrito entre filamentos

O JGX-1598D-657B alcança a suade alta amortecimentoA redução do atrito de Coulomb entre fios adjacentes dentro de cada camada de corda é caracterizada por um fenômeno físico chamado amortecimento de atrito de Coulomb.Quando a hélice se deforma sob a entrada de vibração externa, os fios individuais dentro do feixe de filamentos deslizam microscopicamente contra seus vizinhos.Este atrito deslizante converte a energia cinética em calor na interface entre filamentos, um mecanismo de dissipação de energia puramente mecânico que não requer fluido viscoso., sem polímero amortecente de camada limitada e sem absorvente de massa ajustado.

Três parâmetros de projeto controlam a magnitude de amortecimento:

1. Diâmetro do fio (6,0 mm): A maior secção transversal do fio aumenta a pressão de contato entre as filamentos por unidade de deformação, elevando o limiar da força de atrito de Coulomb antes do deslizamento começar.
2. Número de bobinas (8 bobinas): Mais bobinas aumentam o comprimento total de contato das hastes, proporcionando uma maior área de superfície agregada para o trabalho de atrito por ciclo.
3. Geometria da camada do fio: O ângulo de inclinação da hélice e a direcção de colocação determinam o componente de força normal nas interfaces dos filamentos sob cada modo de deformação (compressão, cisalhamento, rolamento).

O resultado prático é uma curva de rigidez não linear: a pequenas amplitudes de vibração,o atrito de Coulomb não é superado e o isolador se comporta como uma mola elástica com uma rigidez relativamente elevada e baixa dissipação de energiaÀ medida que a amplitude aumenta para além do limiar de deslizamento, o deslizamento entre os filamentos entra progressivamente em ação, a rigidez suaviza,e aumento da amortecimento, protegendo naturalmente o equipamento isolado de choques de grande deslocamento sem qualquer sistema de controlo activo..

Especificações técnicas (completa)

Domínios de aplicação (industriais e civis)

• Pacotes de compressores industriais: Isola os deslizamentos dos compressores de parafuso e de parafuso giratório em refinarias, instalações químicas e instalações de processamento de gás, onde as superfícies quentes impedem monturas elastoméricas.
• Conjuntos de geradores de diesel e gás: Fornece isolamento de 3 eixos para quadros de base de geradores em centros de dados, hospitais e torres de telecomunicações remotas, mantendo o alinhamento durante transientes de torque de inicialização.
• Deslizamentos de bombas industriais: Absorve pulsações hidráulicas e vibrações induzidas por cavitação em conjuntos de bombas de alta pressão de vários estágios para tratamento de água e estações de desaguamento de minas.
• Equipamento de climatização e refrigeração: Isola grandes refrigeradores centrífugos e unidades de tratamento de ar em edifícios comerciais, atendendo às especificações de ruído estrutural sem almofadas resistentes que se arrastam ao longo do tempo.
• Instalações de cabina de veículos fora de estrada: Protege as cabines dos operadores das escavadeiras de construção, das colhedoras agrícolas e dos deslizadores florestais da exposição de todo o corpo a vibrações durante turnos prolongados.
• Motor e equipamento de convés: Diminui a vibração do motor de propulsão e o choque de ondas em navios de transporte de tripulação, arrastões de pesca e barcos de trabalho que operam em ambientes de sal.
• Equipamento de tração ferroviária: Isola os conversores de tracção montados sob a estrutura, os bancos de resistências dos travões e as unidades de potência auxiliares das locomotivas elétricas e diesel-elétricas.

Orientações de instalação

O JGX-1598D-657B é montado através de quatro furos Ø10,5 mm dispostos em um padrão retangular nos blocos de fixação superior e inferior.Recomenda-se a utilização de parafusos de cabeça hexadecimal M10 padrão com rolhas planas e porcas de bloqueio de binário predominanteA geometria simétrica da bobina permite a instalação em qualquer orientação.e a taxa de mola progressiva elimina a necessidade de snubbers ou paradas de viagem na direção de compressão sob cargas operacionais normaisPara aplicações em que a carga estática se aproxima do limite superior (500 kg),Recomenda-se a distribuição da carga entre várias unidades em paralelo para manter uma margem de isolamento adequada em picos dinâmicos..

Garantia da qualidade e rastreabilidade

Cada unidade JGX-1598D-657B é serializada individualmente com um identificador gravado a laser na face da pinça de alumínio.Verificação da curva de desvio de carga estática (tolerância ± 5%);Os certificados de material para o calor da corda de arame AISI 316L e o lote 6061-T6 são arquivados digitalmente e rastreáveis para cada número de série.:Processos de fabrico certificados em 2015 com rastreabilidade completa dos lotes, desde a recepção da matéria-prima até à embalagem final.
